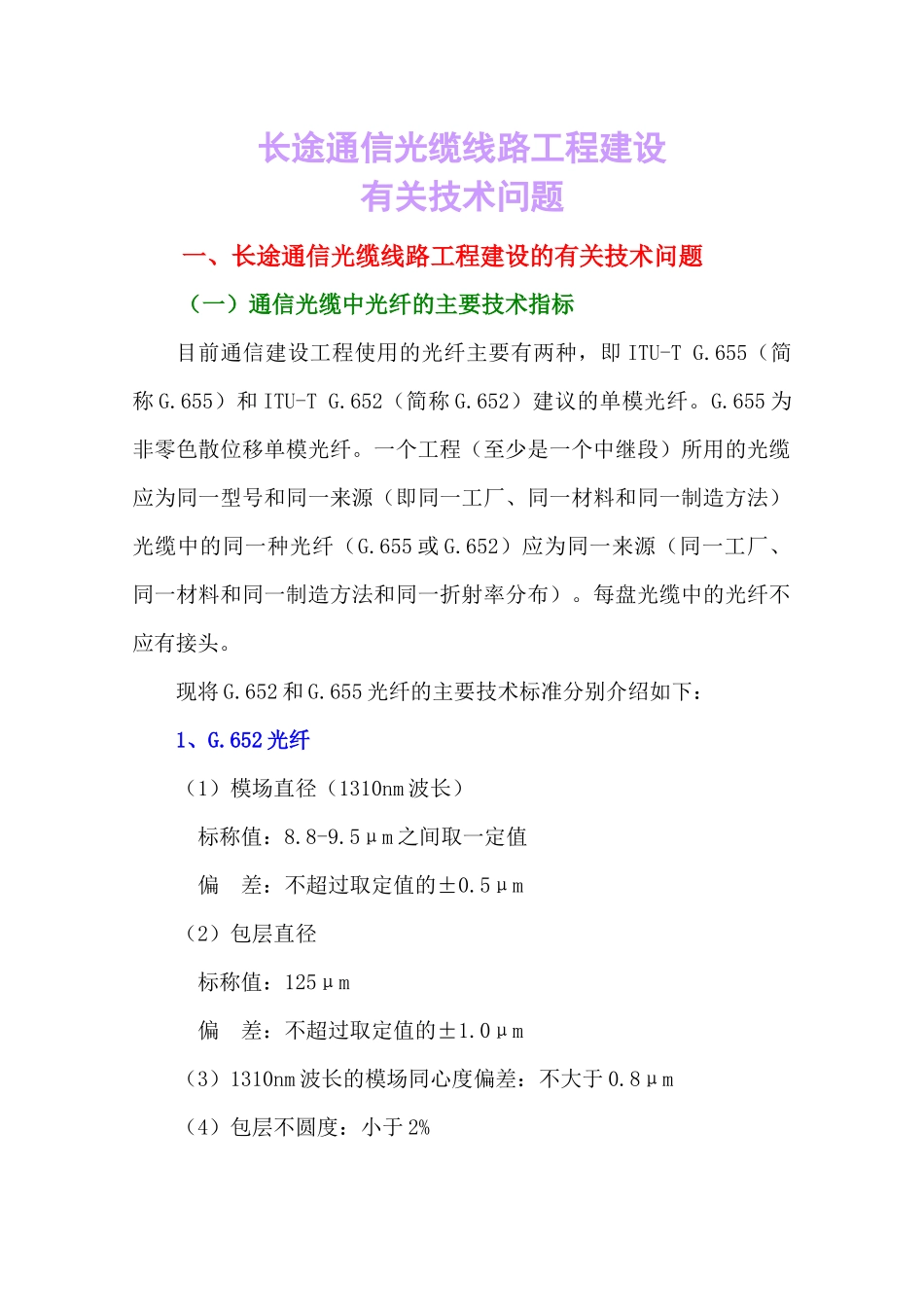

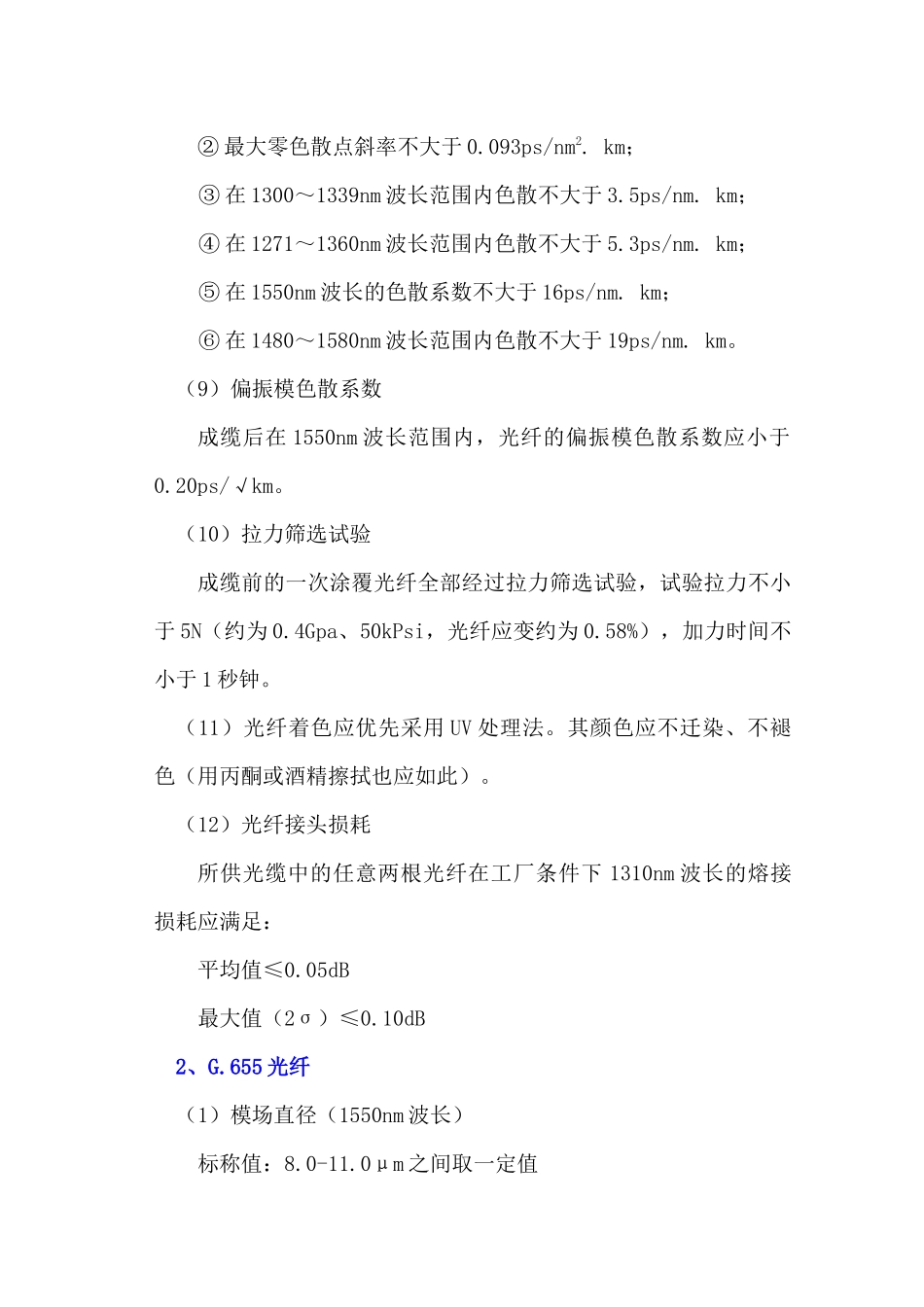

长途通信光缆线路工程建设有关技术问题一、长途通信光缆线路工程建设的有关技术问题（一）通信光缆中光纤的主要技术指标目前通信建设工程使用的光纤主要有两种，即 ITU-T G.655（简称 G.655）和 ITU-T G.652（简称 G.652）建议的单模光纤。G.655 为非零色散位移单模光纤。一个工程（至少是一个中继段）所用的光缆应为同一型号和同一来源（即同一工厂、同一材料和同一制造方法）光缆中的同一种光纤（G.655 或 G.652）应为同一来源（同一工厂、同一材料和同一制造方法和同一折射率分布）。每盘光缆中的光纤不应有接头。现将 G.652 和 G.655 光纤的主要技术标准分别介绍如下：1、G.652 光纤（1）模场直径（1310nm 波长）标称值：8.8-9.5μm 之间取一定值偏 差：不超过取定值的±0.5μm（2）包层直径标称值：125μm偏 差：不超过取定值的±1.0μm（3）1310nm 波长的模场同心度偏差：不大于 0.8μm（4）包层不圆度：小于 2%（5）截止波长截止波长应满足 λcc 及 λc 的要求：λc（在 2 米光纤上测试）<1260nm；λcc（在 20 米光缆+2 米光纤上测试）<1270nm。（6）光纤衰减系数① 在 1310nm 波长上的最大衰减系数为：0.36dB/km。光纤衰减曲线应有良好的线性并且无明显台阶。用 OTDR 检测任意一根光纤时，在 1285～1339nm 波长范围内，任一波长上光纤的衰减系数与 1310nm 波长上的衰减系数相比，其差值不超过0.03dB/km。② 在 1550nm 波长上的最大衰减系数为：0.23dB/km。光纤衰减曲线应有良好的线性并且无明显台阶。用 OTDR 检测任意一根光纤时，在 1480～1580nm 波长范围内，任一波长上光纤的衰减系数与 1550nm 波长上的衰减系数相比，其差值不超过0.05dB/km。用 OTDR 检测任意一根光纤时（在 1310nm 及 1550nm 波长）时，其衰减曲线具有良好的线性，并无明显台阶。（7）光纤在 1310nm 波长上的弯曲衰减特性以 37.5mm 为 弯 曲 半 径 ， 松 绕 100 圈 后 衰 减 增 加 值 小 于0.05dB。（8）色散① 零色散波长范围为 1300～1324nm；② 最大零色散点斜率不大于 0.093ps/nm2. km；③ 在 1300～1339nm 波长范围内色散不大于 3.5ps/nm. km；④ 在 1271～1360nm 波长范围内色散不大于 5.3ps/nm. km；⑤ 在 1550nm 波长的色散系数不大于 16ps/nm. km；⑥ 在 1480～1580nm 波长范围内色散不大于 19ps/nm. km。（9）偏振模色散系数成缆后在 1550nm 波长...
