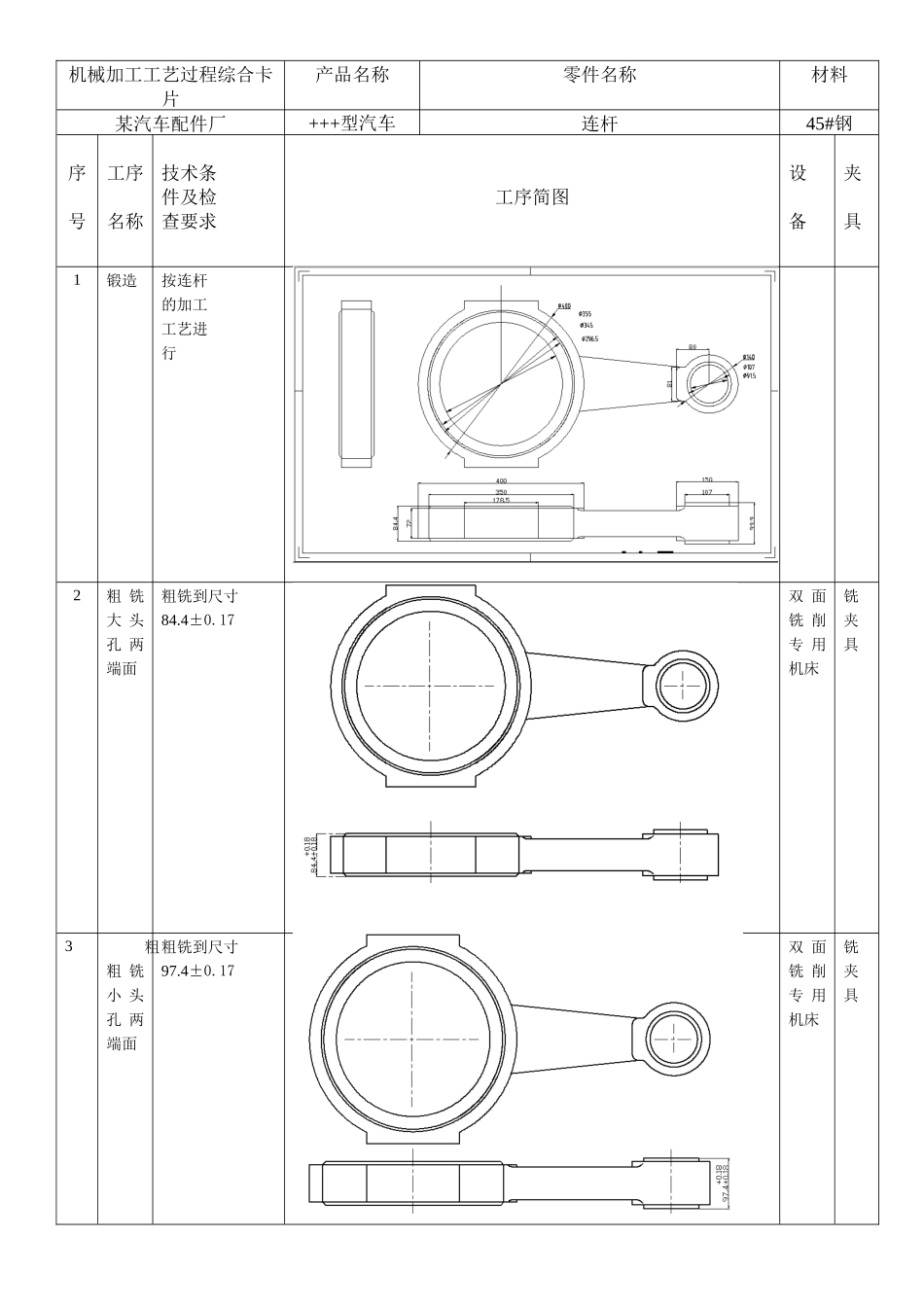

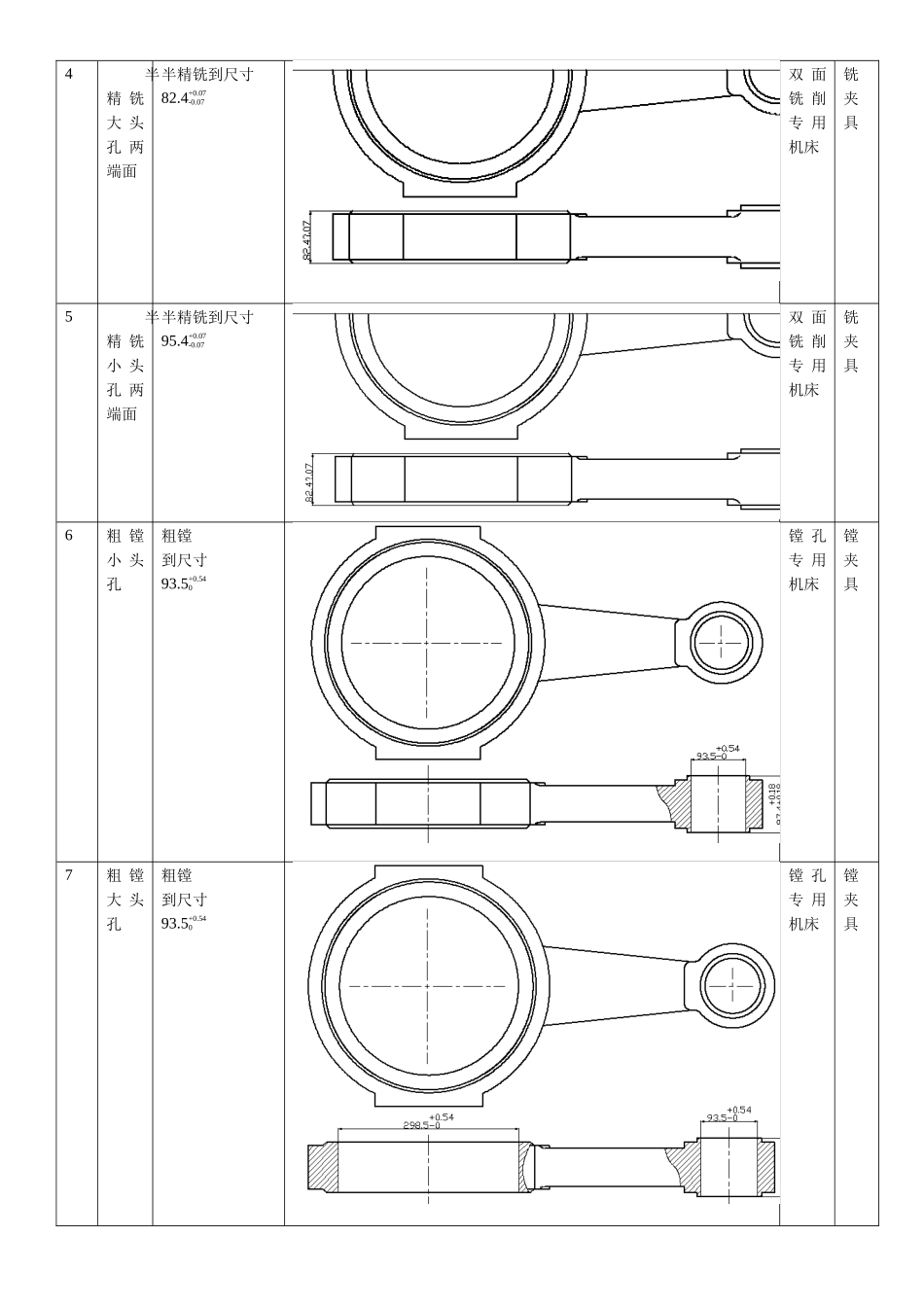

机械加工工艺过程综合卡片产品名称零件名称材料某汽车配件厂+++型汽车连杆45#钢序号工序名称技术条件及检查要求工序简图设备 夹具1锻造按连杆的加工工艺进行2粗 铣大 头孔 两端面粗铣到尺寸84.4±0.17双 面铣 削专 用机床铣夹具3粗粗 铣小 头孔 两端面粗铣到尺寸97.4±0.17双 面铣 削专 用机床铣夹具4半精 铣大 头孔 两端面半精铣到尺寸82.4+0.07 -0.07双 面铣 削专 用机床铣夹具5半精 铣小 头孔 两端面半精铣到尺寸95.4+0.07 -0.07双 面铣 削专 用机床铣夹具6粗 镗小 头孔 粗镗到尺寸93.5+0.54 0镗 孔专 用机床镗夹具7粗 镗大 头孔粗镗到尺寸93.5+0.54 0镗 孔专 用机床镗夹具8半 精镗 小头孔半精镗到尺寸94.8+0.14 0镗 孔专 用机床镗夹具9半 精镗 大头孔（1）半精镗到尺寸299.5+0.14 0（ 2 ） 保 证 大 头孔和小头孔的轴心位置度 100mm上公差为 0.02镗 孔专 用机床镗夹具10精 镗小 头孔精镗到尺寸95+0.035 0镗 孔专 用机床镗夹具11精 镗大 头孔精镗到尺寸300+0.035 0镗 孔专 用机床镗夹具12 粗铣 螺栓 孔平面如图所示：先在工位 1 铣削第一个螺栓孔的两端面，再翻身在工位 2 铣削另一个螺栓孔的两端面X60型 卧式 铣床铣刀具，三面刃铣刀13精铣螺 栓孔两 平面先在工位 1 铣削第一个螺栓孔的两端面，再翻身在工位 2 铣削另一个螺栓孔的两端面X60型 卧式 铣床铣刀具，三面刃铣刀14钻 ，扩 ，铰 两螺 栓孔钻φ=21.4mm扩φ=22.0mm铰φ=22.2mm（ 1 ） 两 螺 栓 孔距离 350±0.1（ 2 ） 两 孔 平 行度 在 100mm 上公差为 0.15mm15中 间尺寸校验平板通校验用16退磁退 磁机17钻 小头 油孔按图示位置装夹1：钻 φ=62：磨 φ=10台钻钻模18去 毛刺去小头孔内的毛刺19铣 开大 头孔先在工位 1 铣开连杆的一边，再翻身在工位 2 铣开连杆的另一边（ 1 ） A 面 对 B面 的 垂 直 度 在100mm 上公差为0.2mm（2）A 面的平面度公差为 0.01X62W 型卧 式铣床铣夹具20去 全部 毛刺21螺 栓孔 口的 倒角倒角1mm*45。台钻钻模22钻 连杆 盖定 位销孔钻 4 个 φ=3 深度为 5mm 的 定 位销孔（ 1 ） 销 孔 距 离横向：386.5mm（ 2 ） 销 孔 间 纵向距离：57.71台钻钻夹具23装 配连 杆体 和连 杆盖扭 力扳手工艺螺栓工艺垫片24尺 寸的 校验（ 1 ） 大 头 孔φ=300+0.035 0（ 2 ）小头孔 φ=950 0-0.03（ 3 ） 两 孔 中 中心距离 403.5+0.035 0（ 4 ） 大 头 孔 和小头孔轴线平行度100mm上0.02mm（ 5 ） 螺 栓 孔 直检 验台检具通用量具径φ=22+0.021 025去 全部 毛刺26清洗27最 后检验按图纸上的尺寸及技术要求检验
