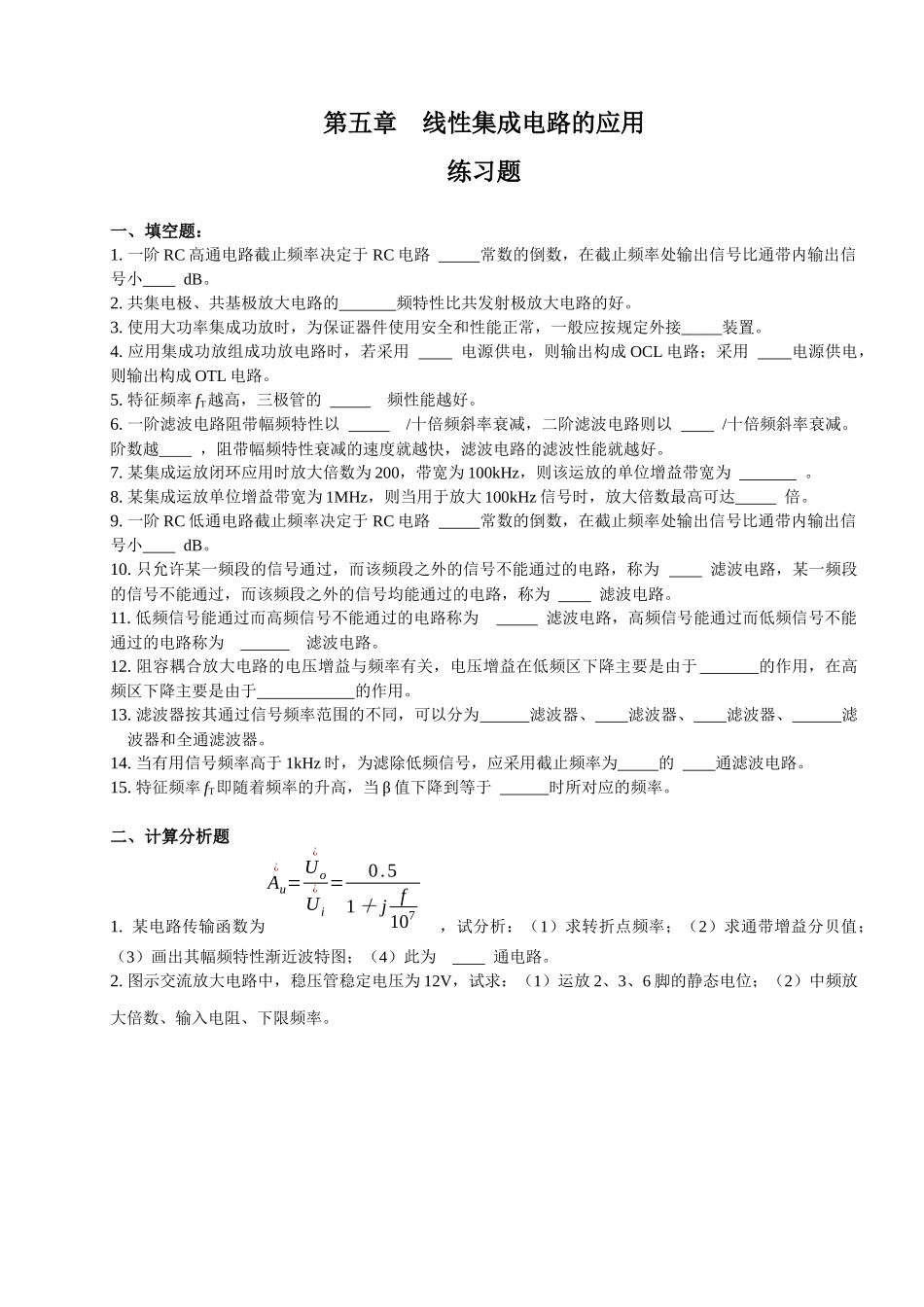

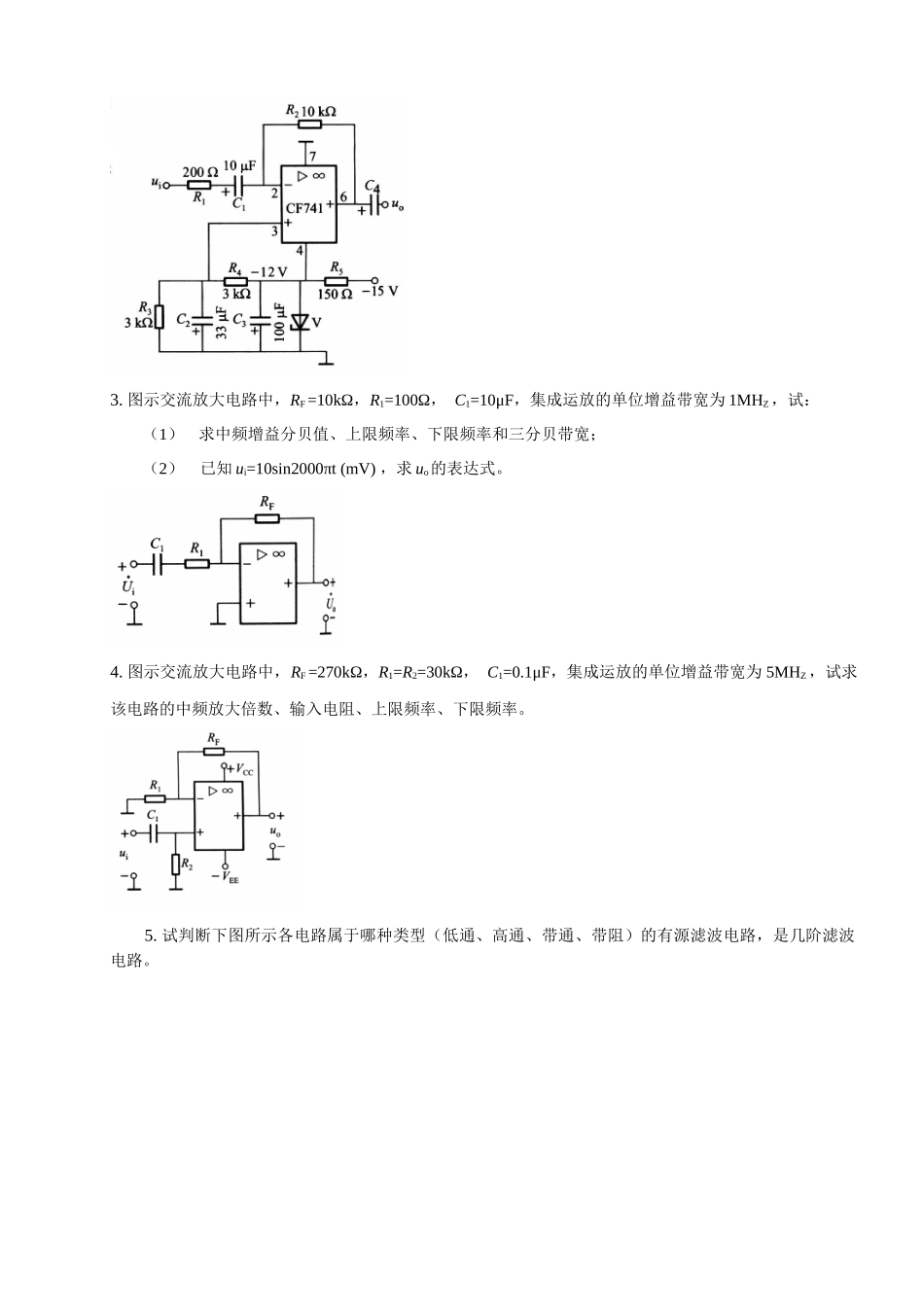

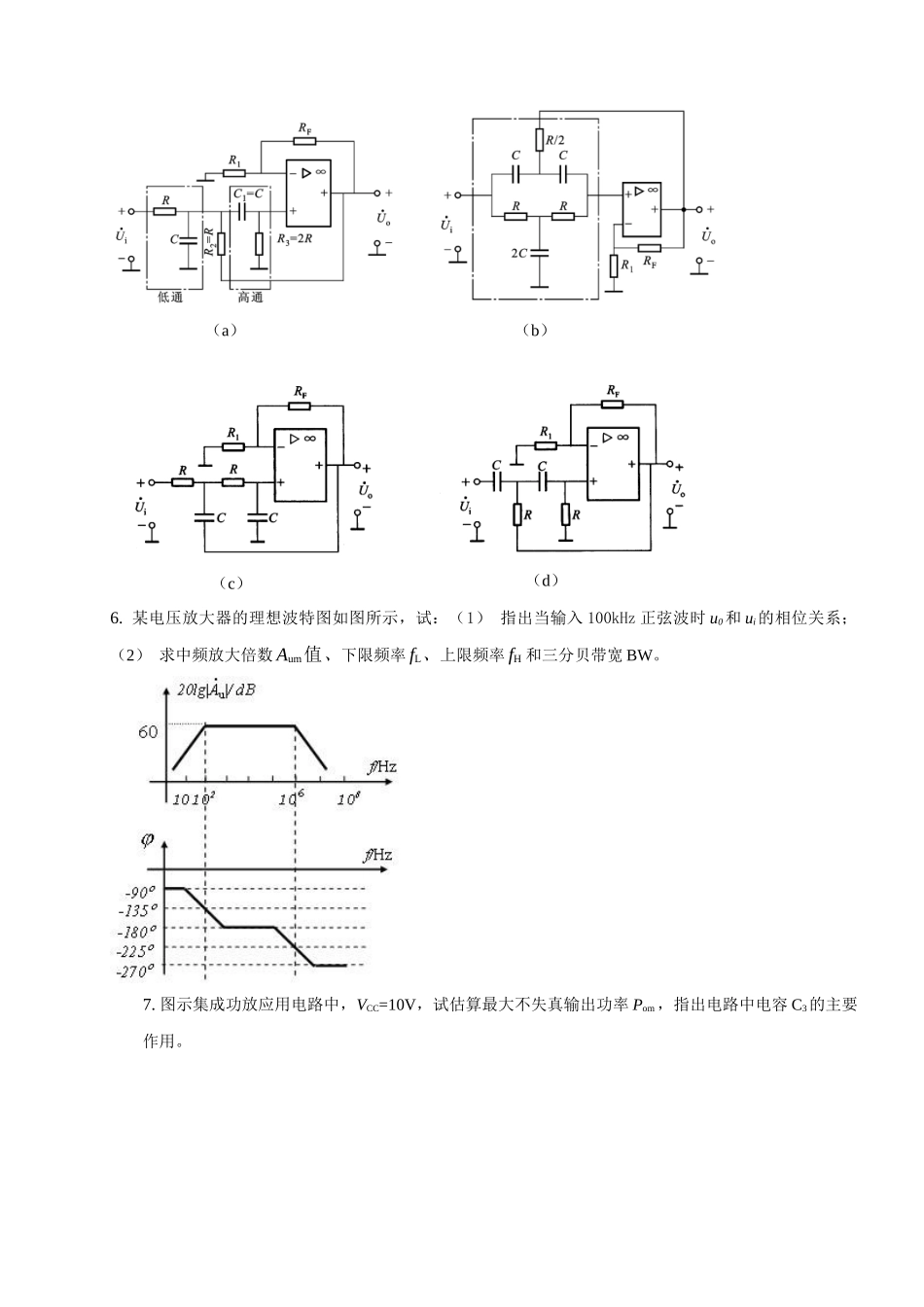

第五章 线性集成电路的应用练习题一、填空题：1. 一阶 RC 高通电路截止频率决定于 RC 电路 常数的倒数，在截止频率处输出信号比通带内输出信号小 dB。2. 共集电极、共基极放大电路的 频特性比共发射极放大电路的好。3. 使用大功率集成功放时，为保证器件使用安全和性能正常，一般应按规定外接_____装置。4. 应用集成功放组成功放电路时，若采用 电源供电，则输出构成 OCL 电路；采用 电源供电，则输出构成 OTL 电路。5. 特征频率 fT越高，三极管的 频性能越好。6. 一阶滤波电路阻带幅频特性以 /十倍频斜率衰减，二阶滤波电路则以 /十倍频斜率衰减。阶数越 ，阻带幅频特性衰减的速度就越快，滤波电路的滤波性能就越好。7. 某集成运放闭环应用时放大倍数为 200，带宽为 100kHz，则该运放的单位增益带宽为 。8. 某集成运放单位增益带宽为 1MHz，则当用于放大 100kHz 信号时，放大倍数最高可达 倍。9. 一阶 RC 低通电路截止频率决定于 RC 电路 常数的倒数，在截止频率处输出信号比通带内输出信号小 dB。10. 只允许某一频段的信号通过，而该频段之外的信号不能通过的电路，称为 滤波电路，某一频段的信号不能通过，而该频段之外的信号均能通过的电路，称为 滤波电路。11. 低频信号能通过而高频信号不能通过的电路称为 滤波电路，高频信号能通过而低频信号不能通过的电路称为 滤波电路。12. 阻容耦合放大电路的电压增益与频率有关，电压增益在低频区下降主要是由于 的作用，在高频区下降主要是由于 的作用。13. 滤波器按其通过信号频率范围的不同，可以分为 滤波器、 滤波器、 滤波器、 滤波器和全通滤波器。14. 当有用信号频率高于 1kHz 时，为滤除低频信号，应采用截止频率为 的 通滤波电路。15. 特征频率 fT即随着频率的升高，当 β 值下降到等于 时所对应的频率。二、计算分析题1. 某电路传输函数为Au¿=Uo¿Ui¿ =0.51＋ j f107 ，试分析：（1）求转折点频率；（2）求通带增益分贝值；（3）画出其幅频特性渐近波特图；（4）此为 通电路。2. 图示交流放大电路中，稳压管稳定电压为 12V，试求：（1）运放 2、3、6 脚的静态电位；（2）中频放大倍数、输入电阻、下限频率。3. 图示交流放大电路中，RF =10kΩ，R1=100Ω， C1=10μF，集成运放的单位增益带宽为 1MHZ ，试：（1）求中频增益分贝值、上限频率、下限频率和三分贝带宽；（2） 已知 ui=10sin2000πt (mV)...
