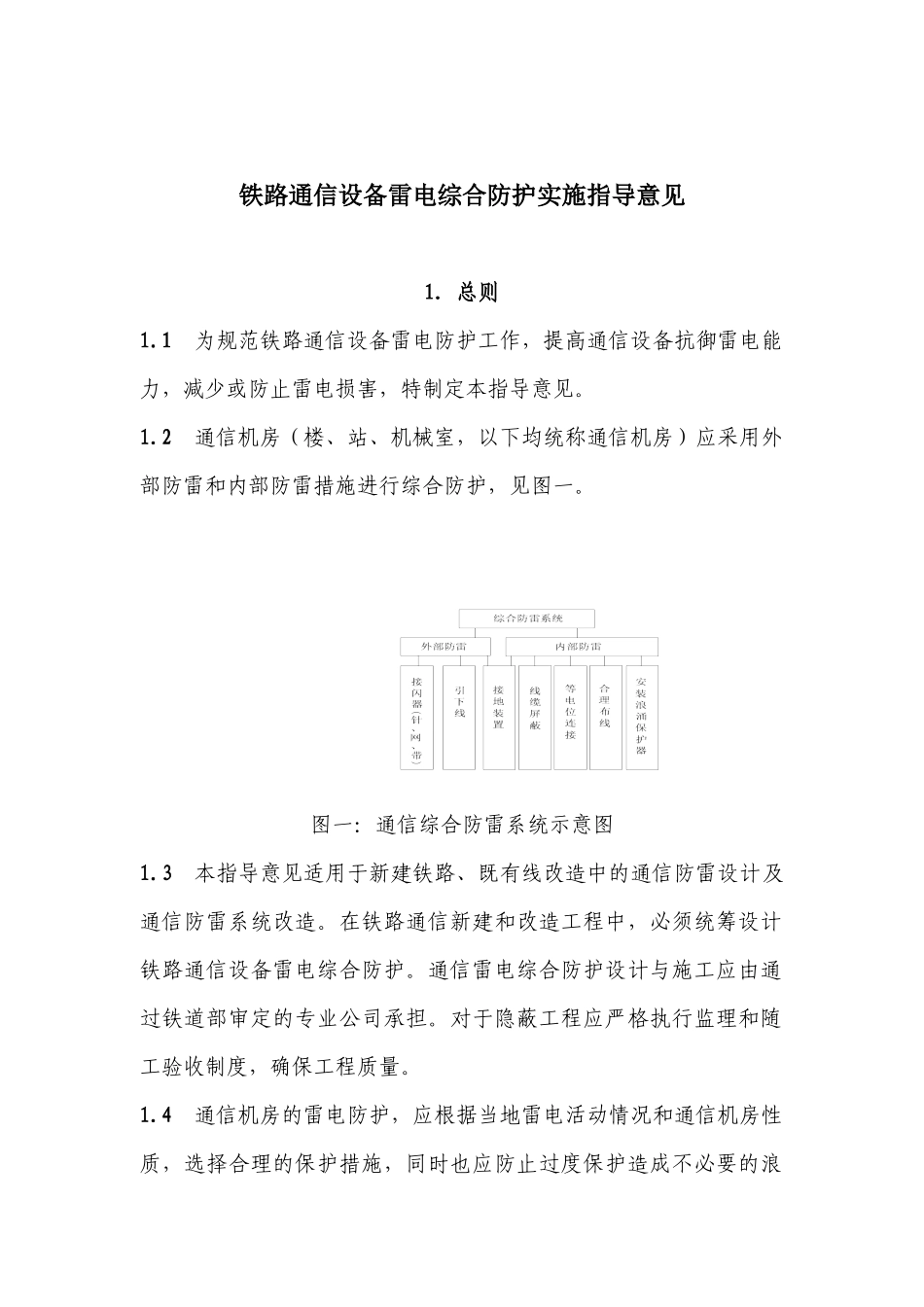

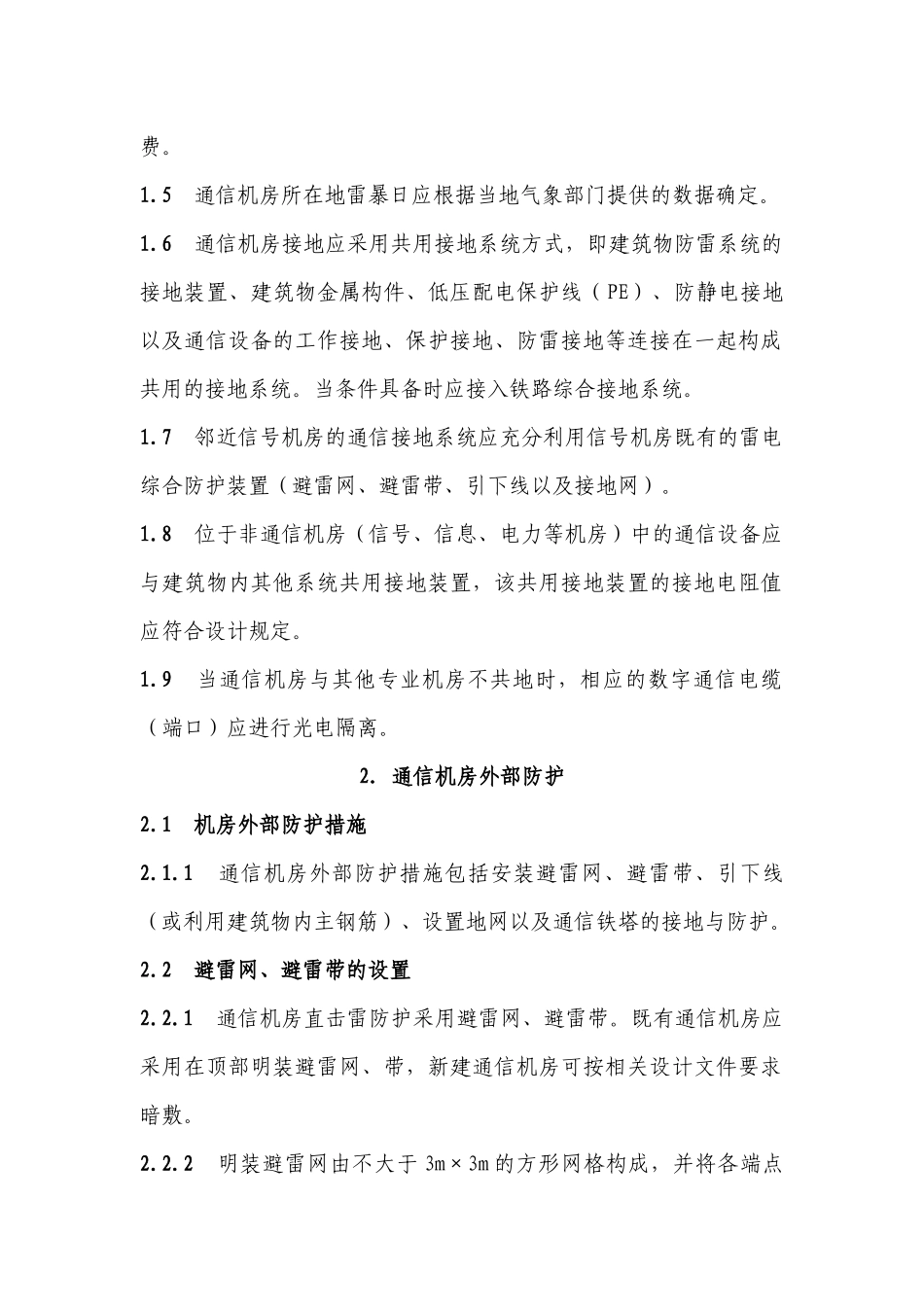

铁路通信设备雷电综合防护实施指导意见1．总则1.1 为规范铁路通信设备雷电防护工作，提高通信设备抗御雷电能力，减少或防止雷电损害，特制定本指导意见。1.2 通信机房（楼、站、机械室，以下均统称通信机房）应采用外部防雷和内部防雷措施进行综合防护，见图一。图一：通信综合防雷系统示意图1.3 本指导意见适用于新建铁路、既有线改造中的通信防雷设计及通信防雷系统改造。在铁路通信新建和改造工程中，必须统筹设计铁路通信设备雷电综合防护。通信雷电综合防护设计与施工应由通过铁道部审定的专业公司承担。对于隐蔽工程应严格执行监理和随工验收制度，确保工程质量。1.4 通信机房的雷电防护，应根据当地雷电活动情况和通信机房性质，选择合理的保护措施，同时也应防止过度保护造成不必要的浪费。1.5 通信机房所在地雷暴日应根据当地气象部门提供的数据确定。1.6 通信机房接地应采用共用接地系统方式，即建筑物防雷系统的接地装置、建筑物金属构件、低压配电保护线（PE）、防静电接地以及通信设备的工作接地、保护接地、防雷接地等连接在一起构成共用的接地系统。当条件具备时应接入铁路综合接地系统。1.7 邻近信号机房的通信接地系统应充分利用信号机房既有的雷电综合防护装置（避雷网、避雷带、引下线以及接地网）。1.8 位于非通信机房（信号、信息、电力等机房）中的通信设备应与建筑物内其他系统共用接地装置，该共用接地装置的接地电阻值应符合设计规定。1.9 当通信机房与其他专业机房不共地时，相应的数字通信电缆（端口）应进行光电隔离。2．通信机房外部防护2.1 机房外部防护措施2.1.1 通信机房外部防护措施包括安装避雷网、避雷带、引下线（或利用建筑物内主钢筋）、设置地网以及通信铁塔的接地与防护。2.2 避雷网、避雷带的设置2.2.1 通信机房直击雷防护采用避雷网、避雷带。既有通信机房应采用在顶部明装避雷网、带，新建通信机房可按相关设计文件要求暗敷。2.2.2 明装避雷网由不大于 3m×3m 的方形网格构成，并将各端点与避雷带焊接连通。网格由不小于 40mm×4mm 的热镀锌扁钢交叉焊接构成，热镀锌钢材的镀层厚度为 20-60μm。焊接部位必须进行防腐处理。明装避雷网须采取有效措施，防止损坏屋顶防水层并避免避雷网浸泡在水中。2.2.3 避雷带采用不小于 Ф8mm 热镀锌圆钢沿屋顶周边设置一圈，避雷带转角处应为圆弧形，弯曲半径不小于 90mm。距墙体高度0.15m，并用相同规格的热镀锌圆钢均匀设置避雷带支撑柱，...
