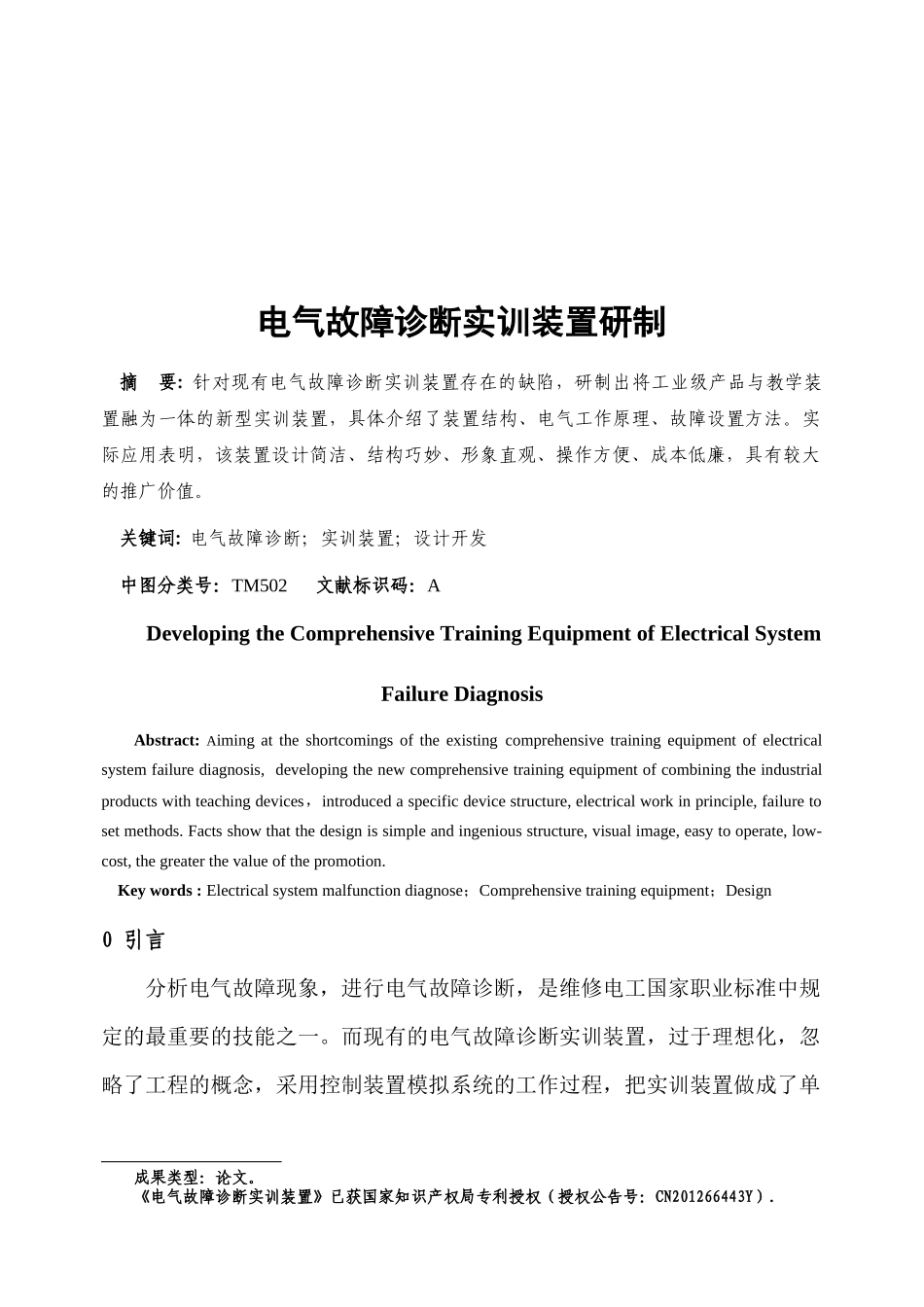

电气故障诊断实训装置研制摘 要: 针对现有电气故障诊断实训装置存在的缺陷，研制出将工业级产品与教学装置融为一体的新型实训装置，具体介绍了装置结构、电气工作原理、故障设置方法。实际应用表明，该装置设计简洁、结构巧妙、形象直观、操作方便、成本低廉，具有较大的推广价值。关键词: 电气故障诊断；实训装置；设计开发中图分类号：TM502 文献标识码：ADeveloping the Comprehensive Training Equipment of Electrical System Failure DiagnosisAbstract: Aiming at the shortcomings of the existing comprehensive training equipment of electrical system failure diagnosis, developing the new comprehensive training equipment of combining the industrial products with teaching devices，introduced a specific device structure, electrical work in principle, failure to set methods. Facts show that the design is simple and ingenious structure, visual image, easy to operate, low-cost, the greater the value of the promotion.Key words : Electrical system malfunction diagnose；Comprehensive training equipment；Design0 引言 分析电气故障现象，进行电气故障诊断，是维修电工国家职业标准中规定的最重要的技能之一。而现有的电气故障诊断实训装置，过于理想化，忽略了工程的概念，采用控制装置模拟系统的工作过程，把实训装置做成了单成果类型：论文。《电气故障诊断实训装置》已获国家知识产权局专利授权（授权公告号：CN201266443Y）.纯的教具，没有实际设备的特征，不能真实地反映系统的实际工作情况；没有采用工业化的标准元件与材料，电器元件、仪表的布置及连线平面化，与工业产品的要求相距甚远，学生不能真刀真抢进行训练；技术含量不高，对新技术新设备集成度较低，不含“工业维生素”——变频器，也不含单片机；不能设置短路故障和设备反转故障；故障点暴露，学生可以通过观察故障开关的位置排除故障，失去设置故障的意义；结构庞大、成本高、不形象直观；以机床电气控制作为设计与开发对象，如 z3050 摇臂钻床，与学生的日常生活相距甚远，学生学习兴趣不高。 因此，各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位实训迫切需要能克服上...
