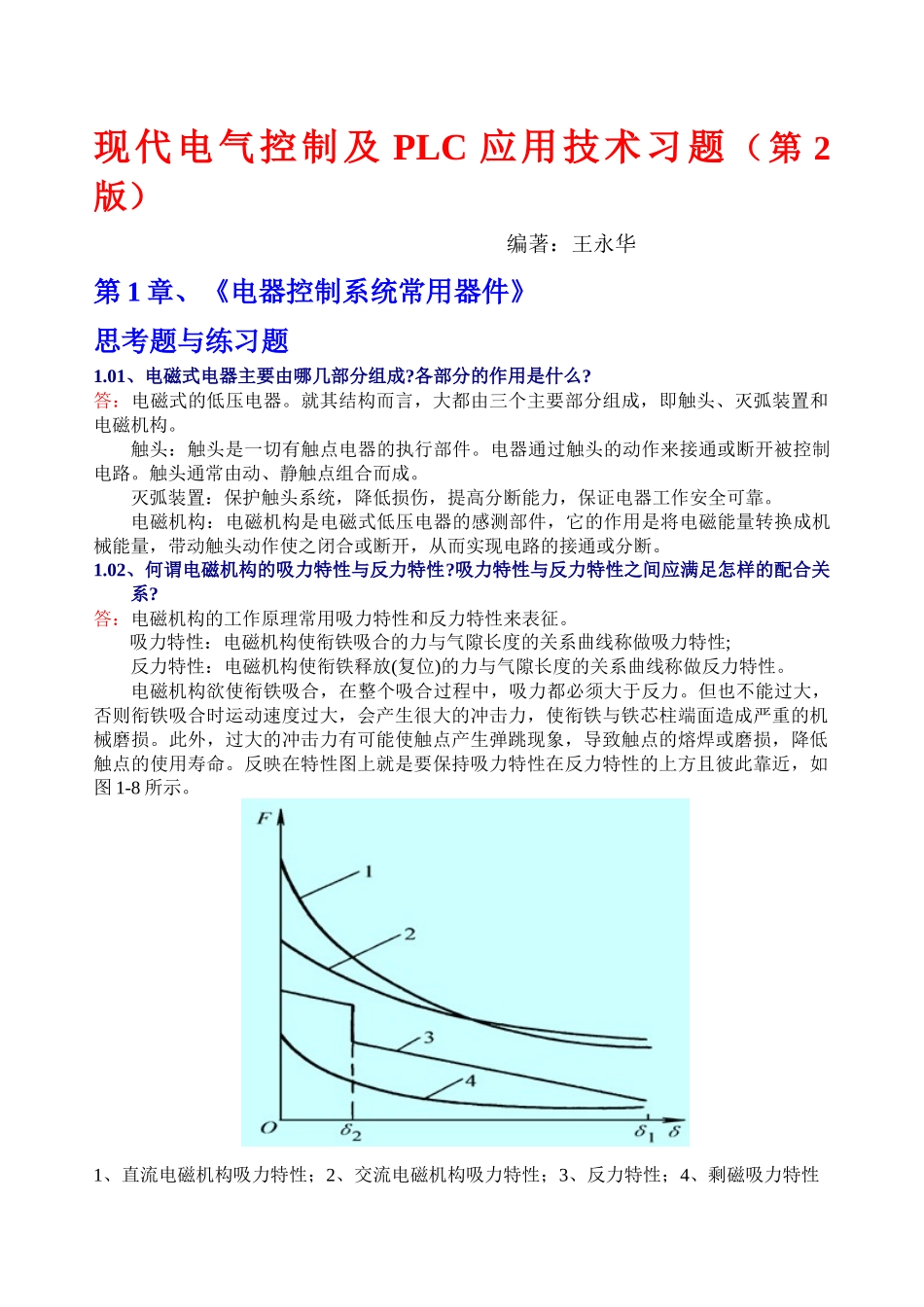

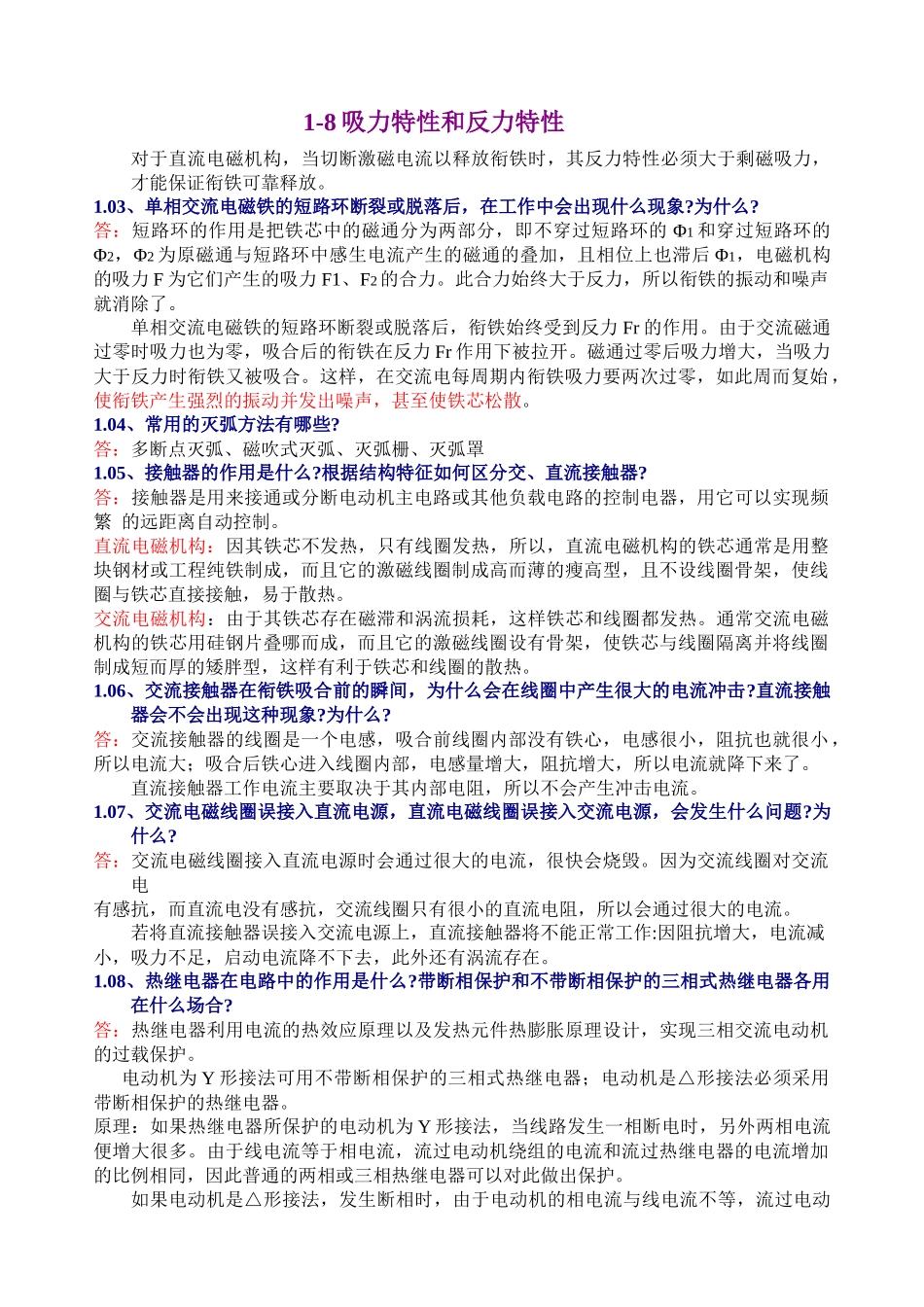

现代电气控制及 PLC 应用技术习题(第 2版)编著:王永华第 1 章、《电器控制系统常用器件》思考题与练习题 1.01、电磁式电器主要由哪几部分组成?各部分的作用是什么?答:电磁式的低压电器。就其结构而言,大都由三个主要部分组成,即触头、灭弧装置和电磁机构。 触头:触头是一切有触点电器的执行部件。电器通过触头的动作来接通或断开被控制电路。触头通常由动、静触点组合而成。灭弧装置:保护触头系统,降低损伤,提高分断能力,保证电器工作安全可靠。电磁机构:电磁机构是电磁式低压电器的感测部件,它的作用是将电磁能量转换成机械能量,带动触头动作使之闭合或断开,从而实现电路的接通或分断。1.02、何谓电磁机构的吸力特性与反力特性?吸力特性与反力特性之间应满足怎样的配合关系?答:电磁机构的工作原理常用吸力特性和反力特性来表征。吸力特性:电磁机构使衔铁吸合的力与气隙长度的关系曲线称做吸力特性;反力特性:电磁机构使衔铁释放(复位)的力与气隙长度的关系曲线称做反力特性。电磁机构欲使衔铁吸合,在整个吸合过程中,吸力都必须大于反力。但也不能过大,否则衔铁吸合时运动速度过大,会产生很大的冲击力,使衔铁与铁芯柱端面造成严重的机械磨损。此外,过大的冲击力有可能使触点产生弹跳现象,导致触点的熔焊或磨损,降低触点的使用寿命。反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近,如图 1-8 所示。1、直流电磁机构吸力特性;2、交流电磁机构吸力特性;3、反力特性;4、剩磁吸力特性 1-8 吸力特性和反力特性 对于直流电磁机构,当切断激磁电流以释放衔铁时,其反力特性必须大于剩磁吸力,才能保证衔铁可靠释放。1.03、单相交流电磁铁的短路环断裂或脱落后,在工作中会出现什么现象?为什么?答:短路环的作用是把铁芯中的磁通分为两部分,即不穿过短路环的 Φ1 和穿过短路环的Φ2,Φ2 为原磁通与短路环中感生电流产生的磁通的叠加,且相位上也滞后 Φ1,电磁机构的吸力 F 为它们产生的吸力 F1、F2 的合力。此合力始终大于反力,所以衔铁的振动和噪声就消除了。单相交流电磁铁的短路环断裂或脱落后,衔铁始终受到反力 Fr 的作用。由于交流磁通过零时吸力也为零,吸合后的衔铁在反力 Fr 作用下被拉开。磁通过零后吸力增大,当吸力大于反力时衔铁又被吸合。这样,在交流电每周期内衔铁吸力要两次过零,如此周而复始 ,使衔铁产生强烈的振动并发出噪声,甚至使铁芯松散。1.04、常用的灭...
