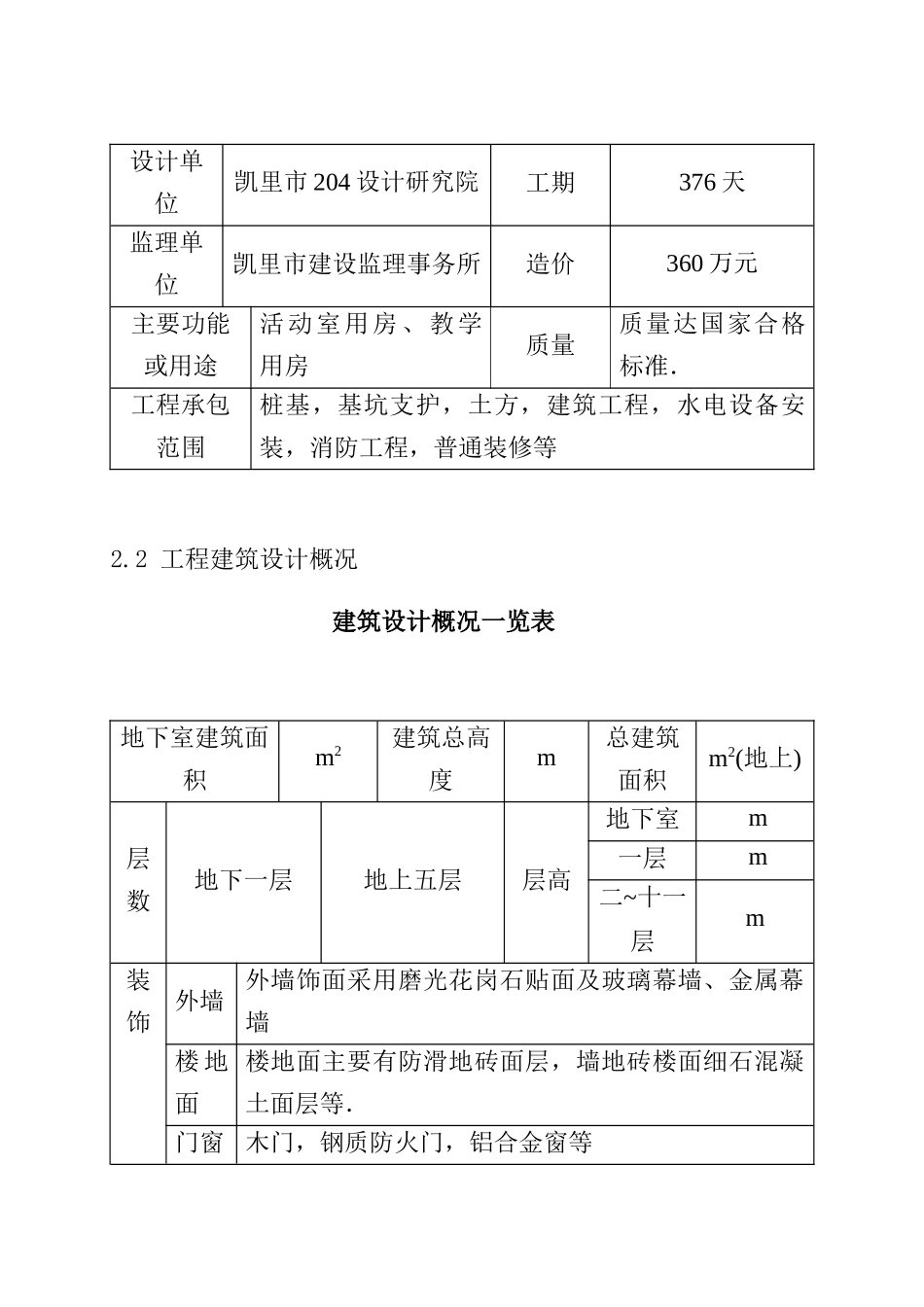

(此文档为 word 格式，下载后您可任意编辑修改！)新校区教学大楼工程施工组织设计方案1 编制依据1.1 施工合同及招投标文件1.2 工程地质勘察报告贵州省××地质工程勘察院提供的新校区工程地质勘探报告1.3 经过相关部门审批的有效施工图工程编号：出图日期：2010 年１ 1 月1.4 工程所涉及的主要规范、标准等级1.5 企业质量保证、安全管理、环境保护三体系标准文件2 工程概况2.1 工程建设概况工程建设概况一览表工程名称新校区教学大楼工程地址凯里市开发大道Χ 号建设单位黔东南民族职业技术学院勘察单位贵州省××地质工程勘探院设计单位凯里市 204 设计研究院工期376 天监理单位凯里市建设监理事务所造价360 万元主要功能或用途活动室用房、教学用房质量质量达国家合格标准．工程承包范围桩基，基坑支护，土方，建筑工程，水电设备安装，消防工程，普通装修等2.2 工程建筑设计概况建筑设计概况一览表地下室建筑面积m2建筑总高度m总建筑面积m2(地上)层数地下一层地上五层层高地下室 m一层 m二~十一层m装饰外墙外墙饰面采用磨光花岗石贴面及玻璃幕墙、金属幕墙楼 地面楼地面主要有防滑地砖面层，墙地砖楼面细石混凝土面层等．门窗木门，钢质防火门，铝合金窗等内墙内墙为水泥砂浆面层，部分大理石、彩釉砖墙面及隔音墙面天棚中级抹灰面罩白色水泥漆二度，局部轻钢龙骨硅酸钙（石膏，穿孔铝板）板材楼梯楼梯栏杆扶手详 98J04、－26防水地 下 室外墙水泥基防水卷材＋防水涂料一布四涂地 下 室底板水泥基防水卷材＋防水涂料一布四涂屋面高聚物改性沥青防水卷材，保温层：25 厚挤塑保温隔热板卫生间1.5mm 厚防水涂料2.3 工程结构设计概况结构设计概况一览表地基基础类型：钻孔灌注桩支盘桩桩顶标高 ： -4.8m,-5.8m持力层进入卵石层≥1000mm桩径φ700桩身砼强度等级：C30 （ 支 盘根数：97根桩长18.5 m单桩竖向极限承载力5100KN，4250K桩）C25（普通桩）N，1200KN；主体结构形式框架－剪力墙结构主要结构尺寸地下室顶板梁：400×800 、500×800 不等 地下室顶板厚度：180上部板厚度：350 柱：1000×1800、1000×1000 、 700×500 、 800×800、500×500 等剪力墙：350、300 不等抗震设防烈度：七度抗震等级2 级 （ 框 架 ） 、 2 级（剪力墙）混凝土强度等级及抗渗要求地下室底板梁、承台、顶板 C35，外墙 C40 密实性砼，抗渗等级为 0.8MPa上 部结构梁板1～8 层C359～11 层 C30柱 、 剪...
