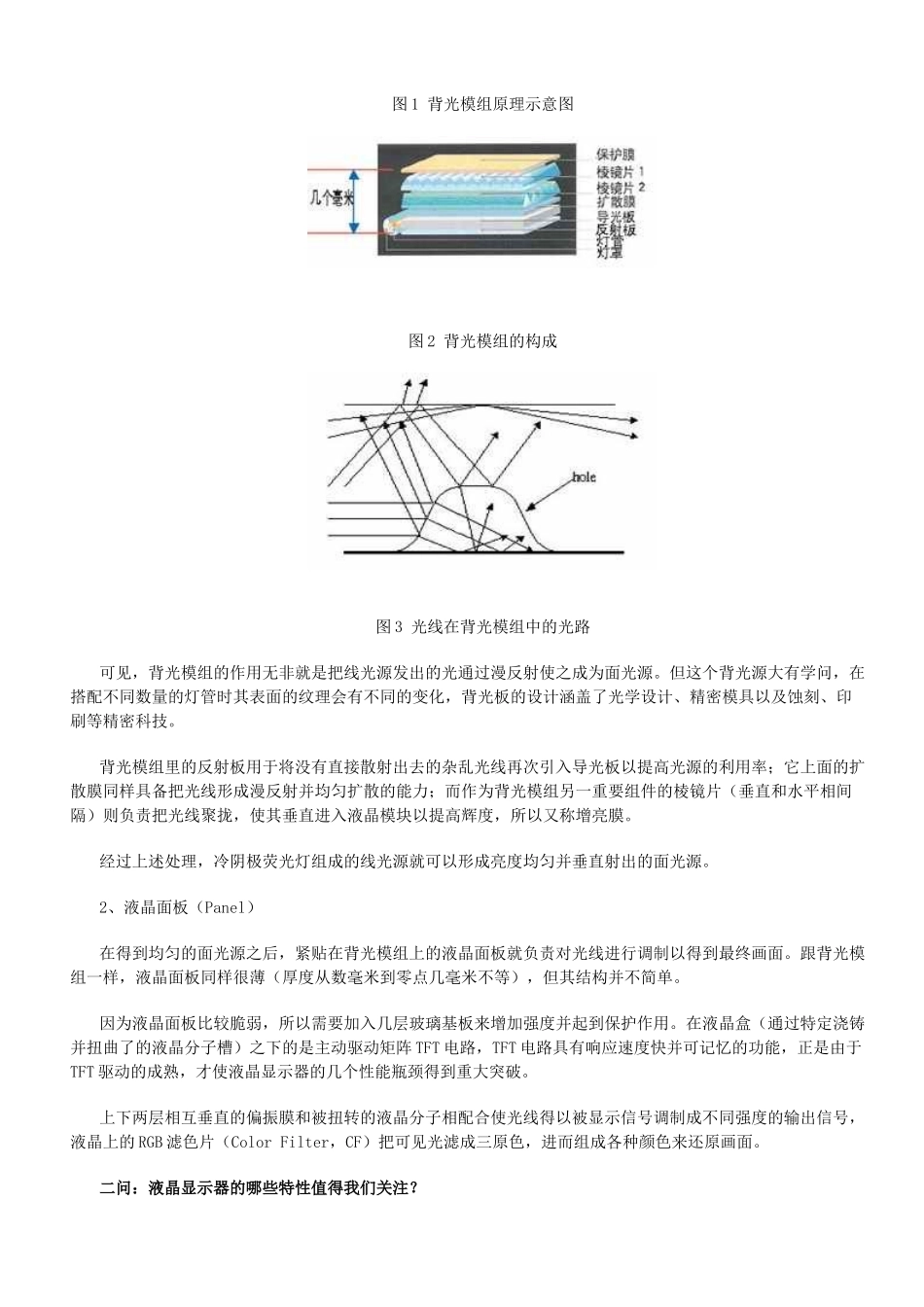

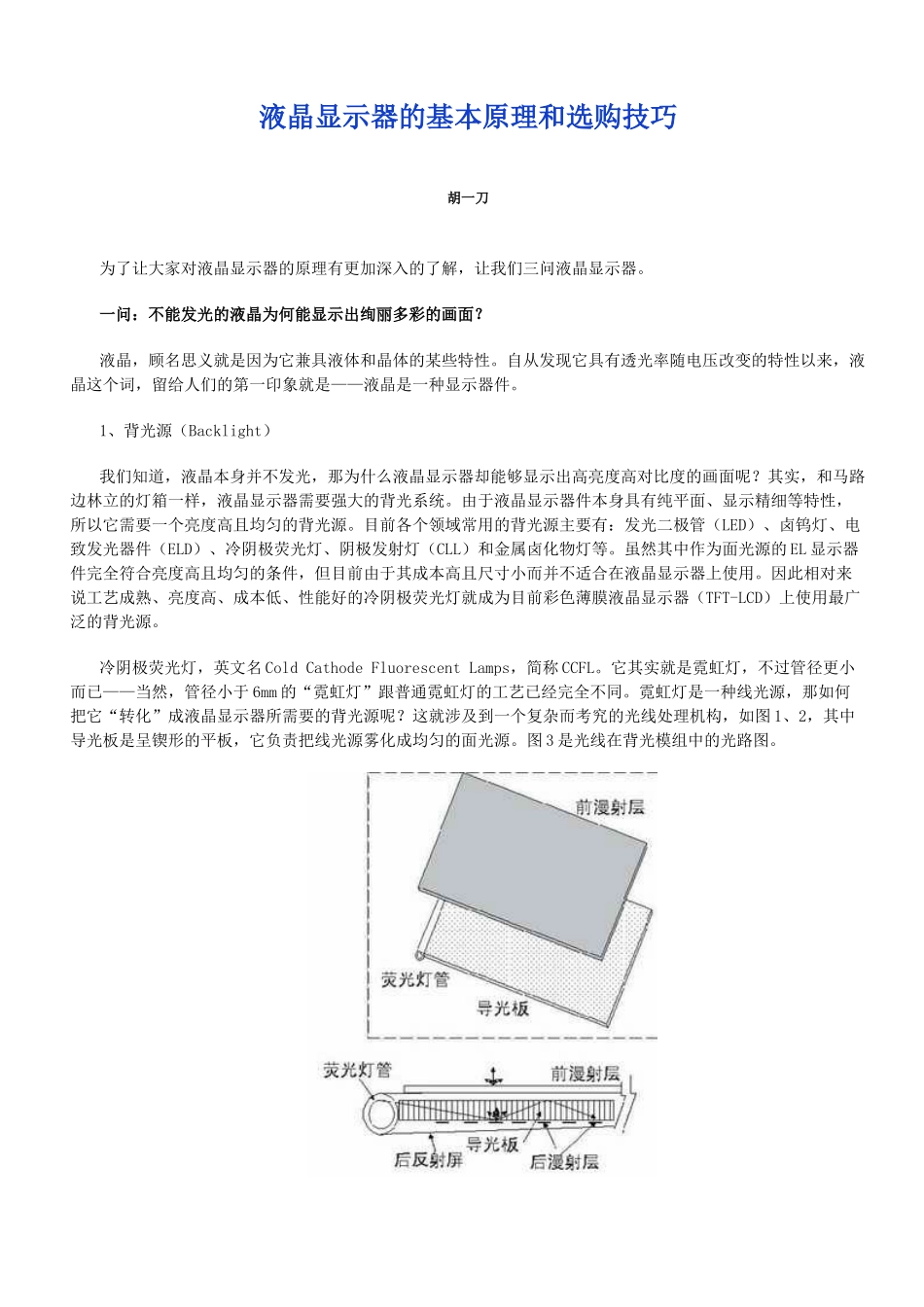

液晶显示器的基本原理和选购技巧胡一刀为了让大家对液晶显示器的原理有更加深入的了解,让我们三问液晶显示器。一问:不能发光的液晶为何能显示出绚丽多彩的画面?液晶,顾名思义就是因为它兼具液体和晶体的某些特性。自从发现它具有透光率随电压改变的特性以来,液晶这个词,留给人们的第一印象就是——液晶是一种显示器件。 1、背光源(Backlight) 我们知道,液晶本身并不发光,那为什么液晶显示器却能够显示出高亮度高对比度的画面呢?其实,和马路边林立的灯箱一样,液晶显示器需要强大的背光系统。由于液晶显示器件本身具有纯平面、显示精细等特性,所以它需要一个亮度高且均匀的背光源。目前各个领域常用的背光源主要有:发光二极管(LED)、卤钨灯、电致发光器件(ELD)、冷阴极荧光灯、阴极发射灯(CLL)和金属卤化物灯等。虽然其中作为面光源的 EL 显示器件完全符合亮度高且均匀的条件,但目前由于其成本高且尺寸小而并不适合在液晶显示器上使用。因此相对来说工艺成熟、亮度高、成本低、性能好的冷阴极荧光灯就成为目前彩色薄膜液晶显示器(TFT-LCD)上使用最广泛的背光源。 冷阴极荧光灯,英文名 Cold Cathode Fluorescent Lamps,简称 CCFL。它其实就是霓虹灯,不过管径更小而已——当然,管径小于 6mm 的“霓虹灯”跟普通霓虹灯的工艺已经完全不同。霓虹灯是一种线光源,那如何把它“转化”成液晶显示器所需要的背光源呢?这就涉及到一个复杂而考究的光线处理机构,如图 1、2,其中导光板是呈锲形的平板,它负责把线光源雾化成均匀的面光源。图 3 是光线在背光模组中的光路图。 图 1 背光模组原理示意图 图 2 背光模组的构成 图 3 光线在背光模组中的光路 可见,背光模组的作用无非就是把线光源发出的光通过漫反射使之成为面光源。但这个背光源大有学问,在搭配不同数量的灯管时其表面的纹理会有不同的变化,背光板的设计涵盖了光学设计、精密模具以及蚀刻、印刷等精密科技。 背光模组里的反射板用于将没有直接散射出去的杂乱光线再次引入导光板以提高光源的利用率;它上面的扩散膜同样具备把光线形成漫反射并均匀扩散的能力;而作为背光模组另一重要组件的棱镜片(垂直和水平相间隔)则负责把光线聚拢,使其垂直进入液晶模块以提高辉度,所以又称增亮膜。 经过上述处理,冷阴极荧光灯组成的线光源就可以形成亮度均匀并垂直射出的面光源。 2、液晶面板(Panel) 在得到均匀的面光源之后,紧贴在背光模...
