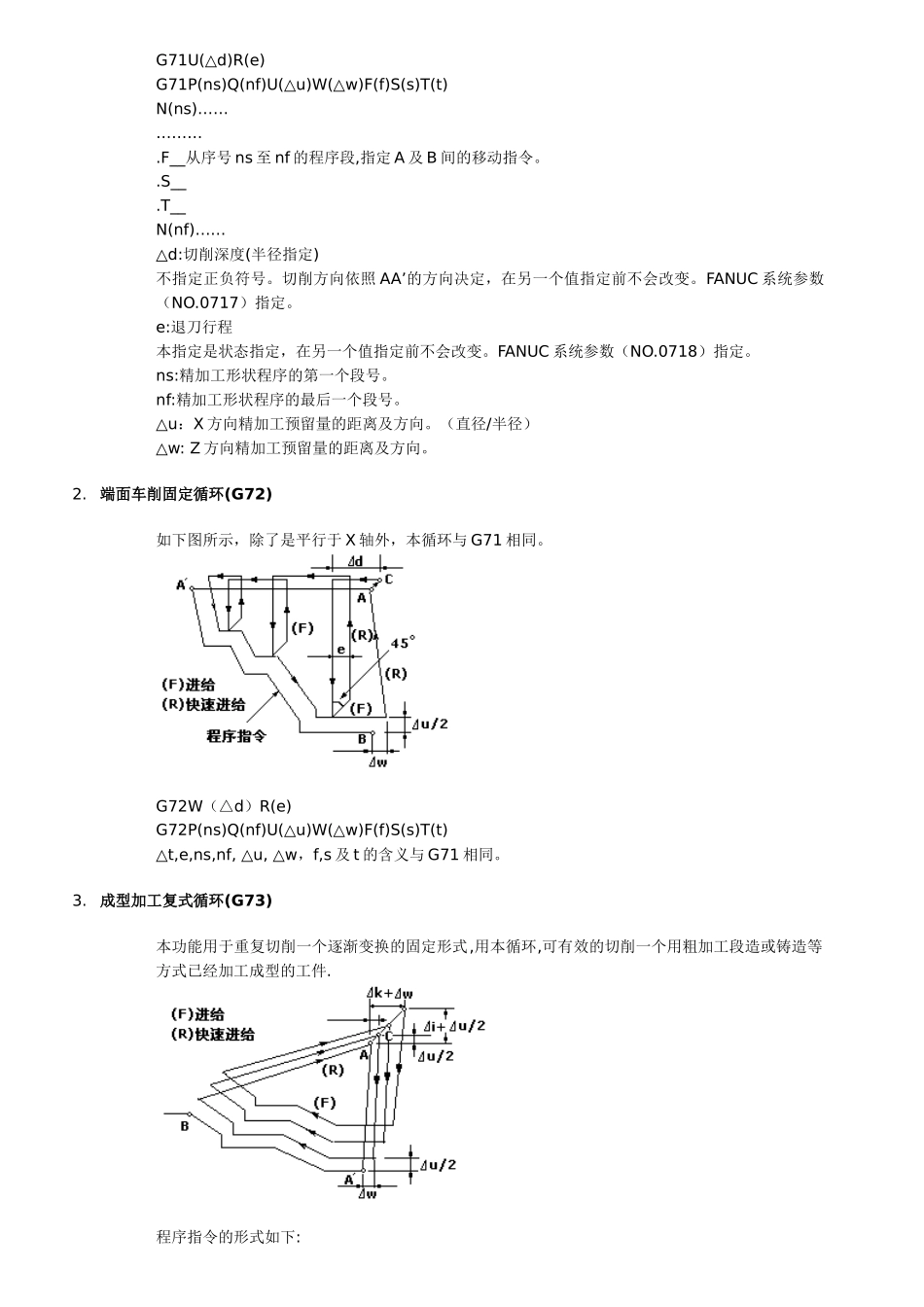

F系统数控车床设置工件零点常用方法(28)(1)_第2页
2/26

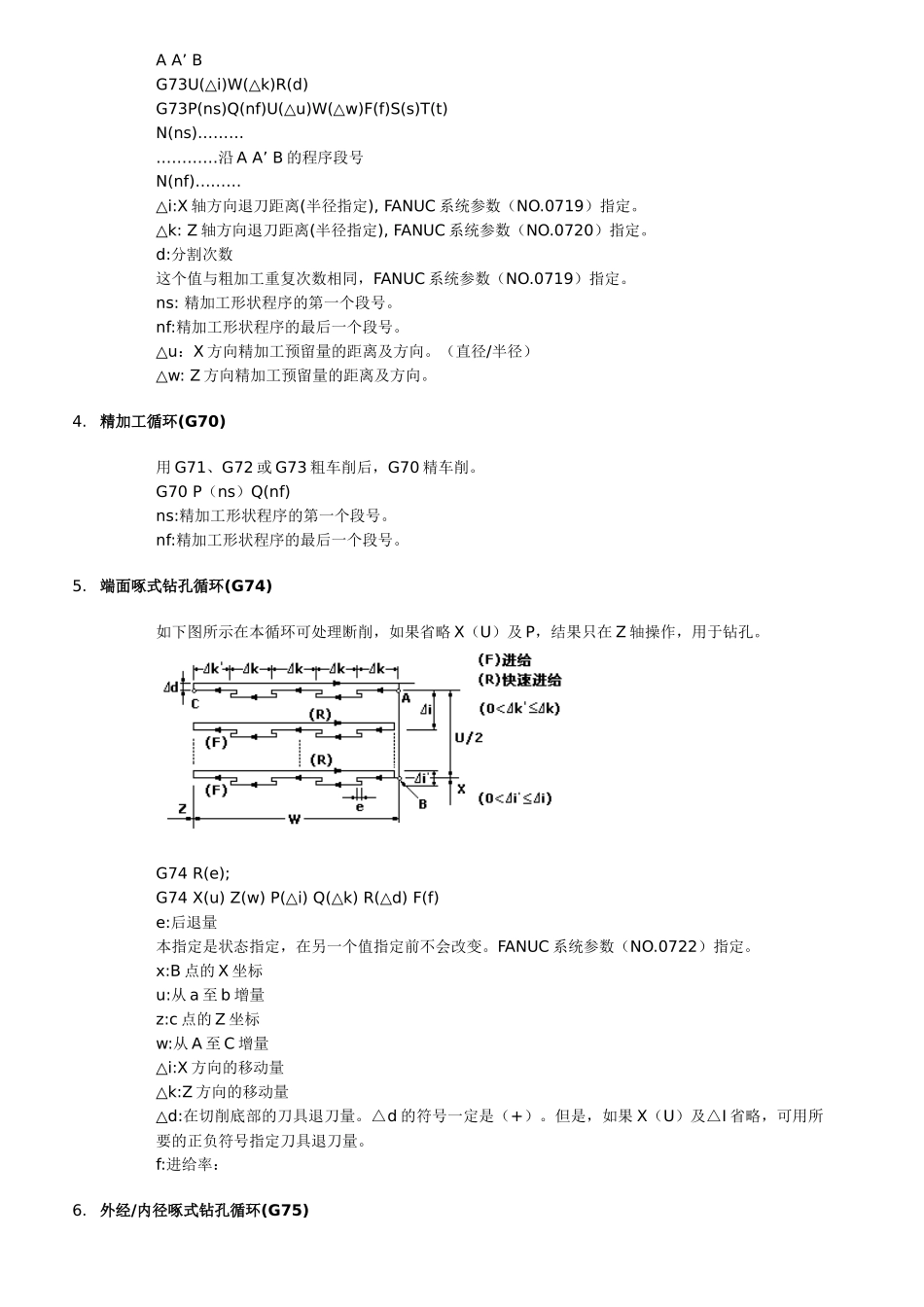

F系统数控车床设置工件零点常用方法(28)(1)_第3页
3/26
Fanuc 系统数控车床设置工件零点常用方法1.直接用刀具试切对刀 1.用外园车刀先试车一外园,记住当前 X 坐标,测量外园直径后,用 X 坐标减外园直径,所的值输入 offset 界面的几何形状 X 值里。2.用外园车刀先试车一外园端面,记住当前 Z 坐标,输入 offset 界面的几何形状 Z 值里。2.用 G50 设置工件零点 1.用外园车刀先试车一外园,测量外园直径后,把刀沿 Z 轴正方向退点,切端面到中心。2.选择 MDI 方式,输入 G50 X0 Z0,启动 START 键,把当前点设为零点。3.选择 MDI 方式,输入 G0 X150 Z150 ,使刀具离开工件进刀加工。4.这时程序开头:G50 X150 Z150 …….。5.注意:用 G50 X150 Z150,你起点和终点必须一致即 X150 Z150,这样才能保证重复加工不乱刀。6.如用第二参考点 G30,即能保证重复加工不乱刀,这时程序开头 G30 U0 W0 G50 X150 Z150 7.在 FANUC 系统里,第二参考点的位置在参数里设置,在 Yhcnc 软件里,按鼠标右键出现对话框,按鼠标左键确认即可。3.用工件移设置工件零点 1.在 FANUC0-TD 系统的 Offset 里,有一工件移界面,可输入零点偏移值。2.用外园车刀先试切工件端面,这时 Z 坐标的位置如:Z200,直接输入到偏移值里。3.选择“Ref”回参考点方式,按 X、Z 轴回参考点,这时工件零点坐标系即建立。4.注意:这个零点一直保持,只有从新设置偏移值 Z0,才清除。4.用 G54-G59 设置工件零点 1.用外园车刀先试车一外园,测量外园直径后,把刀沿 Z 轴正方向退点,切端面到中心。2.把当前的 X 和 Z 轴坐标直接输入到 G54----G59 里,程序直接调用如:G54X50Z50……。3.注意:可用 G53 指令清除 G54-----G59 工件坐标系。Fanuc 系统数控车床常用固定循环 G70-G80 祥解 1.外园粗车固定循环(G71) 如果在下图用程序决定 A 至 A’至 B 的精加工形状,用△d(切削深度)车掉指定的区域,留精加工预留量△u/2 及△w。G71U(△d)R(e)G71P(ns)Q(nf)U(△u)W(△w)F(f)S(s)T(t)N(ns)…………….F__从序号 ns 至 nf 的程序段,指定 A 及 B 间的移动指令。.S__.T__N(nf)……△d:切削深度(半径指定)不指定正负符号。切削方向依照 AA’的方向决定,在另一个值指定前不会改变。FANUC 系统参数(NO.0717)指定。e:退刀行程本指定是状态指定,在另一个值指定前不会改变。FANUC 系统参数(NO.0718)指定。ns:精加工形状程序的第一个段号。nf:精加工形状...
