某工程电气安装施工方案概况VIP免费

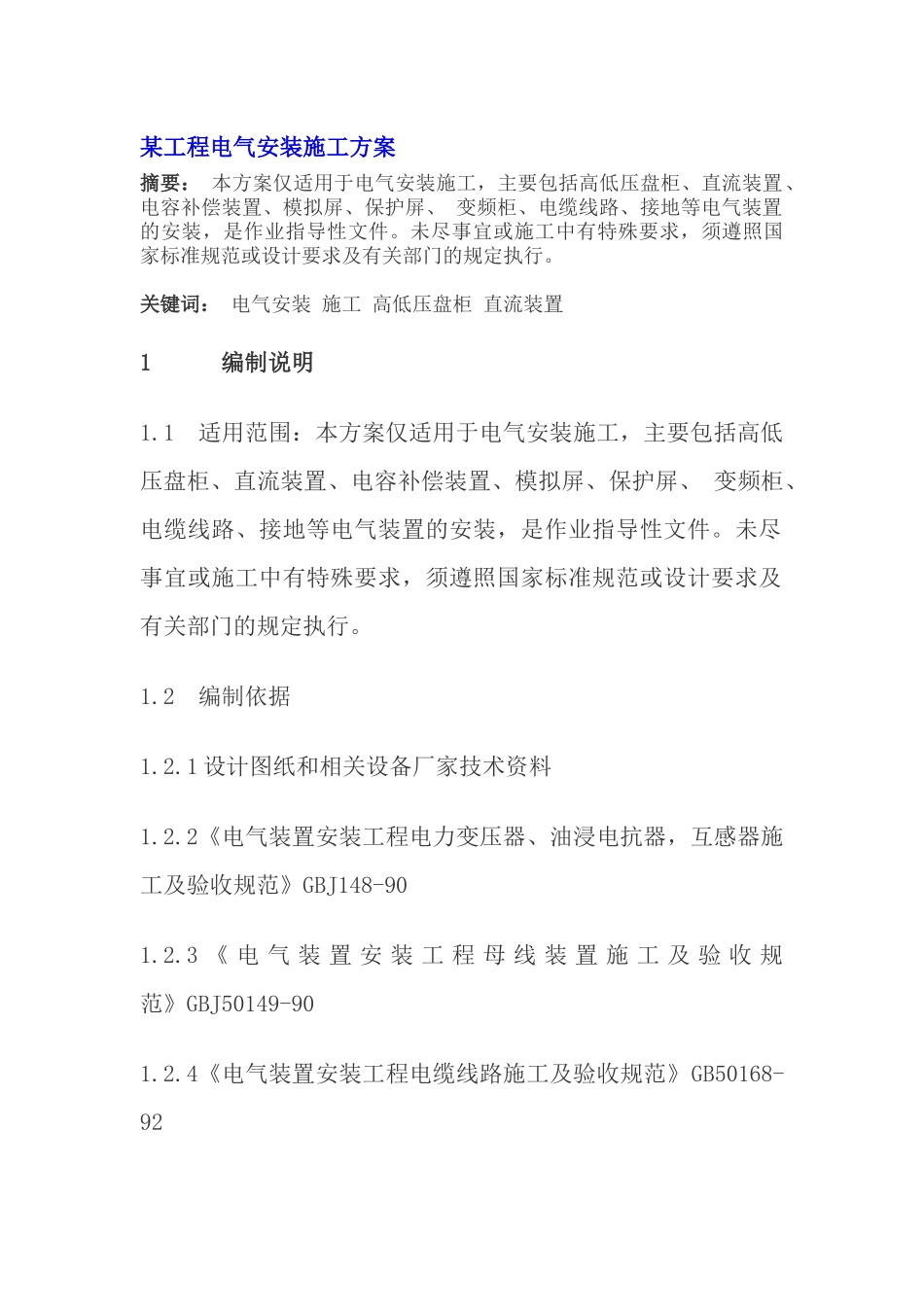

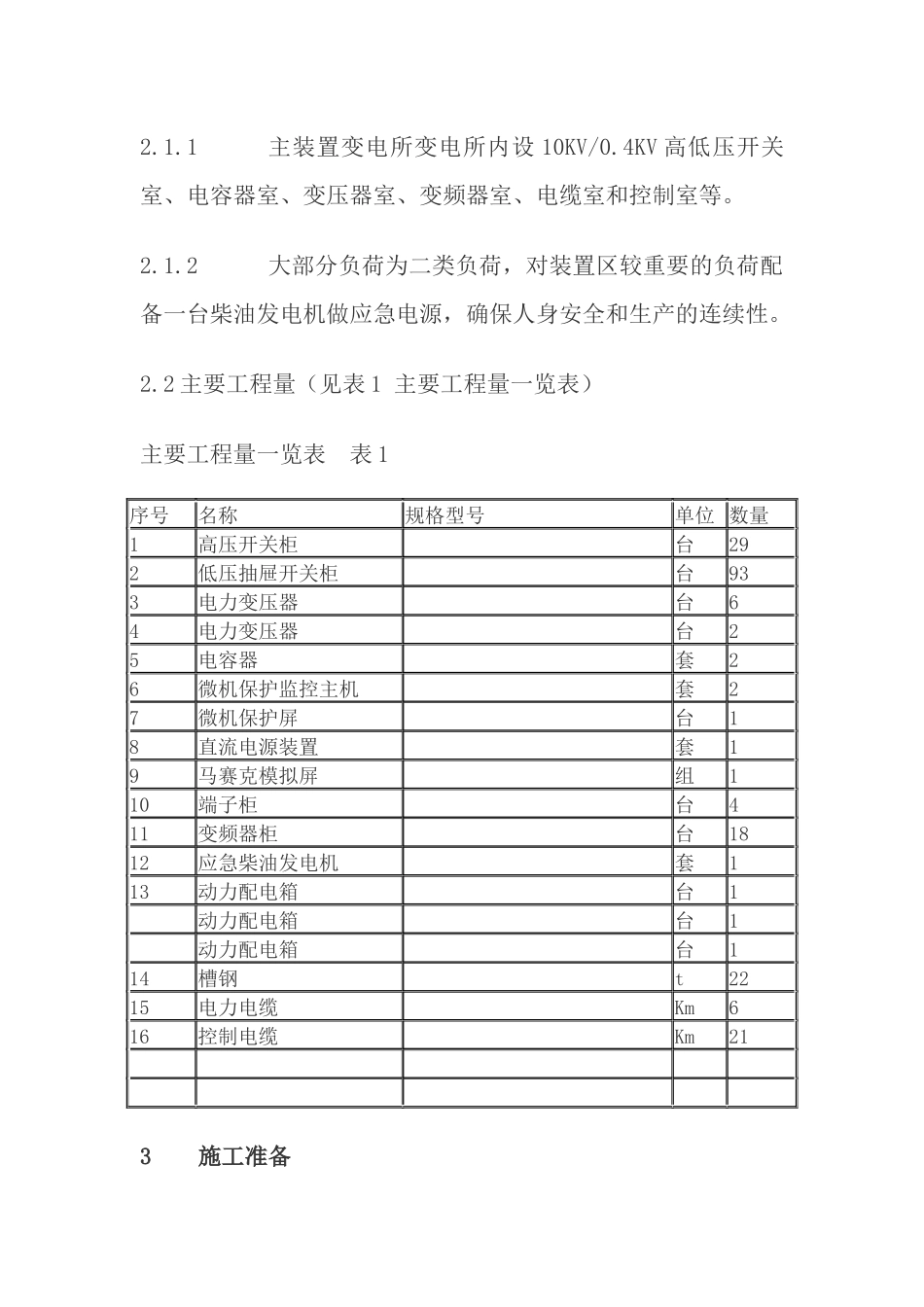

某工程电气安装施工方案摘要： 本方案仅适用于电气安装施工，主要包括高低压盘柜、直流装置、电容补偿装置、模拟屏、保护屏、 变频柜、电缆线路、接地等电气装置的安装，是作业指导性文件。未尽事宜或施工中有特殊要求，须遵照国家标准规范或设计要求及有关部门的规定执行。 关键词： 电气安装 施工 高低压盘柜 直流装置1 编制说明1.1 适用范围：本方案仅适用于电气安装施工，主要包括高低压盘柜、直流装置、电容补偿装置、模拟屏、保护屏、 变频柜、电缆线路、接地等电气装置的安装，是作业指导性文件。未尽事宜或施工中有特殊要求，须遵照国家标准规范或设计要求及有关部门的规定执行。1.2 编制依据1.2.1 设计图纸和相关设备厂家技术资料1.2.2《电气装置安装工程电力变压器、油浸电抗器，互感器施工及验收规范》GBJ148-901.2.3 《 电 气 装 置 安 装 工 程 母 线 装 置 施 工 及 验 收 规范》GBJ50149-901.2.4《电气装置安装工程电缆线路施工及验收规范》GB50168-921.2.5《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-921.2.6《电气装置安装工程高压电器施工及验收规范》GB50147-901.2.7 《 电 气 装 置 安 装 工 程 电 力 变 流 设 备 施 工 及 验 收 规范》GB50255-961.2.8《电气装置安装工程接地施工及验收规范》GB50169-921.2.9《电气装置安装工程电气设备交接试验标准》GBJ50150-911.2.10《电气装置安装工程蓄电池施工及验收规范》GB50172-921.2.11《建筑电气工程施工质量验收规范》GB50303-20021.2.12《施工现场临时用电安全技术规范》JGJ46-881.2.13 本公司在多项类似工程中的施工经验。2 工程概况2.1 工程主装置变电所是由设计、国内配套的工程项目。2.1.1 主装置变电所变电所内设 10KV/0.4KV 高低压开关室、电容器室、变压器室、变频器室、电缆室和控制室等。2.1.2 大部分负荷为二类负荷，对装置区较重要的负荷配备一台柴油发电机做应急电源，确保人身安全和生产的连续性。2.2 主要工程量（见表 1 主要工程量一览表）主要工程量一览表 表 1序号名称规格型号单位 数量1高压开关柜 台292低压抽屉开关柜 台933电力变压器 台64电力变压器 台25电容器 套26微机保护监控主机 套27微机保护屏 台18直流电源装置 套19马赛克模拟屏 组110端子柜 台411变频器柜 台1812应急柴油发电机 套113动力配电箱 台1 动力配电箱 台1 动力配电箱 台114槽...
