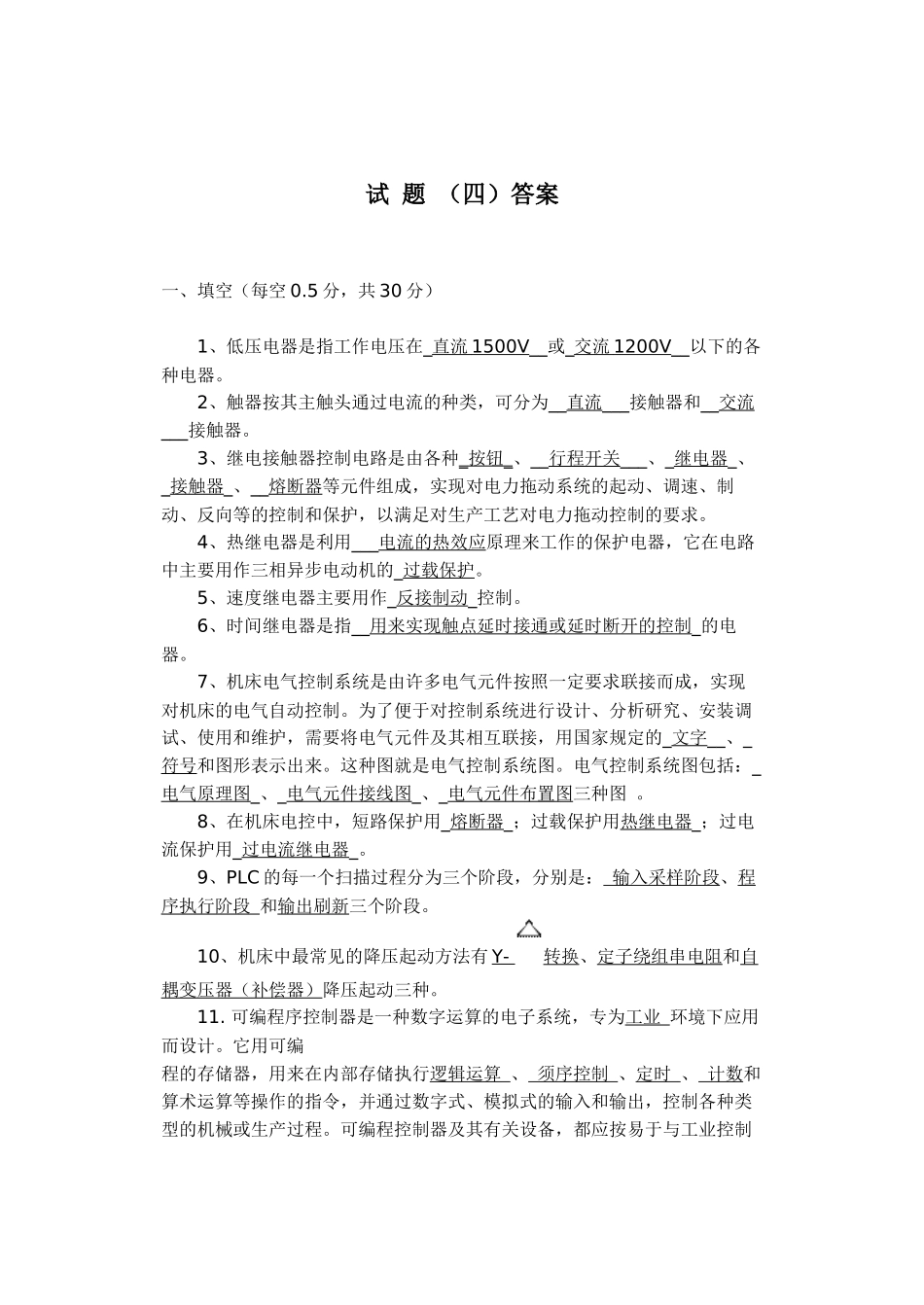

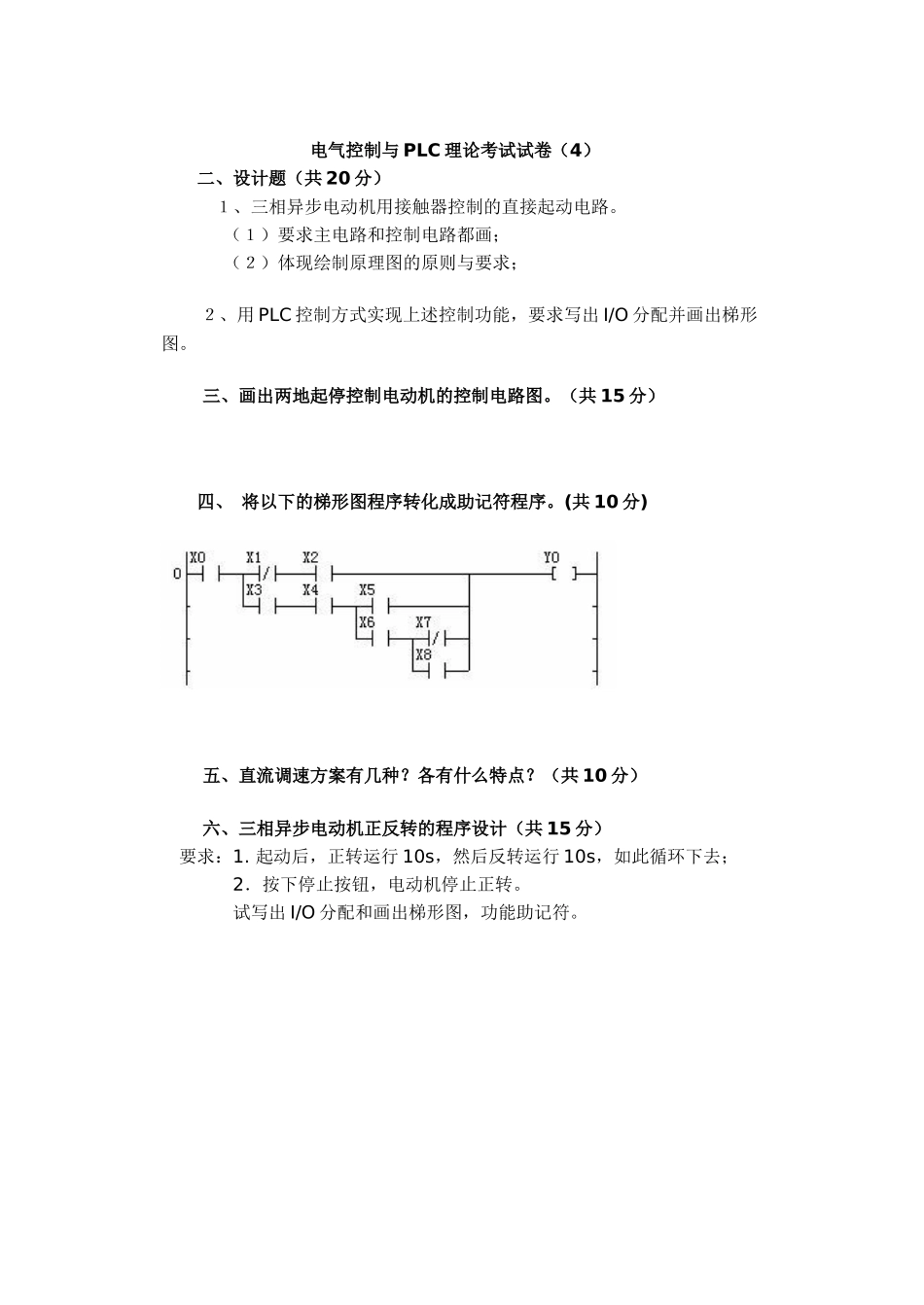

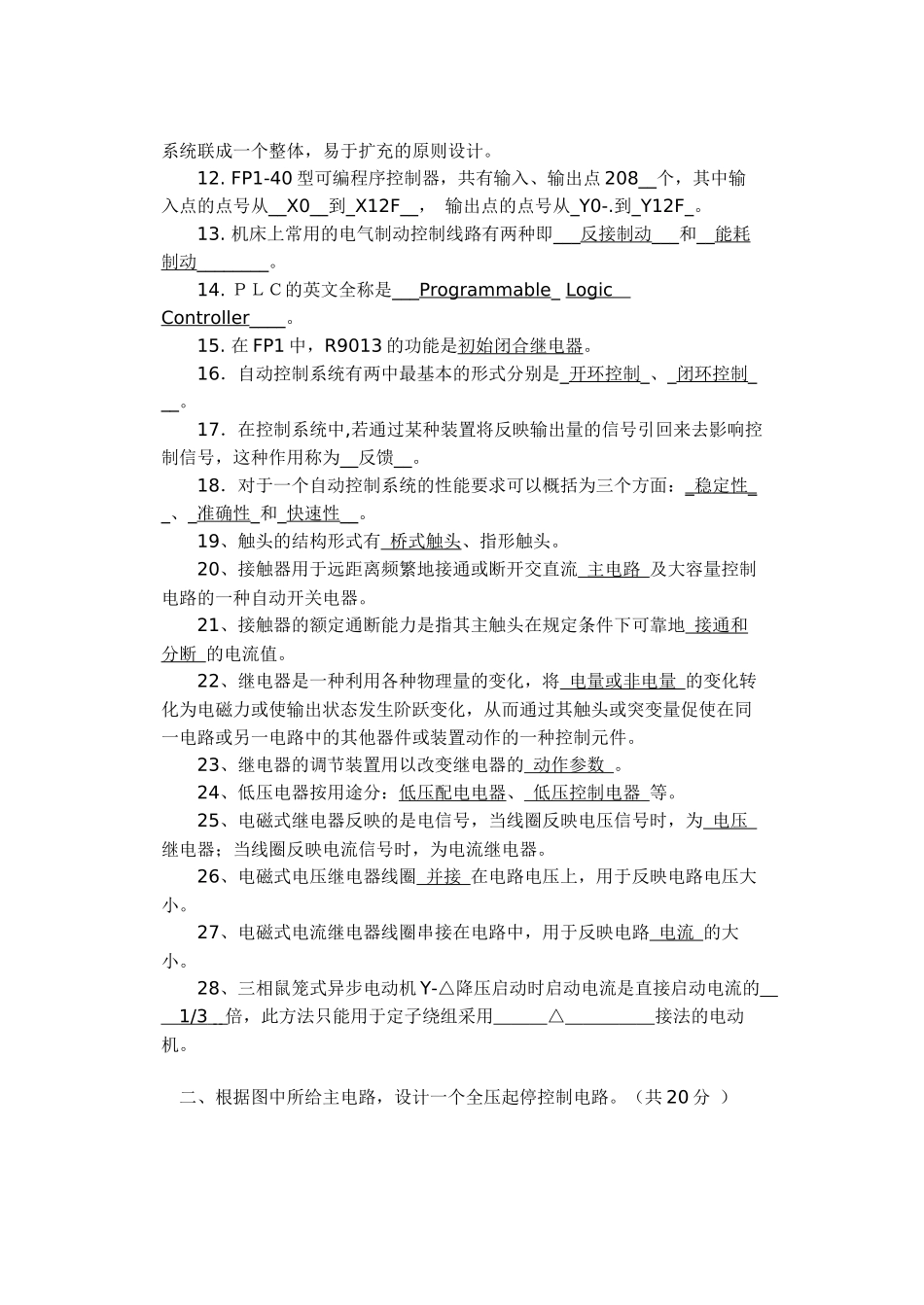

电气控制与 PLC 理论考试试卷（4） 二、设计题（共 20 分） １、三相异步电动机用接触器控制的直接起动电路。 （１）要求主电路和控制电路都画； （２）体现绘制原理图的原则与要求； ２、用 PLC 控制方式实现上述控制功能，要求写出 I/O 分配并画出梯形图。 三、画出两地起停控制电动机的控制电路图。（共 15 分） 四、 将以下的梯形图程序转化成助记符程序。(共 10 分) 五、直流调速方案有几种？各有什么特点？（共 10 分） 六、三相异步电动机正反转的程序设计（共 15 分） 要求：1. 起动后，正转运行 10s，然后反转运行 10s，如此循环下去； 2．按下停止按钮，电动机停止正转。 试写出 I/O 分配和画出梯形图，功能助记符。 试 题 （四）答案 一、填空（每空 0.5 分，共 30 分） 1、低压电器是指工作电压在_直流 1500V __或_交流 1200V __以下的各种电器。 2、触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。 3、继电接触器控制电路是由各种_ 按钮 _ 、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。 4、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的_过载保护。 5、速度继电器主要用作_反接制动_控制。 6、时间继电器是指__用来实现触点延时接通或延时断开的控制_的电器。 7、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_文字__、_符号和图形表示出来。这种图就是电气控制系统图。电气控制系统图包括：_电气原理图_、_电气元件接线图_、_电气元件布置图三种图 。 8、在机床电控中，短路保护用_熔断器_；过载保护用热继电器_；过电流保护用_过电流继电器_。 9、PLC 的每一个扫描过程分为三个阶段，分别是： 输入采样阶段、程序执行阶段 和输出刷新三个阶段。 10、机床中最常见的降压起动方法有 Y- 转换、定子绕组串电阻和自耦变压器（补偿器）降压起动三种。 11. 可编程序控制器是一种数字运算的电子系统，专为工业 环境下应用而设计。它用可编 程的存储器，用来在内部存储执行逻辑运算 、 须序控制 、定时 、 计数和算术运算等...
