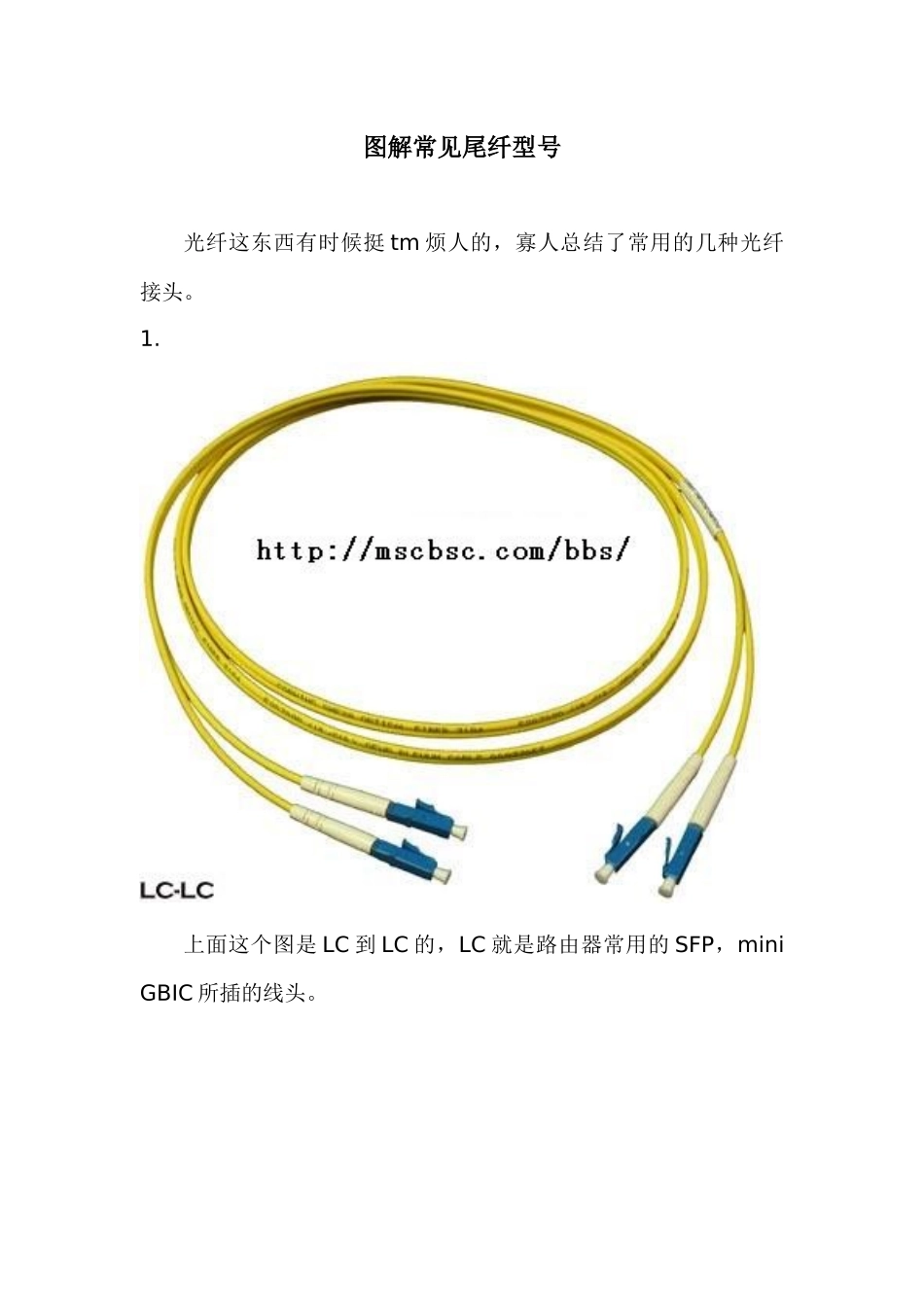

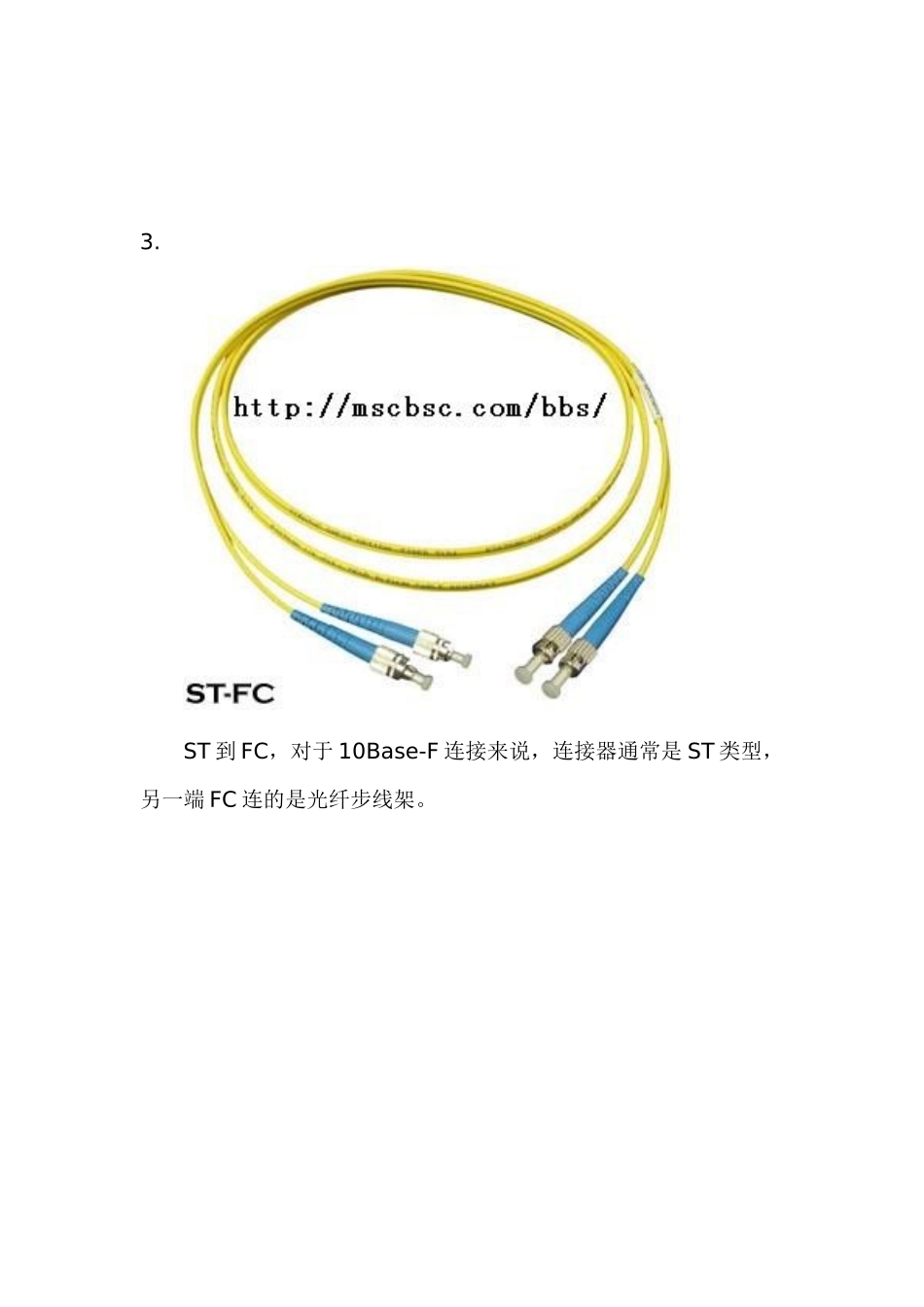

图解常见尾纤型号光纤这东西有时候挺 tm 烦人的，寡人总结了常用的几种光纤接头。1.上面这个图是 LC 到 LC 的，LC 就是路由器常用的 SFP，mini GBIC 所插的线头。2.FC 转 SC，FC 一端插光纤步线架，SC 一端就是 catalyst 也好，其他也好上面的 GBIC 所插线缆。3.ST 到 FC，对于 10Base-F 连接来说，连接器通常是 ST 类型，另一端 FC 连的是光纤步线架。4.Sc 到 Sc 两头都是 GBIC 的5.SC 到 LC，一头 GBIC,另一头 MINI-GBIC各种光纤接口类型介绍 !2007-06-13 12:40各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈 8 度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为 8850 上有用) 光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为 SC 或 ST 型SFP 小型封装 GBIC,使用的光纤为 LC 型使用的光纤:单模: L ,波长 1310 单模长距 LH 波长 1310,1550多模:SM 波长 850SX/LH 表示可以使用单模或多模光纤-------------------------------------------------------------------------------- 在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下 “/”前面部分表示尾纤的连接器型号 “SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用 SC 接头“LC”接头与 SC 接头形状相似，较 SC 接头小一些。“FC”接头是金属接头，一般在 ODF 侧采用，金属接头的可插拔次数比塑料要多。在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下 [!21ki@][@21ki!]“/”前面部分表示尾纤的连接器型号 [!21ki@][@21ki!]“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用 SC 接头 “LC”接头与 SC 接头形状相似，较 SC 接头小一些。 [!21ki@][@21ki!]“FC”接头是金属接头，一般在 ODF 侧采用，金属接头的可插拔次数比塑料要 [!21ki@][@21ki!]连接器的品种信号较多，除了上面介绍的三种外，还有 MTRJ、ST、MU 等.[!21ki@][@21ki!]“/”后面表明光纤接头截面工艺，即研磨方式。 [!21ki@][@21ki!]“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。“SC”表示尾纤接头型号为 SC 接头，...
