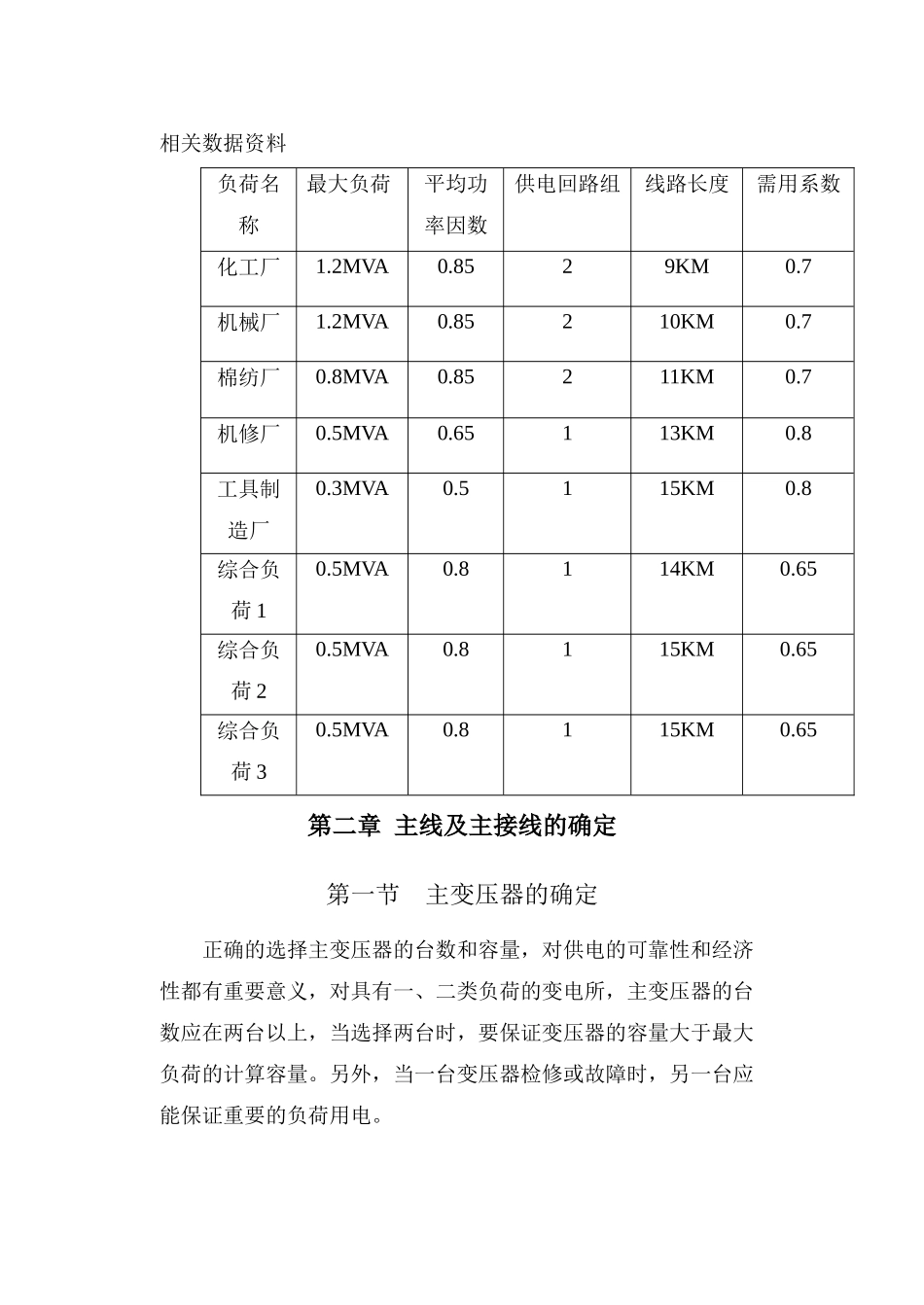

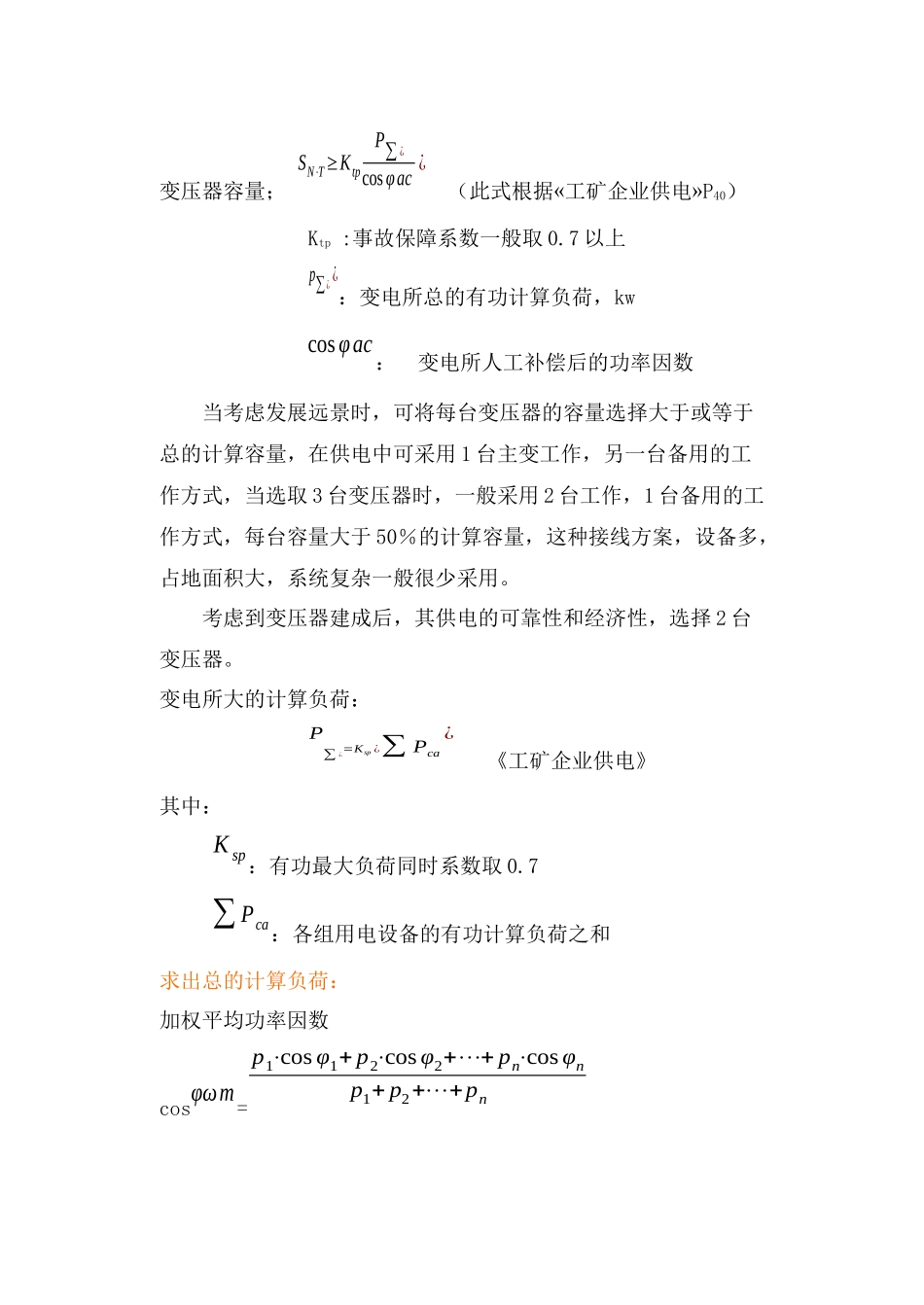

甲变新设计变电所B乙变7KM10KM 负荷变电站电气设计 第一章 总体部分系统接线示意图本所地址在唐山市古冶区，该建所地区绝大部分负荷处于电力系统的末端，供电电压 35KV。由于中小企业的发展，使所需用电负荷大大增加，现有变电所乙接近满载。为了满足今后该地区经济建设和人民生活对电力的需要，变电所 B 的建设势在必行。本所在选取所址时，贯彻了不占良田和少占良田的原则，缩小了占地面积。本所位于交通方便的地带，接近负荷中心，便于线路的引入和引出。所设计变电所，从甲变电所经 7KM 架空线路取得第一电源 ，从乙变电所经 10KM 架空线路取得第二电源。负荷变电所 B 处于市郊，该所向密度不大的小企业供电 ，变电所的低压母线为10KV，全部采用架空线路供电。相关数据资料负荷名称最大负荷平均功率因数供电回路组线路长度需用系数化工厂1.2MVA0.8529KM0.7机械厂1.2MVA0.85210KM0.7棉纺厂0.8MVA0.85211KM0.7机修厂0.5MVA0.65113KM0.8工具制造厂0.3MVA0.5115KM0.8综合负荷 10.5MVA0.8114KM0.65综合负荷 20.5MVA0.8115KM0.65综合负荷 30.5MVA0.8115KM0.65第二章 主线及主接线的确定第一节 主变压器的确定正确的选择主变压器的台数和容量，对供电的可靠性和经济性都有重要意义，对具有一、二类负荷的变电所，主变压器的台数应在两台以上，当选择两台时，要保证变压器的容量大于最大负荷的计算容量。另外，当一台变压器检修或故障时，另一台应能保证重要的负荷用电。变压器容量； SN⋅T≥KtpP∑ ¿cosφac¿ （此式根据«工矿企业供电»P40） Ktp :事故保障系数一般取 0.7 以上p∑¿ ¿：变电所总的有功计算负荷，kwcos φac： 变电所人工补偿后的功率因数当考虑发展远景时，可将每台变压器的容量选择大于或等于总的计算容量，在供电中可采用 1 台主变工作，另一台备用的工作方式，当选取 3 台变压器时，一般采用 2 台工作，1 台备用的工作方式，每台容量大于 50％的计算容量，这种接线方案，设备多，占地面积大，系统复杂一般很少采用。考虑到变压器建成后，其供电的可靠性和经济性，选择 2 台变压器。变电所大的计算负荷：P∑ ¿=Ksp ¿∑ Pca¿ 《工矿企业供电》其中：K sp：有功最大负荷同时系数取 0.7∑ Pca：各组用电设备的有功计算负荷之和求出总的计算负荷： 加权平均功率因数cosφωm=p1⋅cos φ1+ p2⋅cos φ2+⋯+ pn⋅cos φnp1+ p2+⋯+pn=1.2×0.852×2+0.8×0.852+0.5×0.652+0...
