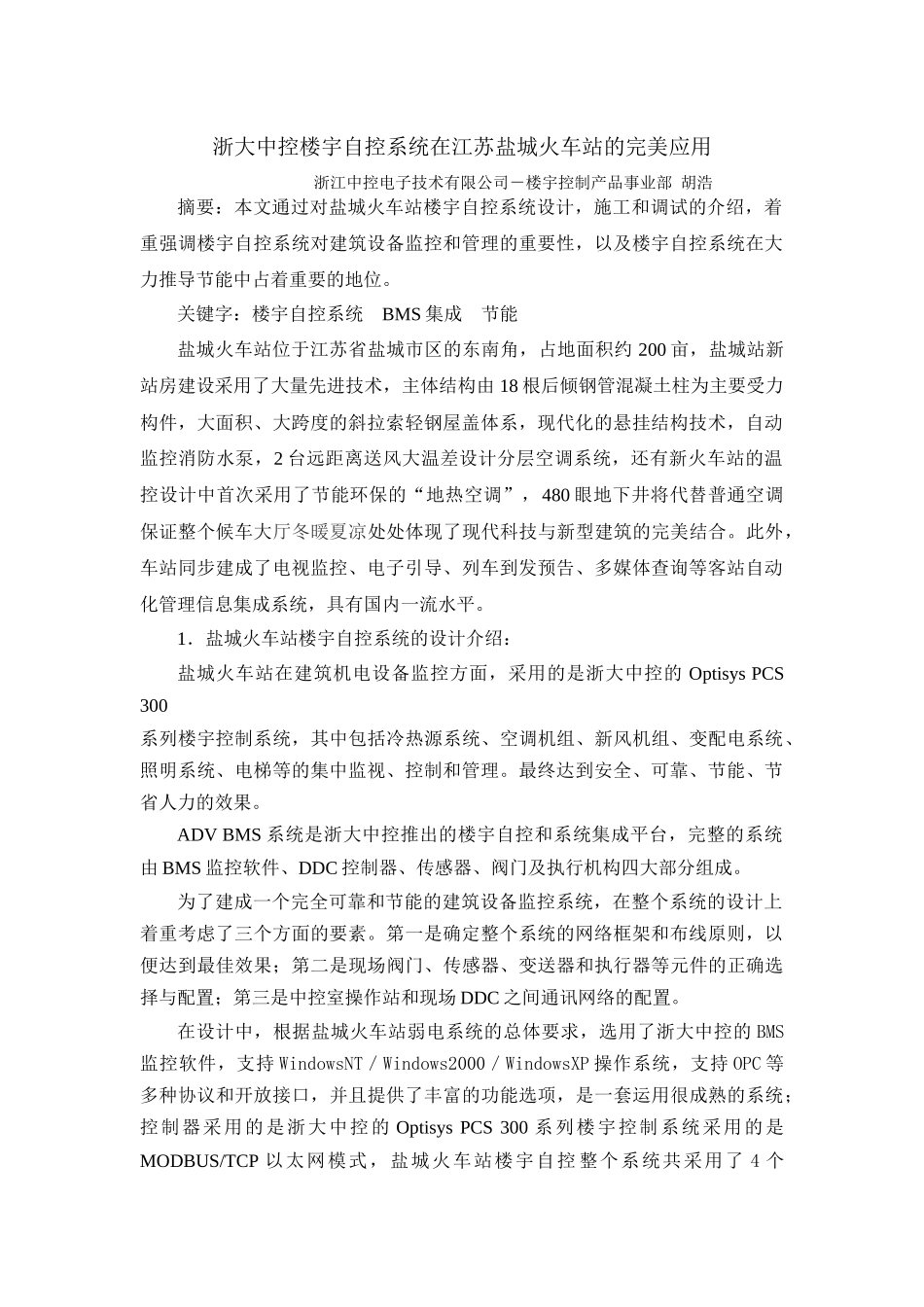

浙大中控楼宇自控系统在江苏盐城火车站的完美应用 浙江中控电子技术有限公司－楼宇控制产品事业部 胡浩摘要：本文通过对盐城火车站楼宇自控系统设计，施工和调试的介绍，着重强调楼宇自控系统对建筑设备监控和管理的重要性，以及楼宇自控系统在大力推导节能中占着重要的地位。关键字：楼宇自控系统 BMS 集成 节能盐城火车站位于江苏省盐城市区的东南角，占地面积约 200 亩，盐城站新站房建设采用了大量先进技术，主体结构由 18 根后倾钢管混凝土柱为主要受力构件，大面积、大跨度的斜拉索轻钢屋盖体系，现代化的悬挂结构技术，自动监控消防水泵，2 台远距离送风大温差设计分层空调系统，还有新火车站的温控设计中首次采用了节能环保的“地热空调”，480 眼地下井将代替普通空调保证整个候车大厅冬暖夏凉处处体现了现代科技与新型建筑的完美结合。此外，车站同步建成了电视监控、电子引导、列车到发预告、多媒体查询等客站自动化管理信息集成系统，具有国内一流水平。1．盐城火车站楼宇自控系统的设计介绍：盐城火车站在建筑机电设备监控方面，采用的是浙大中控的 Optisys PCS 300系列楼宇控制系统，其中包括冷热源系统、空调机组、新风机组、变配电系统、照明系统、电梯等的集中监视、控制和管理。最终达到安全、可靠、节能、节省人力的效果。ADV BMS 系统是浙大中控推出的楼宇自控和系统集成平台，完整的系统由 BMS 监控软件、DDC 控制器、传感器、阀门及执行机构四大部分组成。为了建成一个完全可靠和节能的建筑设备监控系统，在整个系统的设计上着重考虑了三个方面的要素。第一是确定整个系统的网络框架和布线原则，以便达到最佳效果；第二是现场阀门、传感器、变送器和执行器等元件的正确选择与配置；第三是中控室操作站和现场 DDC 之间通讯网络的配置。 在设计中，根据盐城火车站弱电系统的总体要求，选用了浙大中控的 BMS监控软件，支持 WindowsNT／Windows2000／WindowsXP 操作系统，支持 OPC 等多种协议和开放接口，并且提供了丰富的功能选项，是一套运用很成熟的系统；控制器采用的是浙大中控的 Optisys PCS 300 系列楼宇控制系统采用的是MODBUS/TCP 以太网模式，盐城火车站楼宇自控 整个系统共采用了 4 个PAC314－1 CPU 模块，其中照明系统为 2 个 CPU 模块，空调机组和新风机组采用了 1 个 CPU 模块，冷热源系统采用了 1 个 CPU 模块，4 个 CPU 模块通过一个以太网交换机和 ADV ...
