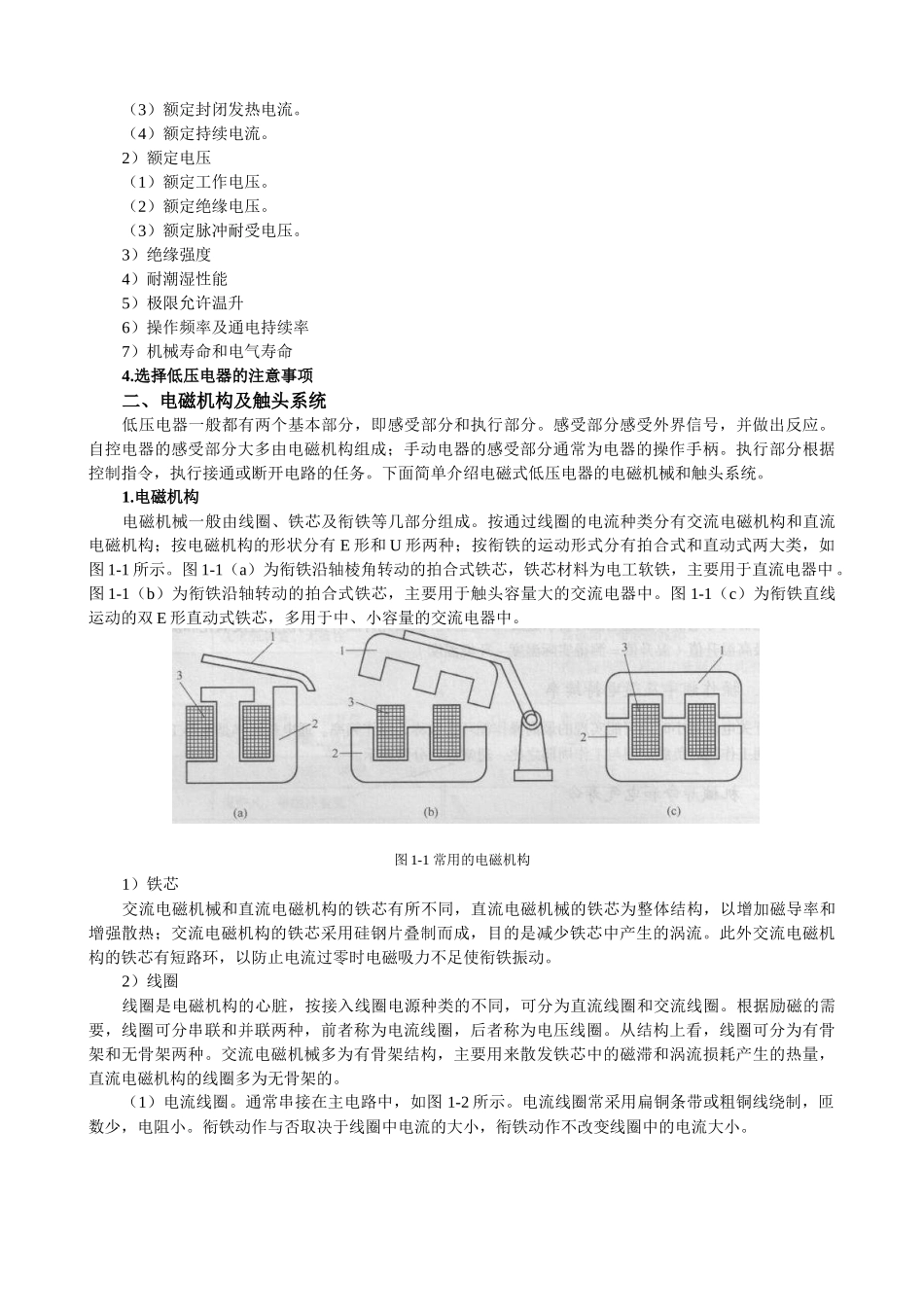

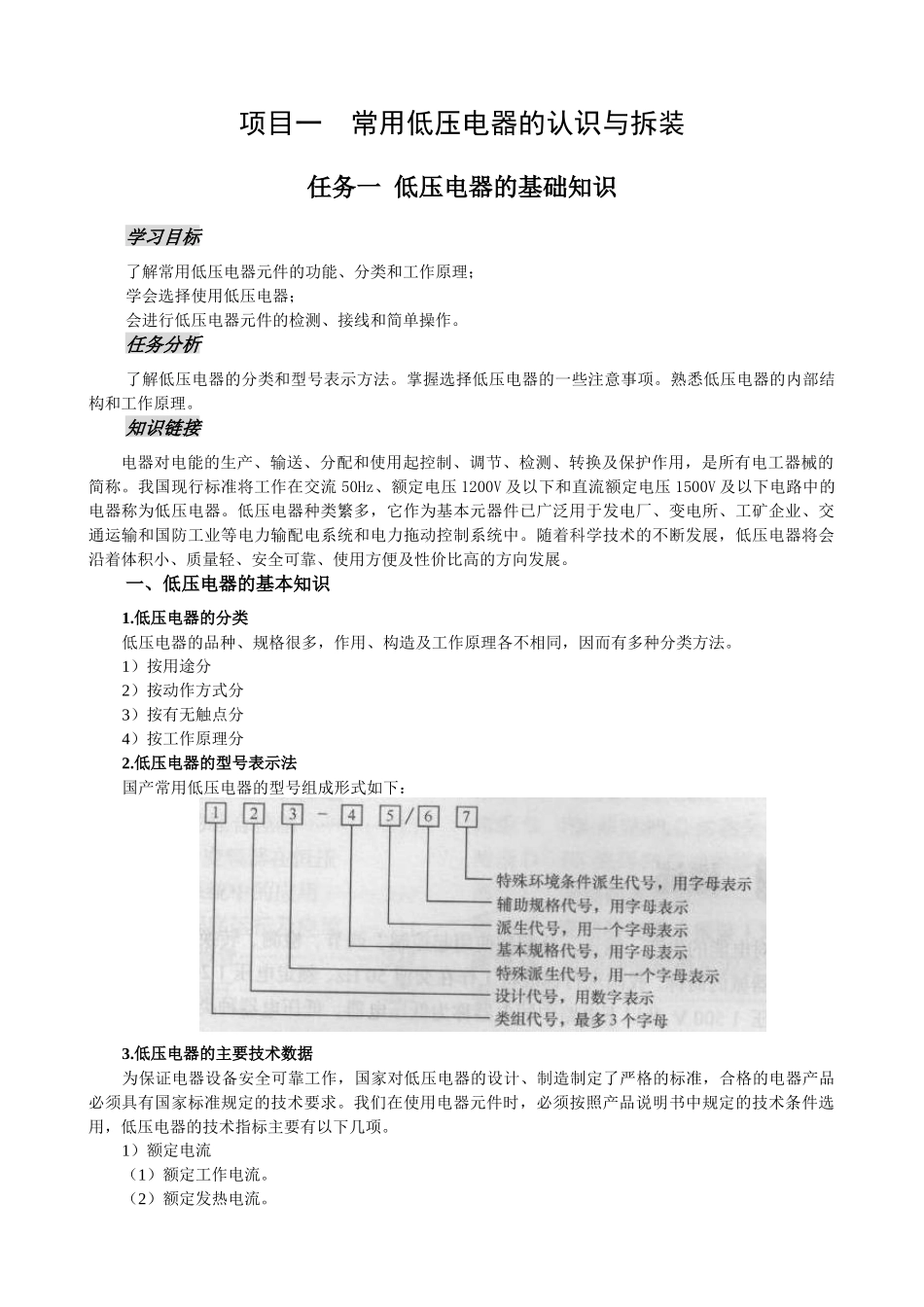

项目一 常用低压电器的认识与拆装任务一 低压电器的基础知识学习目标了解常用低压电器元件的功能、分类和工作原理；学会选择使用低压电器；会进行低压电器元件的检测、接线和简单操作。任务分析了解低压电器的分类和型号表示方法。掌握选择低压电器的一些注意事项。熟悉低压电器的内部结构和工作原理。知识链接电器对电能的生产、输送、分配和使用起控制、调节、检测、转换及保护作用，是所有电工器械的简称。我国现行标准将工作在交流 50Hz、额定电压 1200V 及以下和直流额定电压 1500V 及以下电路中的电器称为低压电器。低压电器种类繁多，它作为基本元器件已广泛用于发电厂、变电所、工矿企业、交通运输和国防工业等电力输配电系统和电力拖动控制系统中。随着科学技术的不断发展，低压电器将会沿着体积小、质量轻、安全可靠、使用方便及性价比高的方向发展。一、低压电器的基本知识1.低压电器的分类低压电器的品种、规格很多，作用、构造及工作原理各不相同，因而有多种分类方法。1）按用途分2）按动作方式分3）按有无触点分4）按工作原理分2.低压电器的型号表示法国产常用低压电器的型号组成形式如下：3.低压电器的主要技术数据为保证电器设备安全可靠工作，国家对低压电器的设计、制造制定了严格的标准，合格的电器产品必须具有国家标准规定的技术要求。我们在使用电器元件时，必须按照产品说明书中规定的技术条件选用，低压电器的技术指标主要有以下几项。1）额定电流（1）额定工作电流。（2）额定发热电流。（3）额定封闭发热电流。（4）额定持续电流。2）额定电压（1）额定工作电压。（2）额定绝缘电压。（3）额定脉冲耐受电压。3）绝缘强度4）耐潮湿性能5）极限允许温升6）操作频率及通电持续率7）机械寿命和电气寿命4.选择低压电器的注意事项二、电磁机构及触头系统低压电器一般都有两个基本部分，即感受部分和执行部分。感受部分感受外界信号，并做出反应。自控电器的感受部分大多由电磁机构组成；手动电器的感受部分通常为电器的操作手柄。执行部分根据控制指令，执行接通或断开电路的任务。下面简单介绍电磁式低压电器的电磁机械和触头系统。1.电磁机构电磁机械一般由线圈、铁芯及衔铁等几部分组成。按通过线圈的电流种类分有交流电磁机构和直流电磁机构；按电磁机构的形状分有 E 形和 U 形两种；按衔铁的运动形式分有拍合式和直动式两大类，如图 1-1 所示。图 1-1（a）为衔铁沿轴棱角转动的拍合式铁芯，铁芯材料为电工...
