某美院迁建工程施工组织设计方案VIP免费

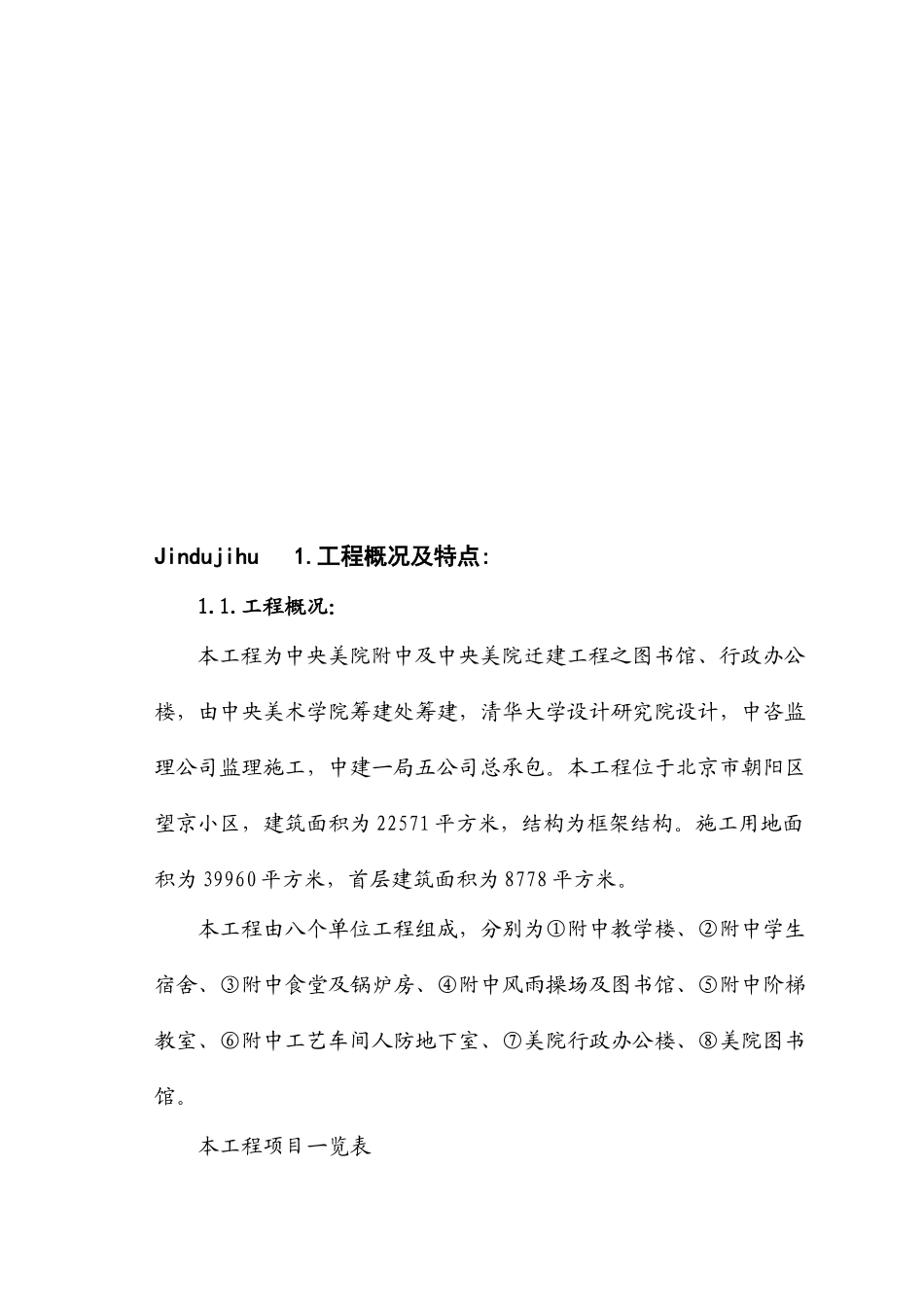

某美院迁建工程施工组织设计方案_第1页
1/87

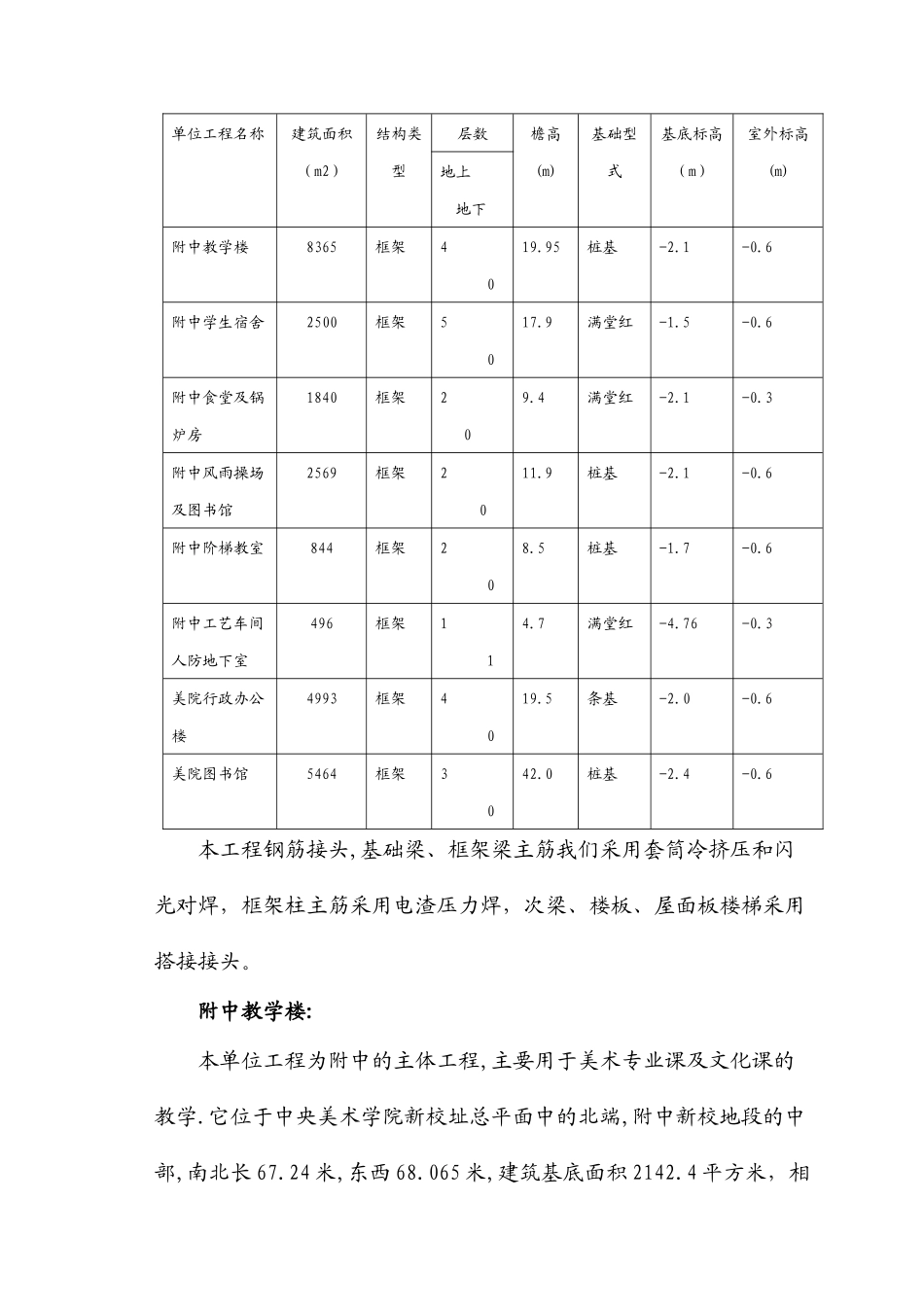

某美院迁建工程施工组织设计方案_第2页
2/87

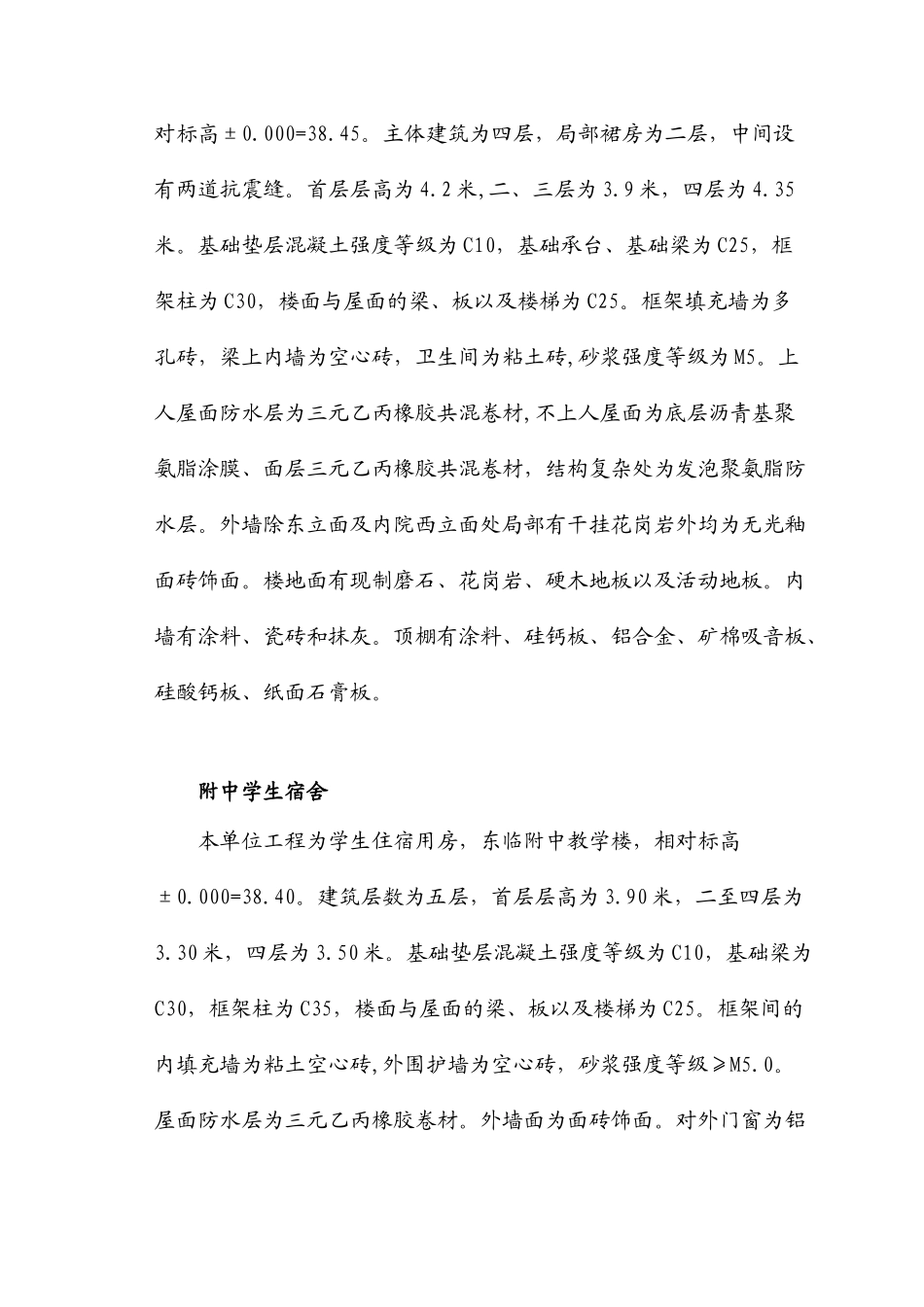

某美院迁建工程施工组织设计方案_第3页
3/87
Jindujihu 1.工程概况及特点: 1.1.工程概况:本工程为中央美院附中及中央美院迁建工程之图书馆、行政办公楼,由中央美术学院筹建处筹建,清华大学设计研究院设计,中咨监理公司监理施工,中建一局五公司总承包。本工程位于北京市朝阳区望京小区,建筑面积为 22571 平方米,结构为框架结构。施工用地面积为 39960 平方米,首层建筑面积为 8778 平方米。 本工程由八个单位工程组成,分别为①附中教学楼、②附中学生宿舍、③附中食堂及锅炉房、④附中风雨操场及图书馆、⑤附中阶梯教室、⑥附中工艺车间人防地下室、⑦美院行政办公楼、⑧美院图书馆。 本工程项目一览表单位工程名称建筑面积(m2)结构类型层数檐高(m)基础型式基底标高(m)室外标高(m)地上 地下附中教学楼8365框架4 019.95桩基-2.1-0.6附中学生宿舍2500框架5 017.9满堂红-1.5-0.6附中食堂及锅炉房1840框架2 09.4满堂红-2.1-0.3附中风雨操场及图书馆2569框架2 011.9桩基-2.1-0.6附中阶梯教室844框架2 08.5桩基-1.7-0.6附中工艺车间人防地下室496框架1 14.7满堂红-4.76-0.3美院行政办公楼4993框架4 019.5条基-2.0-0.6美院图书馆5464框架3 042.0桩基-2.4-0.6 本工程钢筋接头,基础梁、框架梁主筋我们采用套筒冷挤压和闪光对焊,框架柱主筋采用电渣压力焊,次梁、楼板、屋面板楼梯采用搭接接头。 附中教学楼: 本单位工程为附中的主体工程,主要用于美术专业课及文化课的教学.它位于中央美术学院新校址总平面中的北端,附中新校地段的中 部,南北长 67.24 米,东西 68.065 米,建筑基底面积 2142.4 平方米,相对标高±0.000=38.45。主体建筑为四层,局部裙房为二层,中间设有两道抗震缝。首层层高为 4.2 米,二、三层为 3.9 米,四层为 4.35米。基础垫层混凝土强度等级为 C10,基础承台、基础梁为 C25,框架柱为 C30,楼面与屋面的梁、板以及楼梯为 C25。框架填充墙为多孔砖,梁上内墙为空心砖,卫生间为粘土砖,砂浆强度等级为 M5。上人屋面防水层为三元乙丙橡胶共混卷材,不上人屋面为底层沥青基聚氨脂涂膜、面层三元乙丙橡胶共混卷材,结构复杂处为发泡聚氨脂防水层。外墙除东立面及内院西立面处局部有干挂花岗岩外均为无光釉面砖饰面。楼地面有现制磨石、花岗岩、硬木地板以及活动地板。内墙有涂料、瓷砖和抹灰。顶棚有涂料、硅钙板、铝合金、矿棉吸音板、硅酸钙板、纸面石膏板。 附中学生宿舍 本单位工程为学生住宿用房,东临附中教学楼,相对标高±0....
