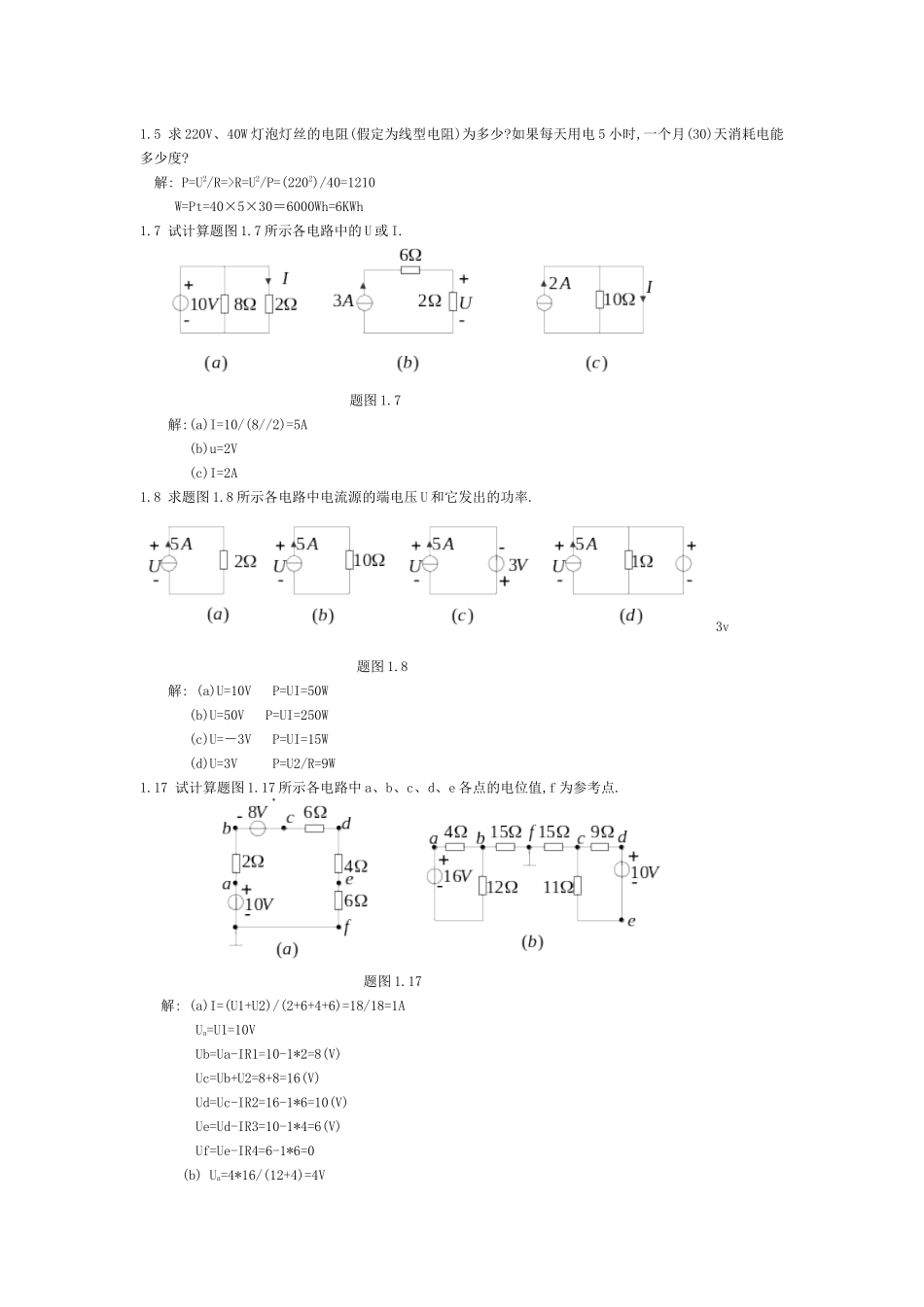

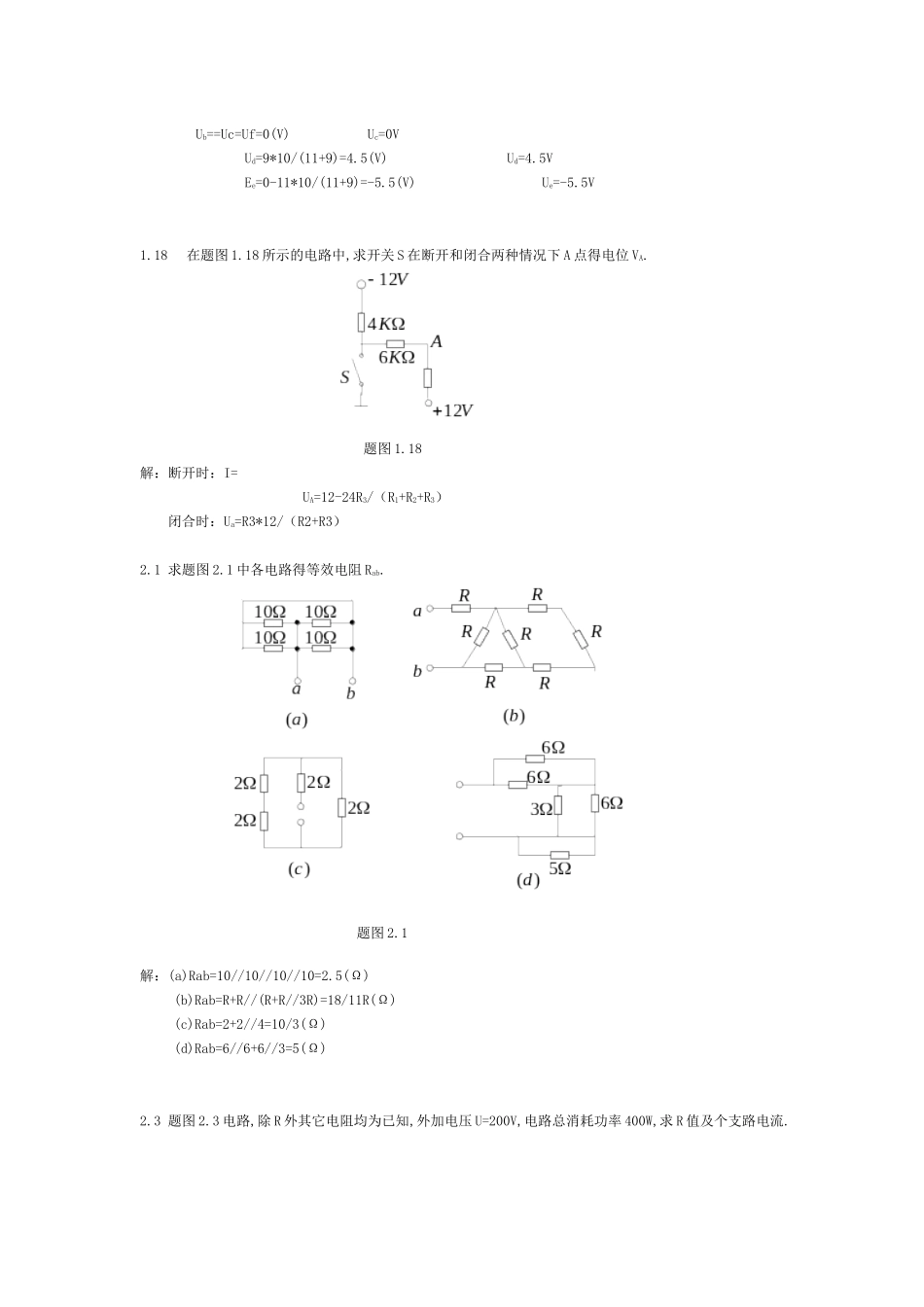

1.5 求 220V、40W 灯泡灯丝的电阻(假定为线型电阻)为多少?如果每天用电 5 小时,一个月(30)天消耗电能多少度? 解: P=U2/R=>R=U2/P=(2202)/40=1210W=Pt=40×5×30＝6000Wh=6KWh1.7 试计算题图 1.7 所示各电路中的 U 或 I. 题图 1.7 解:(a)I=10/(8//2)=5A (b)u=2V (c)I=2A1.8 求题图 1.8 所示各电路中电流源的端电压 U 和它发出的功率.3v 题图 1.8解: (a)U=10V P=UI=50W (b)U=50V P=UI=250W (c)U=－3V P=UI=15W (d)U=3V P=U2/R=9W 1.17 试计算题图 1.17 所示各电路中 a、b、c、d、e 各点的电位值,f 为参考点. 题图 1.17解: (a)I=(U1+U2)/(2+6+4+6)=18/18=1AUa=U1=10V Ub=Ua-IR1=10-1*2=8(V) Uc=Ub+U2=8+8=16(V)Ud=Uc-IR2=16-1*6=10(V)Ue=Ud-IR3=10-1*4=6(V)Uf=Ue-IR4=6-1*6=0 (b) Ua=4*16/(12+4)=4V Ub==Uc=Uf=0(V) Uc=0V Ud=9*10/(11+9)=4.5(V) Ud=4.5V Ee=0-11*10/(11+9)=-5.5(V) Ue=-5.5V 1.18在题图 1.18 所示的电路中,求开关 S 在断开和闭合两种情况下 A 点得电位 VA. 题图 1.18解：断开时：I=UA=12-24R3/（R1+R2+R3）闭合时：Ua=R3*12/（R2+R3）2.1 求题图 2.1 中各电路得等效电阻 Rab. 题图 2.1解：(a)Rab=10//10//10//10=2.5(Ω)(b)Rab=R+R//(R+R//3R)=18/11R(Ω)(c)Rab=2+2//4=10/3(Ω)(d)Rab=6//6+6//3=5(Ω)2.3 题图 2.3 电路,除 R 外其它电阻均为已知,外加电压 U=200V,电路总消耗功率 400W,求 R 值及个支路电流. 题图 2.3解：R 并=(50+50//50)//25=18.75Ω I=P/U=2A所以 R 总=R+R 并=U/I=200/2=100R=R 总-R 并=100-18.75=81.25Ω通过三条支路的电流分别为 I1=0.5A I2=1.5A I3=0.25A 2.7 用支路电流法求题图 2.7 所示各电路的支路电流 I. 题图 2.7解；(a)利用网孔电流分析法，通过两个网孔的电流(取顺时针为正)分别为：I1*R1+I3*R2-U1=0I2*R3+I3*R2-U2=0I1+I2-I3=0I1=2.4A I2=1.6A I3=4.0A (b)根据叠加定律，电流源单独作用时产生的I1=IS*R3/(R2+R3)=40/50=0.8A电压源单独作用时产生的电流I2=U1/(R2+R3)=40/50=0.8A 所以，总电流 I=I1+I2=1.6A2.13 试用叠加定理计算题图 2.13(a)中的电压 U 和图(b)中的电流 I.题图 2.13解：(a)U=-14V U1=I*R2=6*5/3=10V U2=IS*R 总=-3*8=-24U=U1+U2=10-24=14V (b)设 US2=0 I 总 1=US1/R 总 1=18/6=3AI1=I 总 1*R2/(R2+R3)=2A设 US1=0 R 总 2=R1//R2+R3=5.4 I2=US2/R 总 ...
