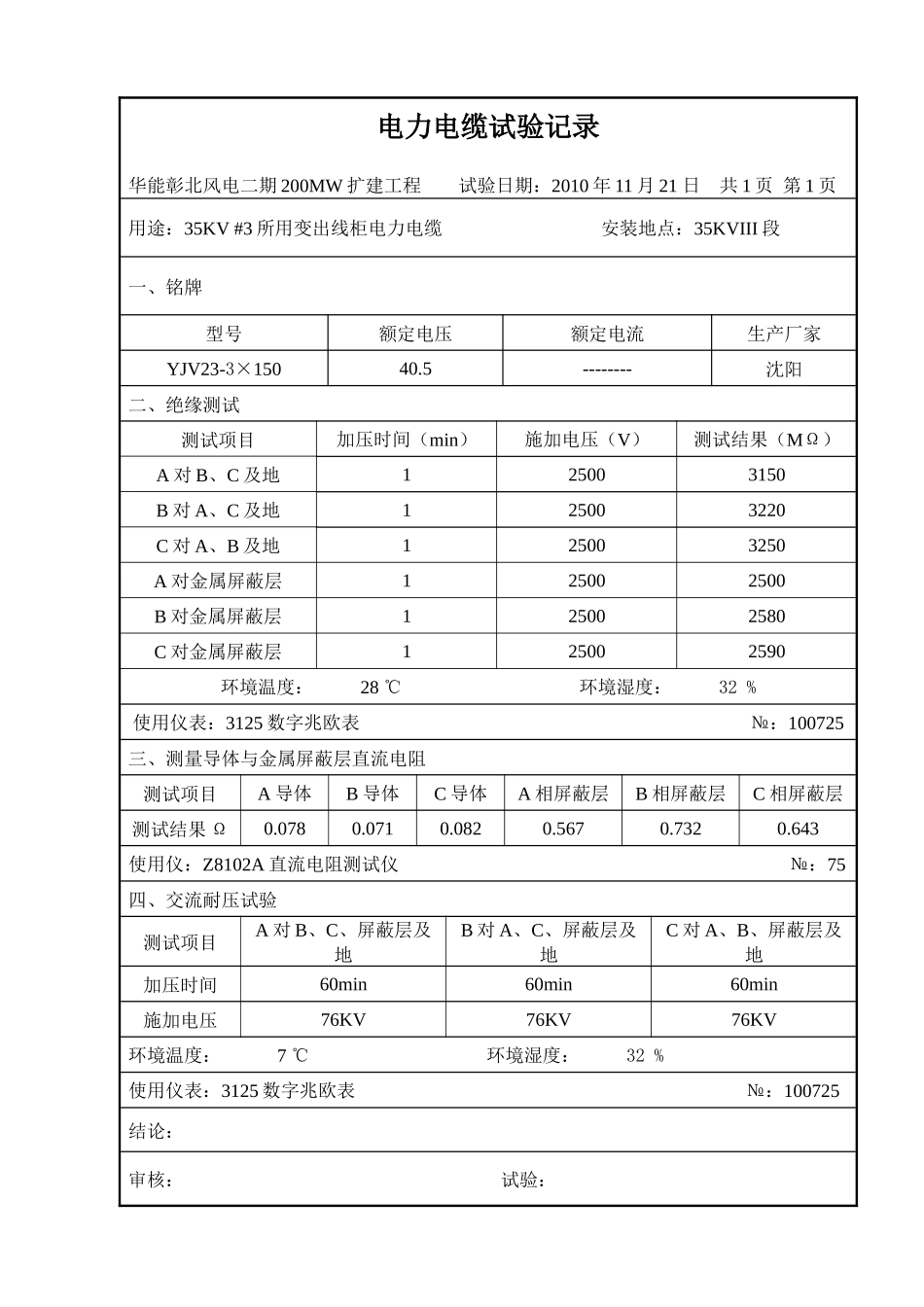

电力电缆试验记录华能彰北风电二期 200MW 扩建工程 试验日期:2010 年 11 月 21 日 共 1 页 第 1 页用途:35KV #3 所用变出线柜电力电缆 安装地点:35KVIII 段一、铭牌型号额定电压额定电流生产厂家YJV23-3×15040.5--------沈阳二、绝缘测试 测试项目加压时间(min)施加电压(V)测试结果(MΩ)A 对 B、C 及地125003150B 对 A、C 及地125003220C 对 A、B 及地125003250A 对金属屏蔽层125002500B 对金属屏蔽层125002580C 对金属屏蔽层125002590环境温度: 28 ℃ 环境湿度: 32 %使用仪表:3125 数字兆欧表 №:100725三、测量导体与金属屏蔽层直流电阻测试项目A 导体B 导体C 导体A 相屏蔽层B 相屏蔽层C 相屏蔽层测试结果 Ω0.0780.0710.0820.5670.7320.643使用仪:Z8102A 直流电阻测试仪 №:75四、交流耐压试验测试项目A 对 B、C、屏蔽层及地B 对 A、C、屏蔽层及地C 对 A、B、屏蔽层及地加压时间60min60min60min施加电压76KV76KV76KV环境温度: 7 ℃ 环境湿度: 32 %使用仪表:3125 数字兆欧表 №:100725结论: 审核: 试验:电力电缆试验记录华能彰北风电二期 200MW 扩建工程 试验日期:2010 年 11 月 21 日 共 1 页 第 1 页用途: #3 无功补偿出线柜电力电缆 安装地点:35KVI 段 1AH03 柜一、铭牌型号额定电压额定电流生产厂家二、绝缘测试 测试项目加压时间(min)施加电压(V)测试结果(MΩ)A 对 B、C 及地B 对 A、C 及地C 对 A、B 及地A 对金属屏蔽层B 对金属屏蔽层C 对金属屏蔽层环境温度: 34 ℃ 环境湿度: 42 %使用仪表:3125 数字兆欧表 №:100725三、测量导体与金属屏蔽层直流电阻测试项目A 导体B 导体C 导体A 相屏蔽层B 相屏蔽层C 相屏蔽层测试结果使用仪:Z8102A 直流电阻测试仪 №:75四、交流耐压试验测试项目A 对 B、C、屏蔽层及地B 对 A、C、屏蔽层及地C 对 A、B、屏蔽层及地加压时间60min60min60min施加电压42KV42KV42KV环境温度: 34 ℃ 环境湿度: 42 %使用仪表:3125 数字兆欧表 №:100725结论: 审核: 试验:电力电缆试验记录华能通辽开鲁建华风电 300MW 工程 试验日期:2010 年 07 月 16 日 共 1 页 第 1 页用途: #1 无功补偿出线柜电力电缆 安装地点:35KVI 段 1AH05 柜一、铭牌型号额定电压额定电流生产厂家二、绝缘测试 测试项目加压时间(min)施加电...
