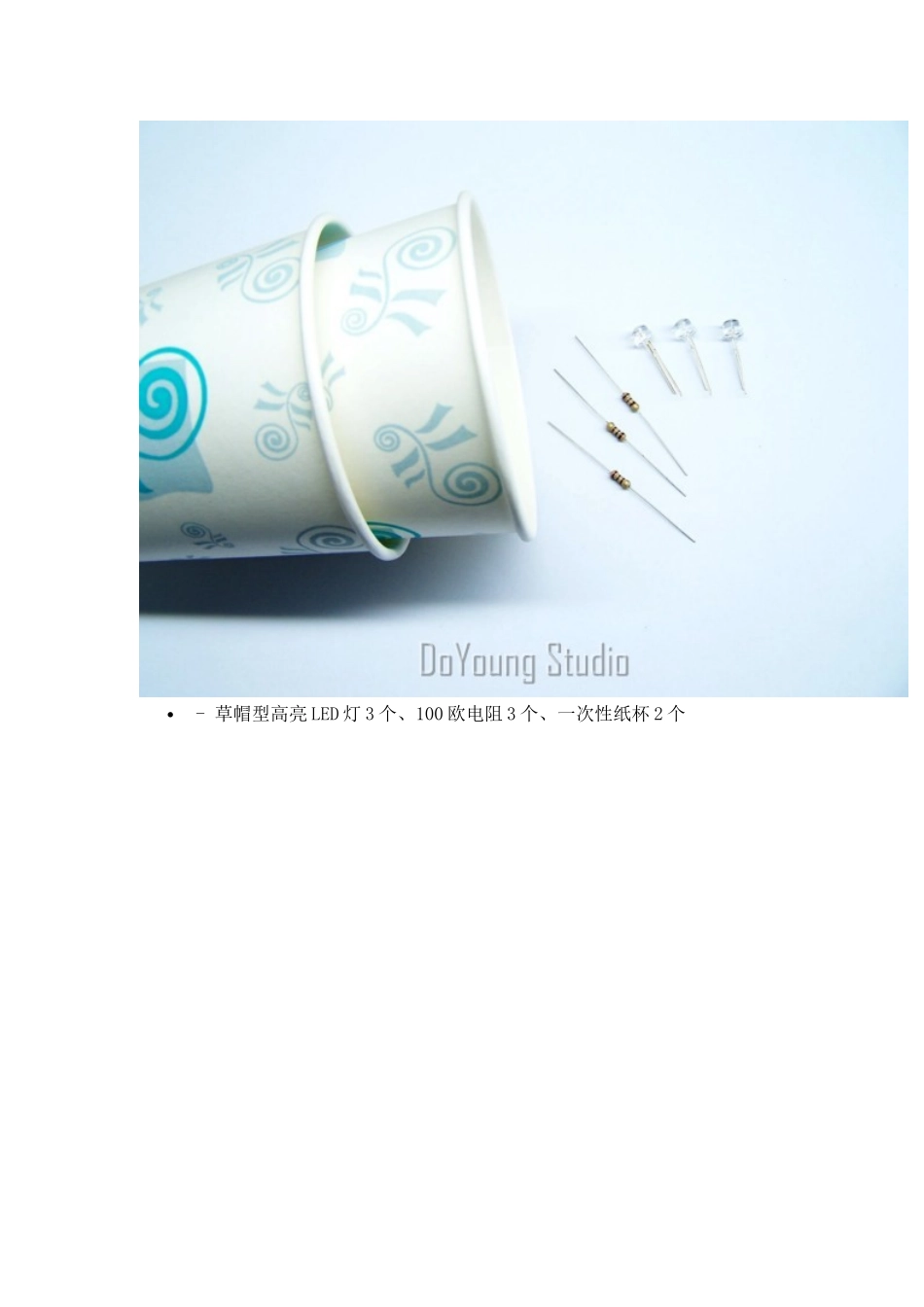

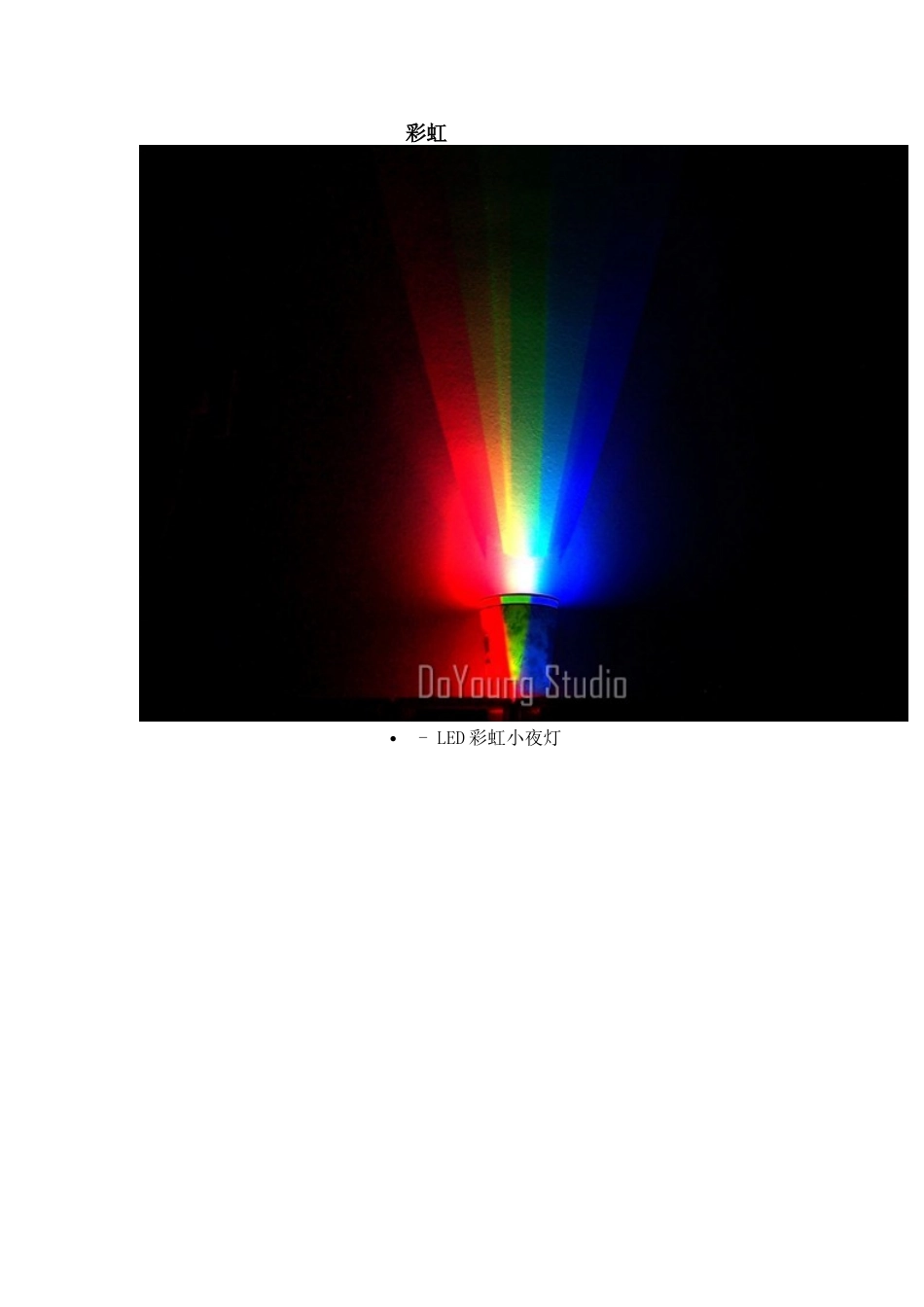

彩虹- LED 彩虹小夜灯- 所需材料（LED、电阻、电源、USB 线、名片、一次性杯）- 电路原理图- 草帽型高亮 LED 灯 3 个、100 欧电阻 3 个、一次性纸杯 2 个- 在其中一个纸杯底面画出如图的电路- 将相应的电阻和 LED 灯插上底面上（穿透底面）- 然后在将所有元器件从正面插回到底面- 将元器件的引脚按电路原理图连接并焊接- 在正面的 LED 灯应高出杯底一段距离- USB-A 转 miniUSB 线 1 条- 剪去 miniUSB 一端的接头 剪去 2 数据线 只留+5V 和 GND- 在另一个纸杯的侧面钻一个孔- 把 USB 线穿入纸杯上的孔- 将 USB 线焊接在 LED 灯的电路上- 将两个纸杯套合在一起- 插上 USB 电源适配器- 把三张名片按上图所示插在纸杯里 隔开 3 色 LED 灯- 可以根据自己的喜好来调整名片的角度- 夏天可多一些蓝色（冷色） 冬天可多一些红色（温色）- 将小夜灯摆放在靠近墙壁处- 关上室内的其他光源 彩虹小灯让你的夜晚更有情调小星星 - LED 圣诞小星星- 所需材料（LED、电池、双面胶纸）- 普通 5mm 透明外壳的高亮 LED（5pcs）- 将 LED 灯直接插在电池的两极上- 5 个 LED 以电池为中心排列成五角星形状- 必须使用同颜色、同一型号的 LED 才能保证亮度一致- 五角星角度调整好后用双面胶纸在电池正极一侧固定- 废弃的胶纸底纸可以塞进电池负极一侧作为开关- 不使用时将纸片塞入电池负极，熄灭所有 LED 灯- 用不同颜色的 LED 灯相互搭配，产生更绚丽的效果- 在暗光环境中 5 个 LED 灯所投射的光可以组成五角星的图案- 在平安夜和圣诞夜把小星星装点在墙上 丰富你的节日气氛- 试着用不同数量、不同颜色的 LED 灯组合出更美丽的星空吧！
