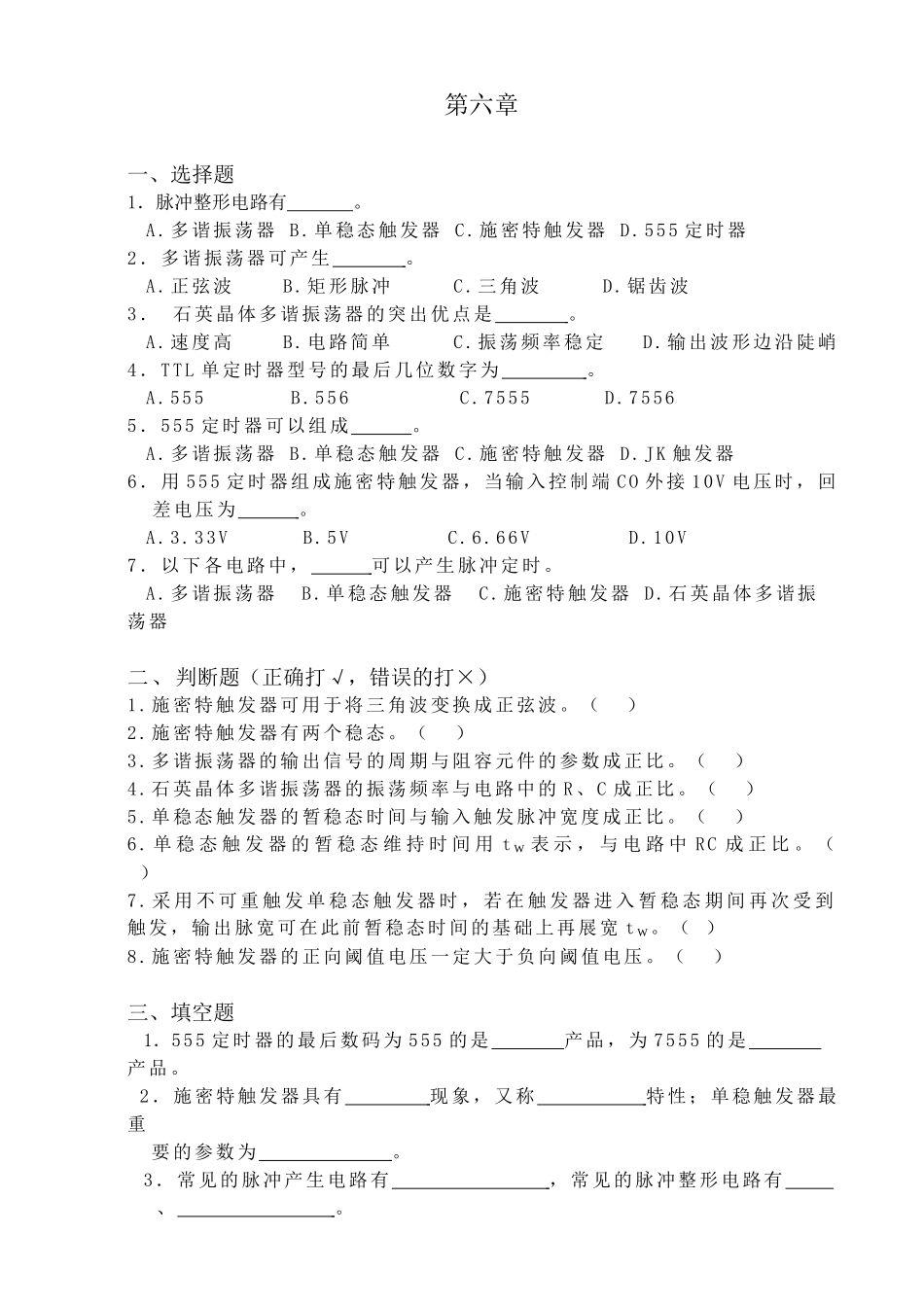

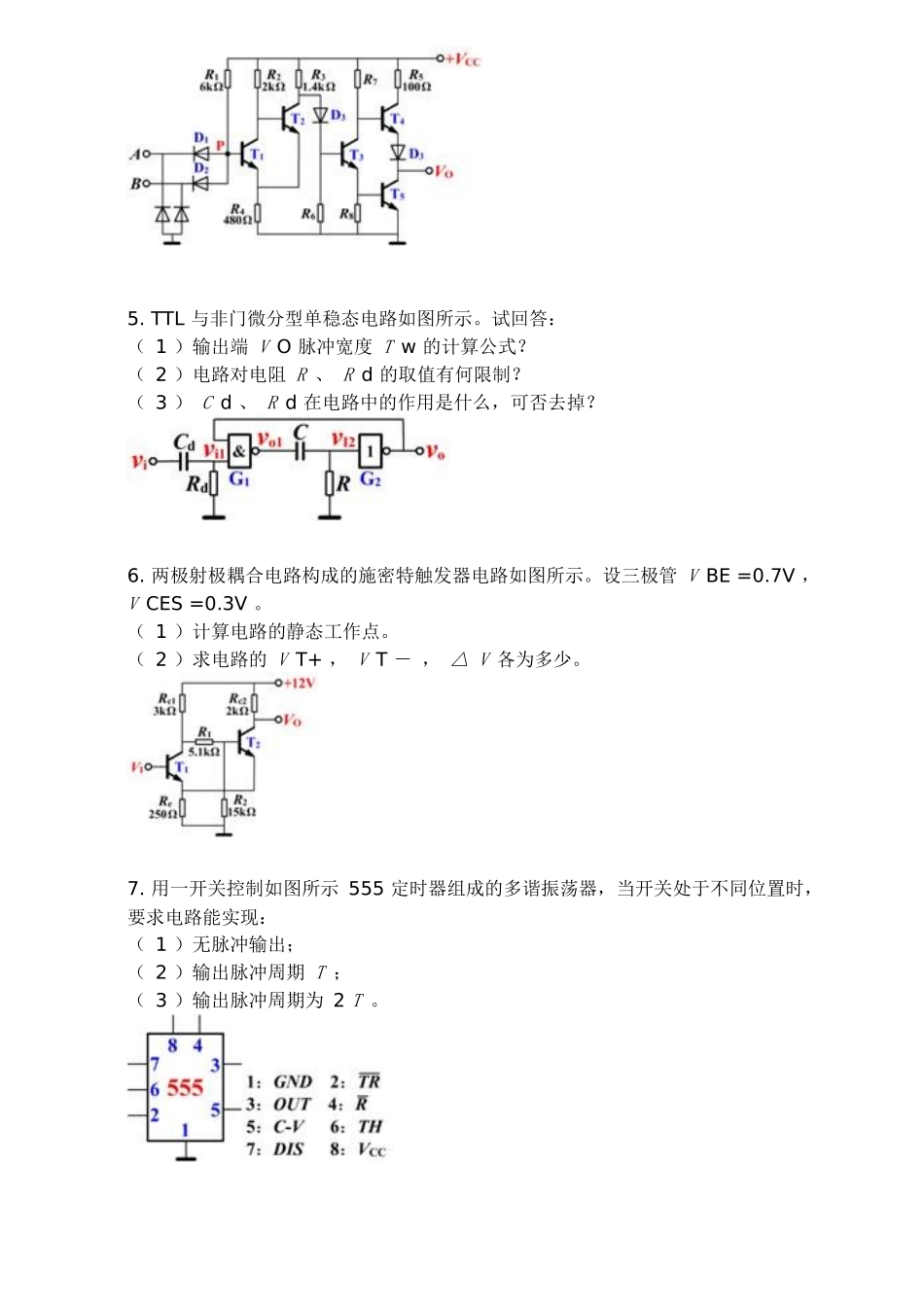

第六章一、选择题1．脉冲整形电路有 。A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.555 定时器2．多谐振荡器可产生 。A.正弦波 B.矩形脉冲 C.三角波 D.锯齿波3． 石英晶体多谐振荡器的突出优点是 。A.速度高 B.电路简单 C.振荡频率稳定 D.输出波形边沿陡峭4．TTL 单定时器型号的最后几位数字为 。A.555 B.556 C.7555 D.75565．555 定时器可以组成 。A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.JK 触发器6．用 555 定时器组成施密特触发器，当输入控制端 CO 外接 10V 电压时，回差电压为 。A.3.33V B.5V C.6.66V D.10V7．以下各电路中， 可以产生脉冲定时。 A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.石英晶体多谐振荡器二、判断题（正确打√，错误的打×）1.施密特触发器可用于将三角波变换成正弦波。（ ）2.施密特触发器有两个稳态。（ ）3.多谐振荡器的输出信号的周期与阻容元件的参数成正比。（ ）4.石英晶体多谐振荡器的振荡频率与电路中的 R、C 成正比。（ ）5.单稳态触发器的暂稳态时间与输入触发脉冲宽度成正比。（ ）6. 单 稳 态 触 发 器 的 暂 稳 态 维 持 时 间 用 t W 表 示 ， 与 电 路 中 RC 成 正 比 。 （ ）7. 采 用 不 可 重 触 发 单 稳 态 触 发 器 时 ， 若 在 触 发 器 进 入 暂 稳 态 期 间 再 次 受 到触发，输出脉宽可在此前暂稳态时间的基础上再展宽 t W。（ ）8.施密特触发器的正向阈值电压一定大于负向阈值电压。（ ）三、填空题1．555 定时器的最后数码为 555 的是 产品，为 7555 的是 产品。2．施密特触发器具有 现象，又称 特性；单稳触发器最重 要的参数为 。3．常见的脉冲产生电路有 ，常见的脉冲整形电路有 、 。4 ． 为 了 实 现 高 的 频 率 稳 定 度 ， 常 采 用 振 荡 器 ； 单 稳 态 触 发 器 受到外触发时进入 态。四、练习题1. 如图所示的单稳态触发器电路中， G 1 和 G 2 为 CMOS 或非门，电源电压 V DD =15V 。已知 R d = 100k Ω， R = 51 k Ω， C d = 1000pF ， C = 0.01 μ F 。试计算输出脉冲的宽度和幅度。 2. TTL 与非门和二极管 D 组成的施密特触发器电路如图所示。已知与非门的 V T = 1.1V ，二极管导通压降 V D = 0.7V 。试求电路的 V T+ 、 V T － 和...
