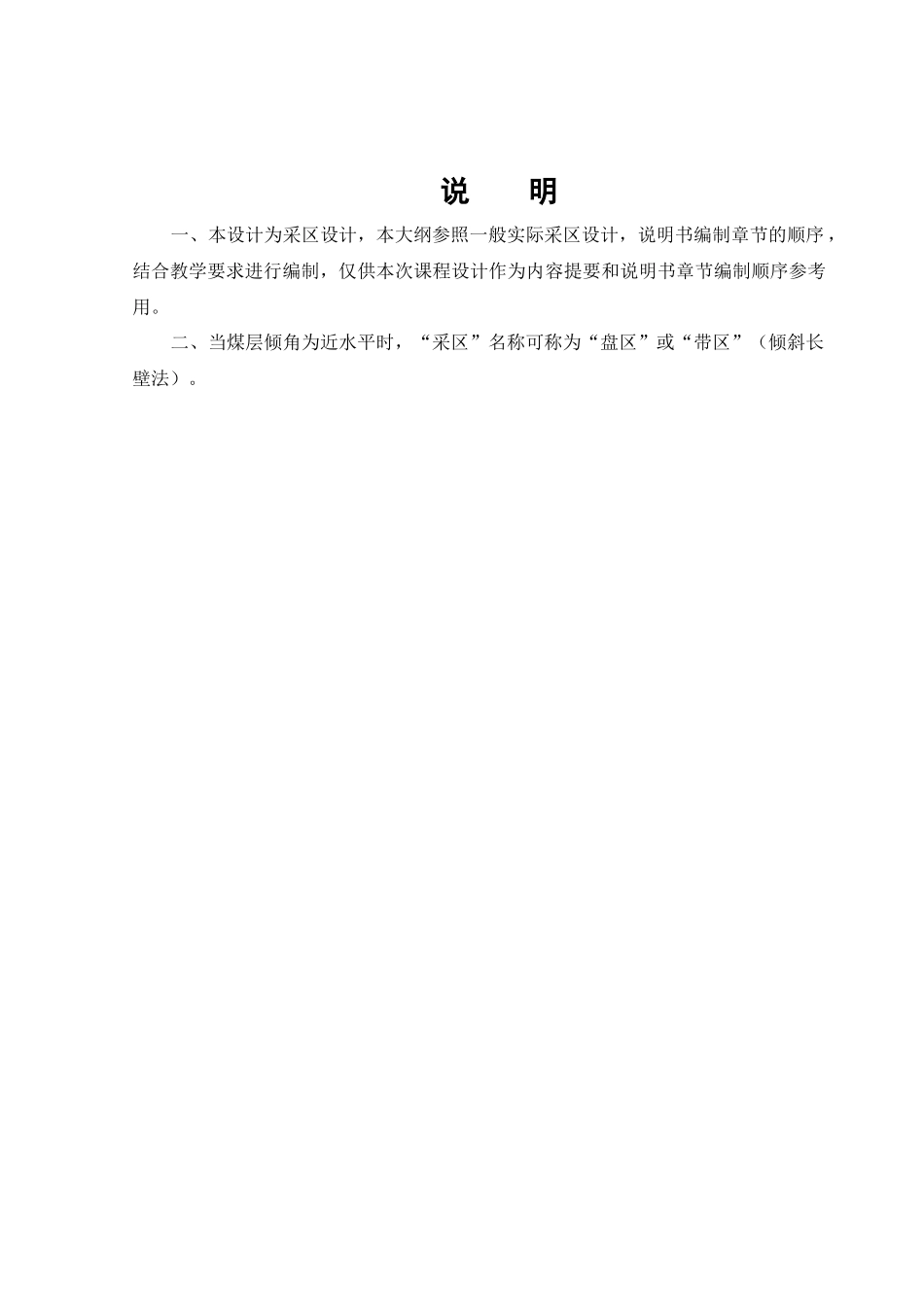

《矿井开采》课程设计 设计指导书 河南理工大学安全科学与工程学院2013 年 1 月说 明一、本设计为采区设计，本大纲参照一般实际采区设计，说明书编制章节的顺序 ，结合教学要求进行编制，仅供本次课程设计作为内容提要和说明书章节编制顺序参考用
二、当煤层倾角为近水平时，“采区”名称可称为“盘区”或“带区”（倾斜长壁法）

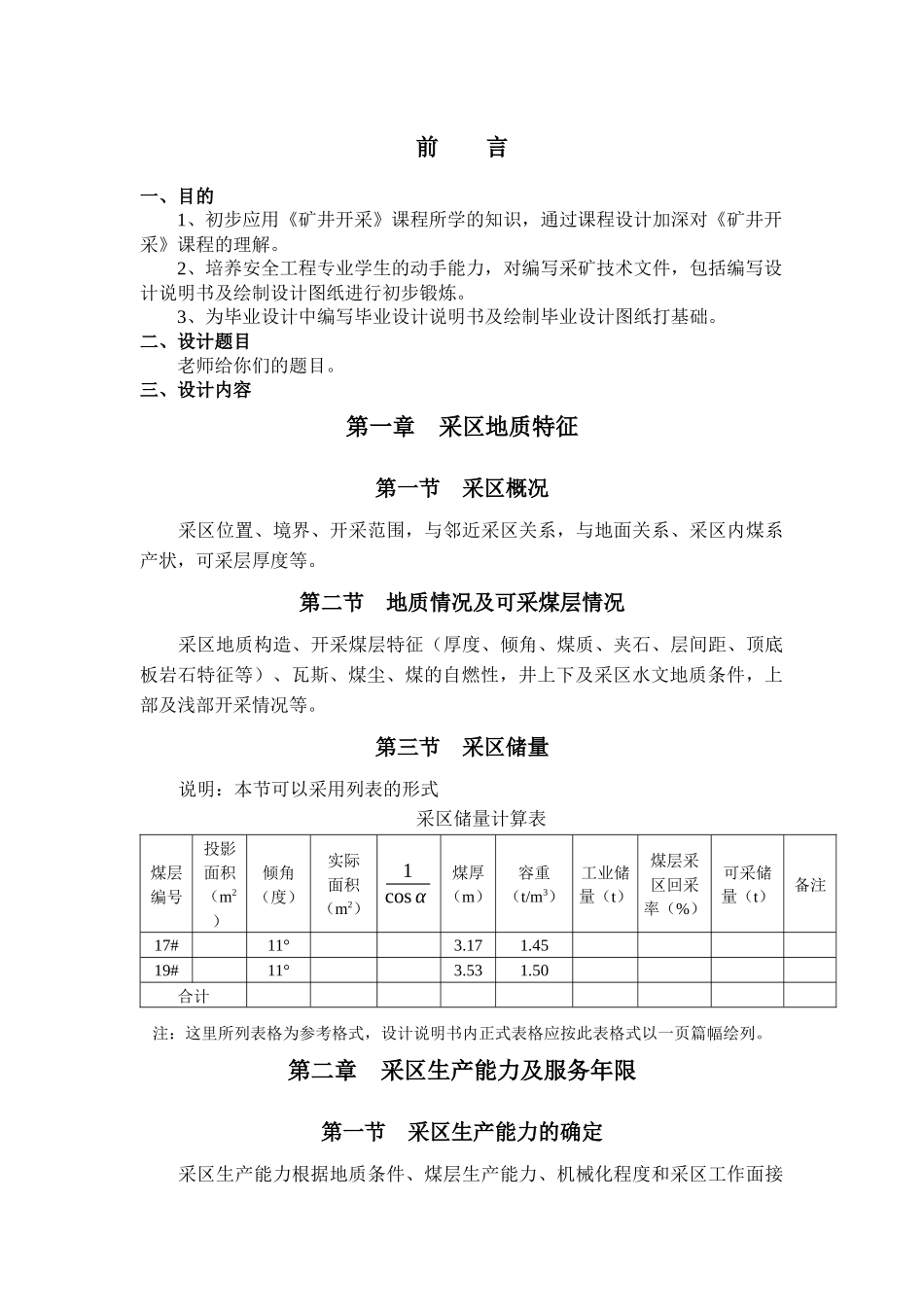

前 言一、目的 1、初步应用《矿井开采》课程所学的知识，通过课程设计加深对《矿井开采》课程的理解
2、培养安全工程专业学生的动手能力，对编写采矿技术文件，包括编写设计说明书及绘制设计图纸进行初步锻炼
3、为毕业设计中编写毕业设计说明书及绘制毕业设计图纸打基础
二、设计题目老师给你们的题目
三、设计内容第一章 采区地质特征第一节 采区概况采区位置、境界、开采范围，与邻近采区关系，与地面关系、采区内煤系产状，可采层厚度等
第二节 地质情况及可采煤层情况采区地质构造、开采煤层特征（厚度、倾角、煤质、夹石、层间距、顶底板岩石特征等）、瓦斯、煤尘、煤的自燃性，井上下及采区水文地质条件，上部及浅部开采情况等
第三节 采区储量说明：本节可以采用列表的形式 采区储量计算表煤层编号投影面积（m2）倾角（度）实际面积（m2）1cos α煤厚（m）容重（t/m3）工业储量（t）煤层采区回采率（%）可采储量（t）备注17#11°3
4519#11°3
50合计注：这里所列表格为参考格式，设计说明书内正式表格应按此表格式以一页篇幅绘列
第二章 采区生产能力及服务年限第一节 采区生产能力的确定采区生产能力根据地质条件、煤层生产能力、机械化程度和采区工作面接替关系等因素确定，当用综采时，一般为 80～120 万 t/a；高档时，一般为 50～90 万 t/a；普机时（包括高档）一般为 40～75 万 t/a；炮采时，一般为 10～50 万 t/a
第二节 采区服务年限T=
