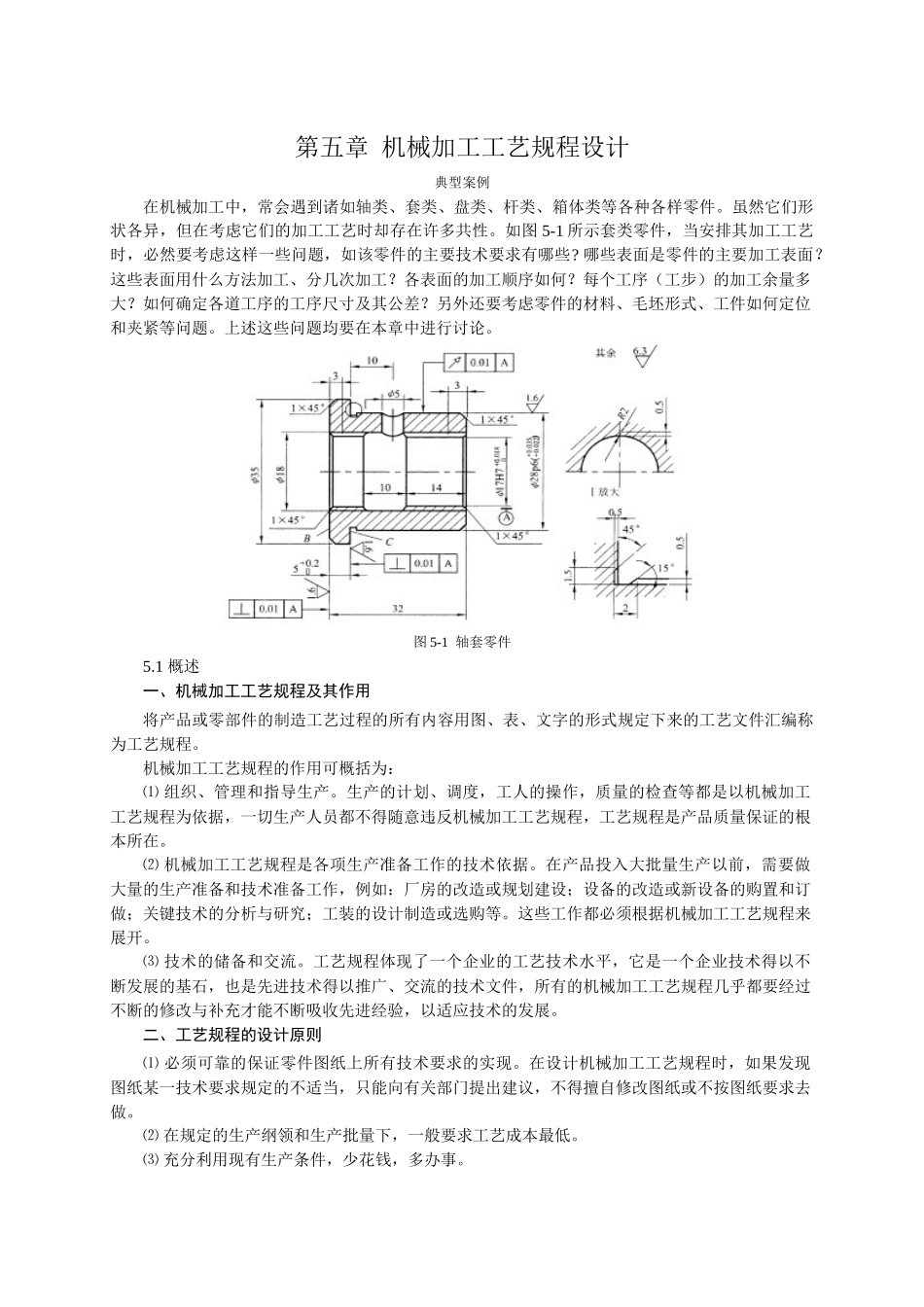

第五章 机械加工工艺规程设计典型案例在机械加工中，常会遇到诸如轴类、套类、盘类、杆类、箱体类等各种各样零件。虽然它们形状各异，但在考虑它们的加工工艺时却存在许多共性。如图 5-1 所示套类零件，当安排其加工工艺时，必然要考虑这样一些问题，如该零件的主要技术要求有哪些? 哪些表面是零件的主要加工表面？这些表面用什么方法加工、分几次加工？各表面的加工顺序如何？每个工序（工步）的加工余量多大？如何确定各道工序的工序尺寸及其公差？另外还要考虑零件的材料、毛坯形式、工件如何定位和夹紧等问题。上述这些问题均要在本章中进行讨论。图 5-1 轴套零件5.1 概述一、机械加工工艺规程及其作用将产品或零部件的制造工艺过程的所有内容用图、表、文字的形式规定下来的工艺文件汇编称为工艺规程。机械加工工艺规程的作用可概括为： ⑴ 组织、管理和指导生产。生产的计划、调度，工人的操作，质量的检查等都是以机械加工工艺规程为依据，一切生产人员都不得随意违反机械加工工艺规程，工艺规程是产品质量保证的根本所在。 ⑵ 机械加工工艺规程是各项生产准备工作的技术依据。在产品投入大批量生产以前，需要做大量的生产准备和技术准备工作，例如：厂房的改造或规划建设；设备的改造或新设备的购置和订做；关键技术的分析与研究；工装的设计制造或选购等。这些工作都必须根据机械加工工艺规程来展开。 ⑶ 技术的储备和交流。工艺规程体现了一个企业的工艺技术水平，它是一个企业技术得以不断发展的基石，也是先进技术得以推广、交流的技术文件，所有的机械加工工艺规程几乎都要经过不断的修改与补充才能不断吸收先进经验，以适应技术的发展。二、工艺规程的设计原则 ⑴ 必须可靠的保证零件图纸上所有技术要求的实现。在设计机械加工工艺规程时，如果发现图纸某一技术要求规定的不适当，只能向有关部门提出建议，不得擅自修改图纸或不按图纸要求去做。 ⑵ 在规定的生产纲领和生产批量下，一般要求工艺成本最低。 ⑶ 充分利用现有生产条件，少花钱，多办事。 ⑷ 尽量减轻工人的劳动强度，保障生产安全，创造良好、文明的 劳动条件。三、工艺规程设计所需的原始资料在制订机械加工工艺规程时，必须具备下列原始资料： ⑴ 零件图和产品整套装配图； ⑵ 产品的生产纲领和生产类型； ⑶ 产品的质量验收标准； ⑷ 毛坯情况； ⑸ 本厂的生产条件和技术水平； ⑹ 国内外生产技术发展情况。四、工艺规程设计的步...
