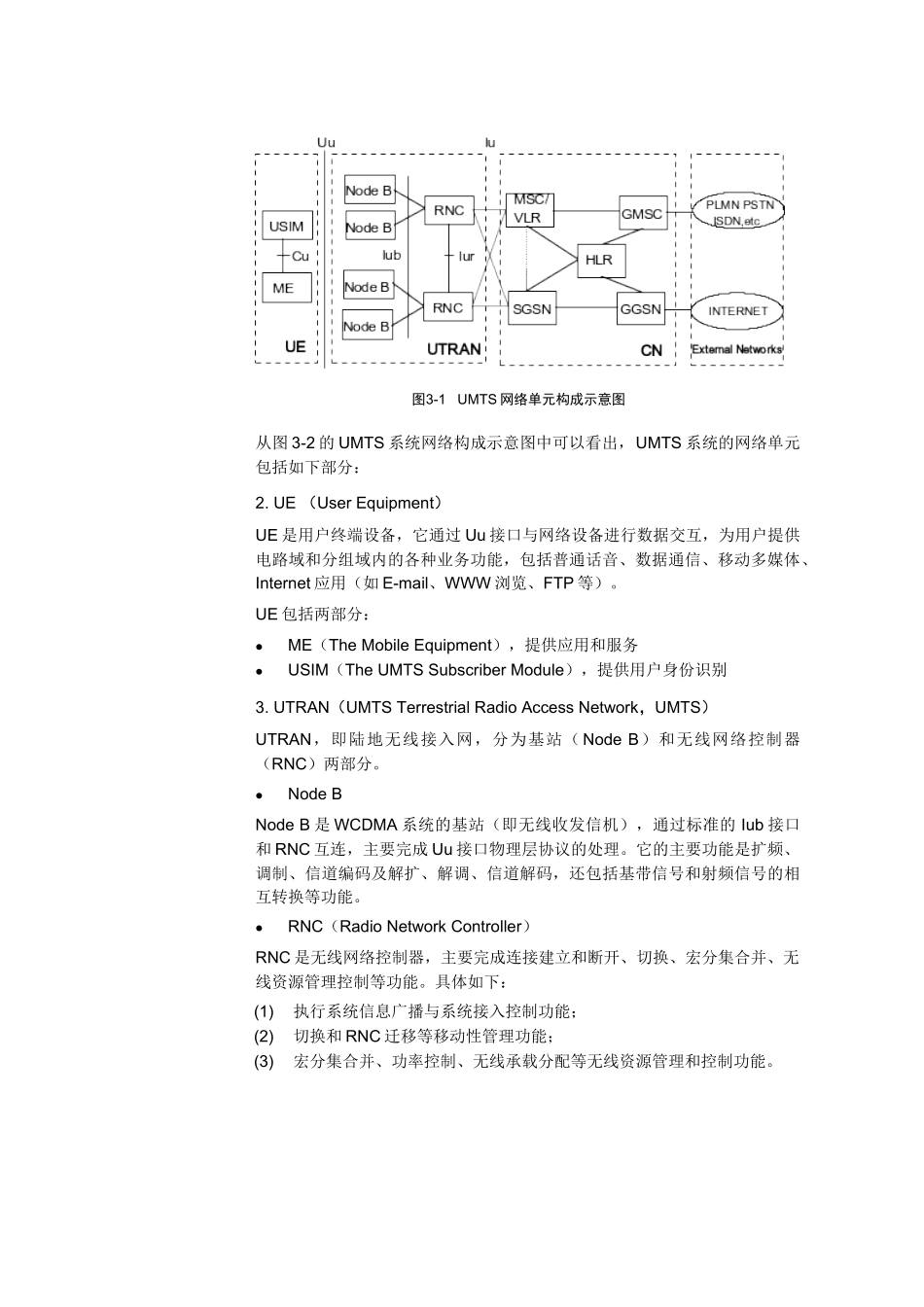

第第33章 章 WCDMA 系统结构3.1 概述UMTS（Universal Mobile Telecommunications System、通用移动通信系统）是采用 WCDMA 空中接口技术的第三代移动通信系统，通常也把 UMTS系统称为 WCDMA 通信系统。UMTS 系统采用了与第二代移动通信系统类似的结构，包括无线接入网络（Radio Access Network，RAN）和核心网络（Core Network，CN）。其中无线接入网络用于处理所有与无线有关的功能，而 CN 处理 UMTS 系统内所有的话音呼叫和数据连接，并实现与外部网络的交换和路由功能。CN 从逻辑上分为电路交换域（Circuit Switched Domain, CS ） 和 分 组 交 换 域 （ Packet Switched Domain, PS）。UTRAN、CN 与用户设备（User Equipment，UE）一起构成了整个UMTS 系统。其系统结构如图 3-1 所示。图3-1 UMTS 的系统结构从 3GPP R99 标准的角度来看，UE 和 UTRAN（UMTS 的陆地无线接入网络）由全新的协议构成，其设计基于 WCDMA 无线技术。而 CN 则采用了GSM/GPRS 的定义，这样可以实现网络的平滑过度，此外在第三代网络建设的初期可以实现全球漫游。3.1.1 UMTS 系统网络构成UMTS 网络单元构成如图 3-2 所示。图3-1 UMTS 网络单元构成示意图从图 3-2 的 UMTS 系统网络构成示意图中可以看出，UMTS 系统的网络单元包括如下部分：2. UE （User Equipment）UE 是用户终端设备，它通过 Uu 接口与网络设备进行数据交互，为用户提供电路域和分组域内的各种业务功能，包括普通话音、数据通信、移动多媒体、Internet 应用（如 E-mail、WWW 浏览、FTP 等）。UE 包括两部分：ME（The Mobile Equipment），提供应用和服务USIM（The UMTS Subscriber Module），提供用户身份识别3. UTRAN（UMTS Terrestrial Radio Access Network，UMTS）UTRAN，即陆地无线接入网，分为基站（ Node B）和无线网络控制器（RNC）两部分。Node BNode B 是 WCDMA 系统的基站（即无线收发信机），通过标准的 Iub 接口和 RNC 互连，主要完成 Uu 接口物理层协议的处理。它的主要功能是扩频、调制、信道编码及解扩、解调、信道解码，还包括基带信号和射频信号的相互转换等功能。RNC（Radio Network Controller）RNC 是无线网络控制器，主要完成连接建立和断开、切换、宏分集合并、无线资源管理控制等功能。具体如下：(1) 执行系统信息广播与系统接入控制功能；(2) 切换和 RN...
