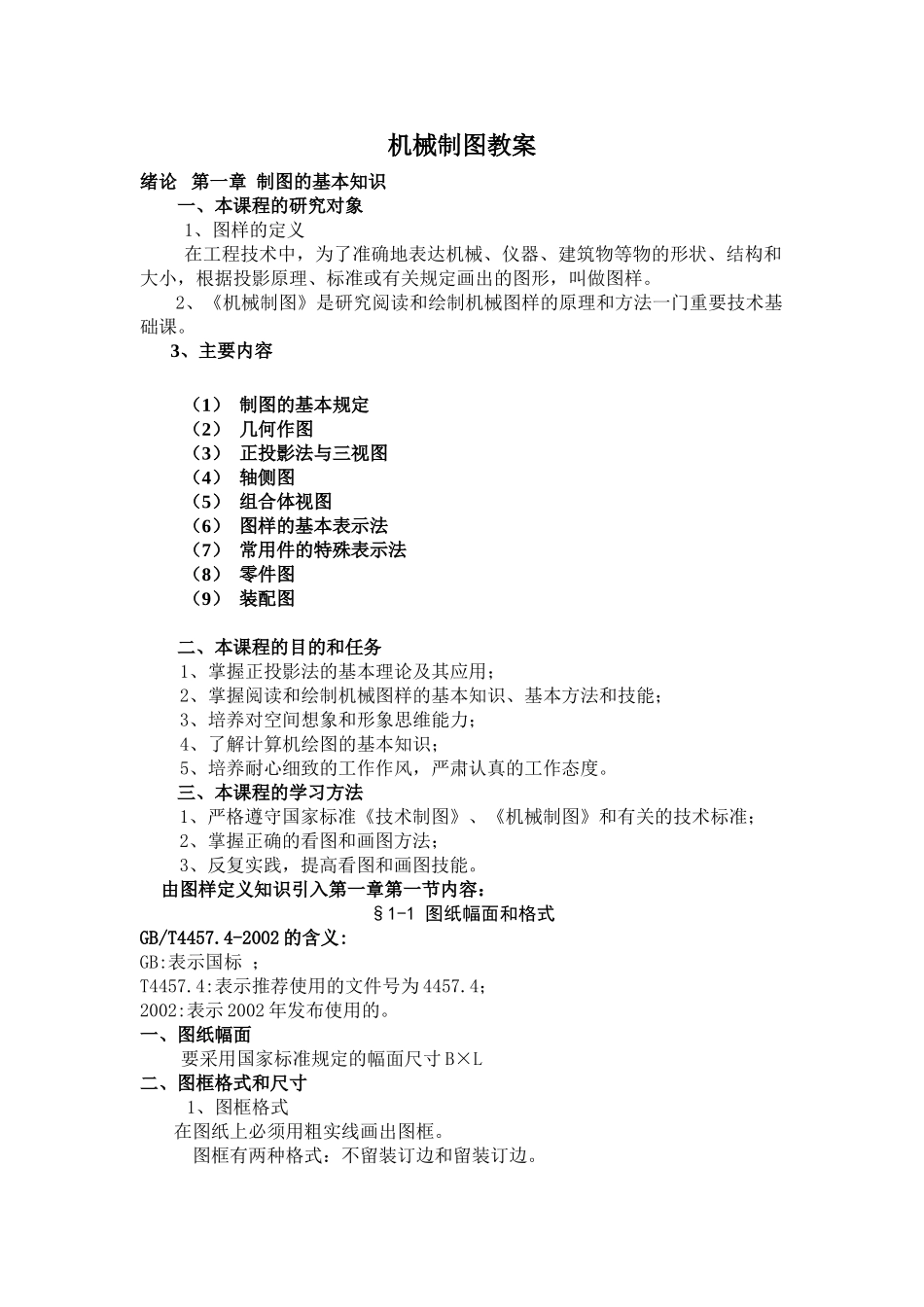

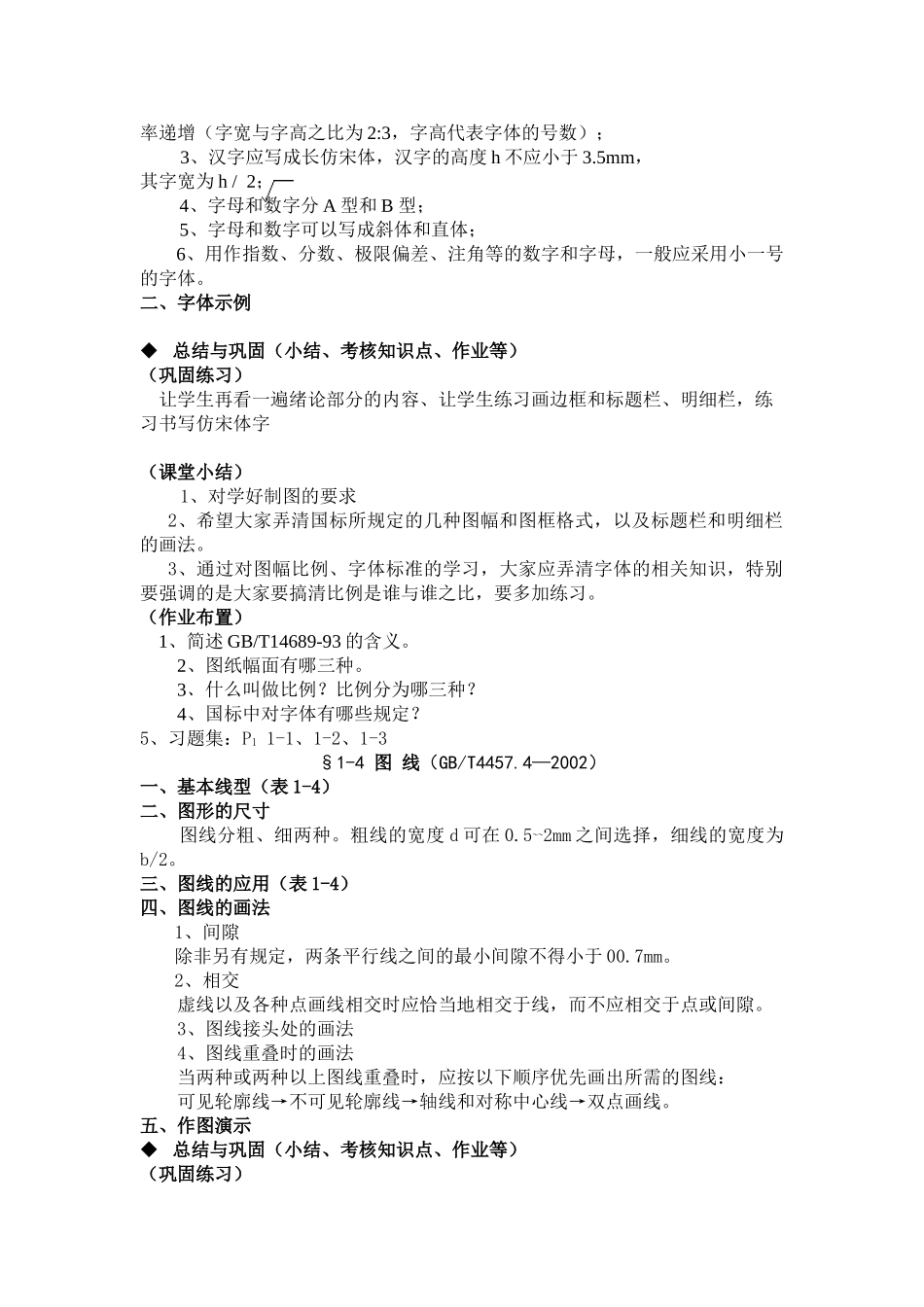

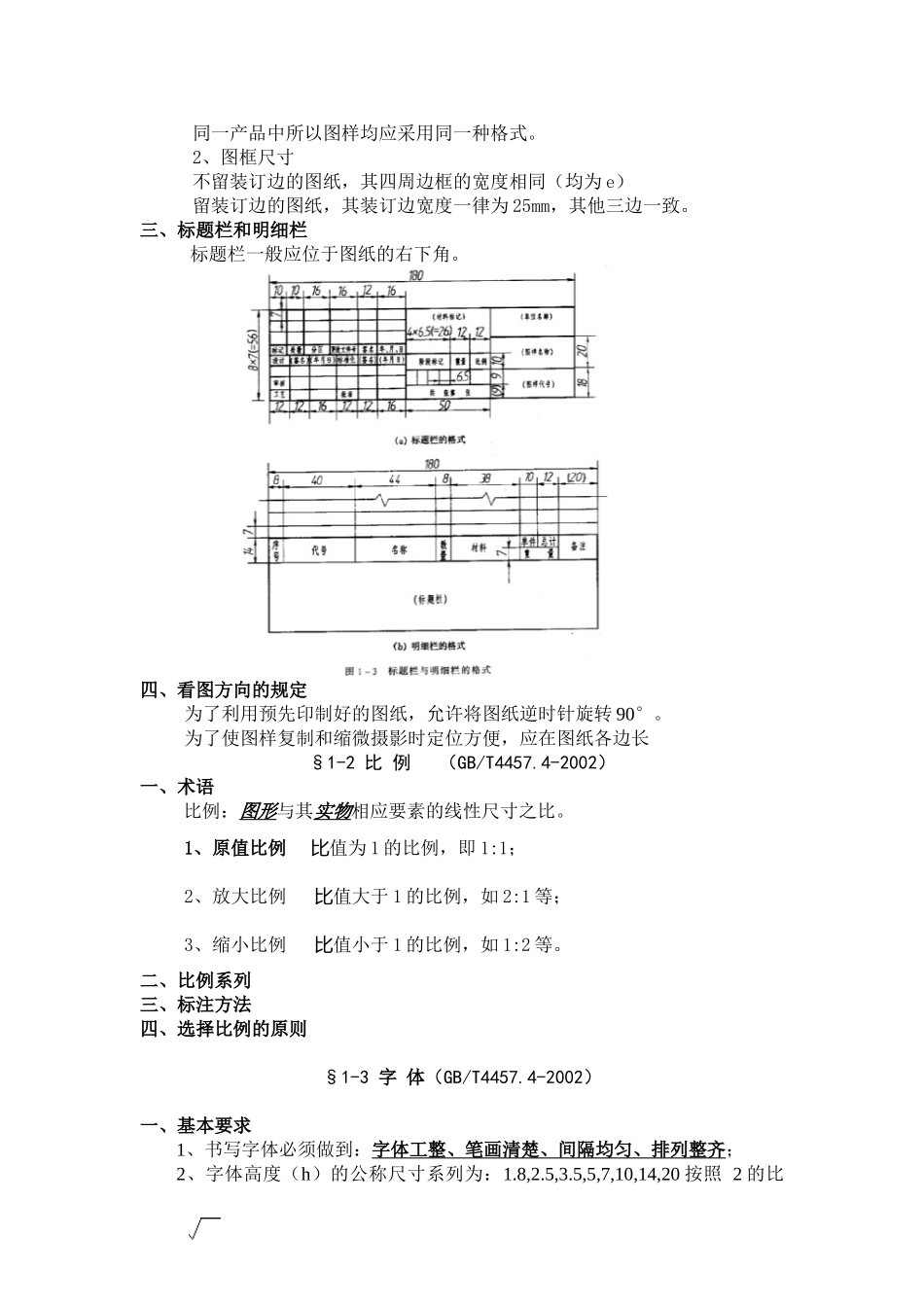

机械制图教案绪论 第一章 制图的基本知识一、本课程的研究对象1、图样的定义在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。 3、主要内容（1） 制图的基本规定（2） 几何作图（3） 正投影法与三视图（4） 轴侧图（5） 组合体视图（6） 图样的基本表示法（7） 常用件的特殊表示法（8） 零件图（9） 装配图二、本课程的目的和任务1、掌握正投影法的基本理论及其应用；2、掌握阅读和绘制机械图样的基本知识、基本方法和技能；3、培养对空间想象和形象思维能力；4、了解计算机绘图的基本知识；5、培养耐心细致的工作作风，严肃认真的工作态度。三、本课程的学习方法 1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准； 2、掌握正确的看图和画图方法； 3、反复实践，提高看图和画图技能。由图样定义知识引入第一章第一节内容：§1-1 图纸幅面和格式GB/T4457.4-2002 的含义: GB:表示国标 ；T4457.4:表示推荐使用的文件号为 4457.4；2002:表示 2002 年发布使用的。一、图纸幅面要采用国家标准规定的幅面尺寸 B×L二、图框格式和尺寸1、图框格式在图纸上必须用粗实线画出图框。 图框有两种格式：不留装订边和留装订边。 同一产品中所以图样均应采用同一种格式。 2、图框尺寸不留装订边的图纸，其四周边框的宽度相同（均为 e）留装订边的图纸，其装订边宽度一律为 25mm，其他三边一致。三、标题栏和明细栏 标题栏一般应位于图纸的右下角。四、看图方向的规定为了利用预先印制好的图纸，允许将图纸逆时针旋转 90°。为了使图样复制和缩微摄影时定位方便，应在图纸各边长§1-2 比 例 （GB/T4457.4-2002）一、术语比例：图形与其实物相应要素的线性尺寸之比。1、原值比例 比值为 1 的比例，即 1:1；2、放大比例 比值大于 1 的比例，如 2:1 等；3、缩小比例 比值小于 1 的比例，如 1:2 等。二、比例系列三、标注方法四、选择比例的原则§1-3 字 体（GB/T4457.4-2002）一、基本要求1、书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐；2、字体高度（h）的公称尺寸系列为：1.8,2.5,3.5,5,7,10,14,20 按照 2 的比率递增（字宽与字高之比为 2:3，字高代表字体的号数）；3、汉字应写成长仿宋体，汉字的高度 h 不应小于 3.5...
