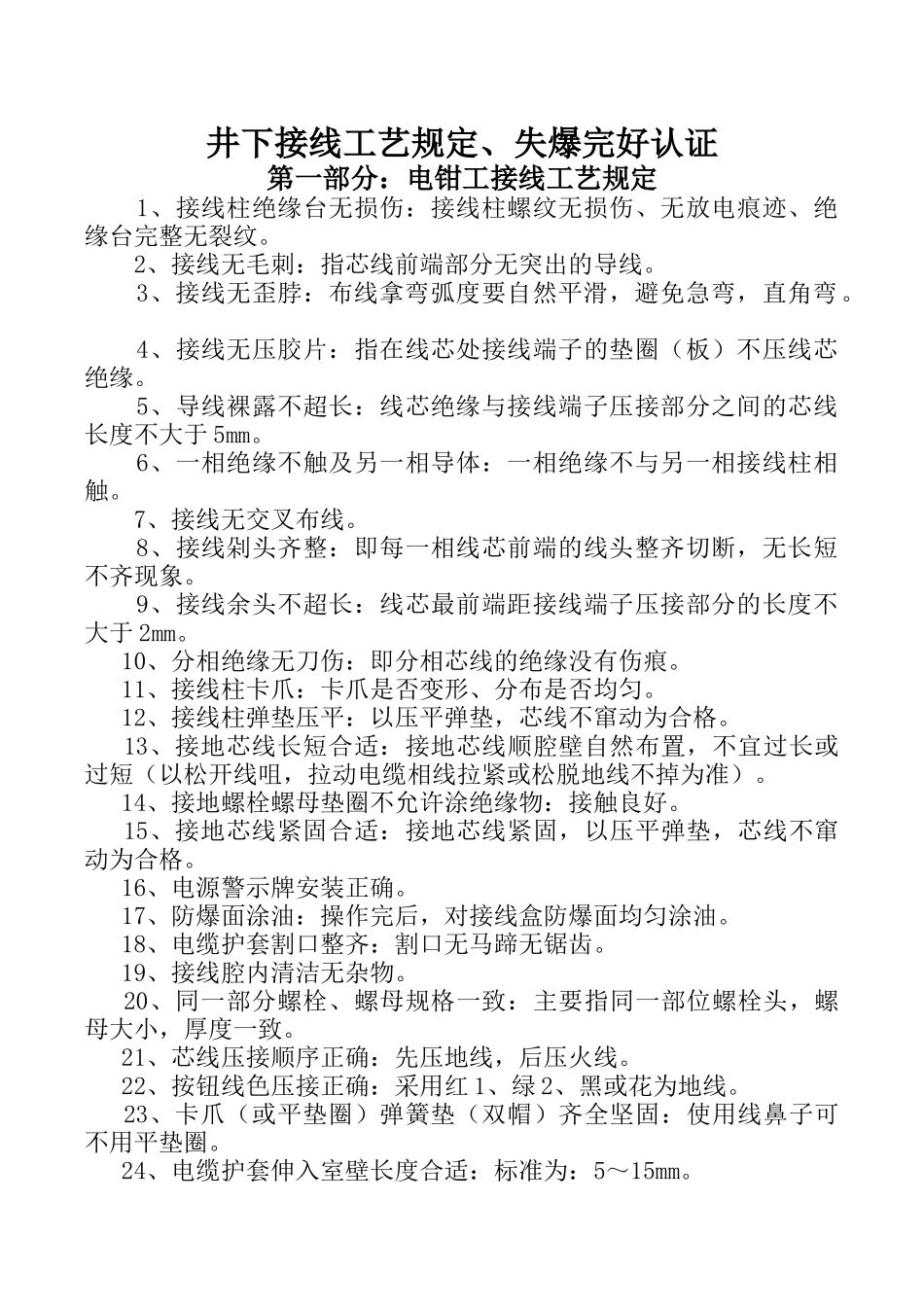

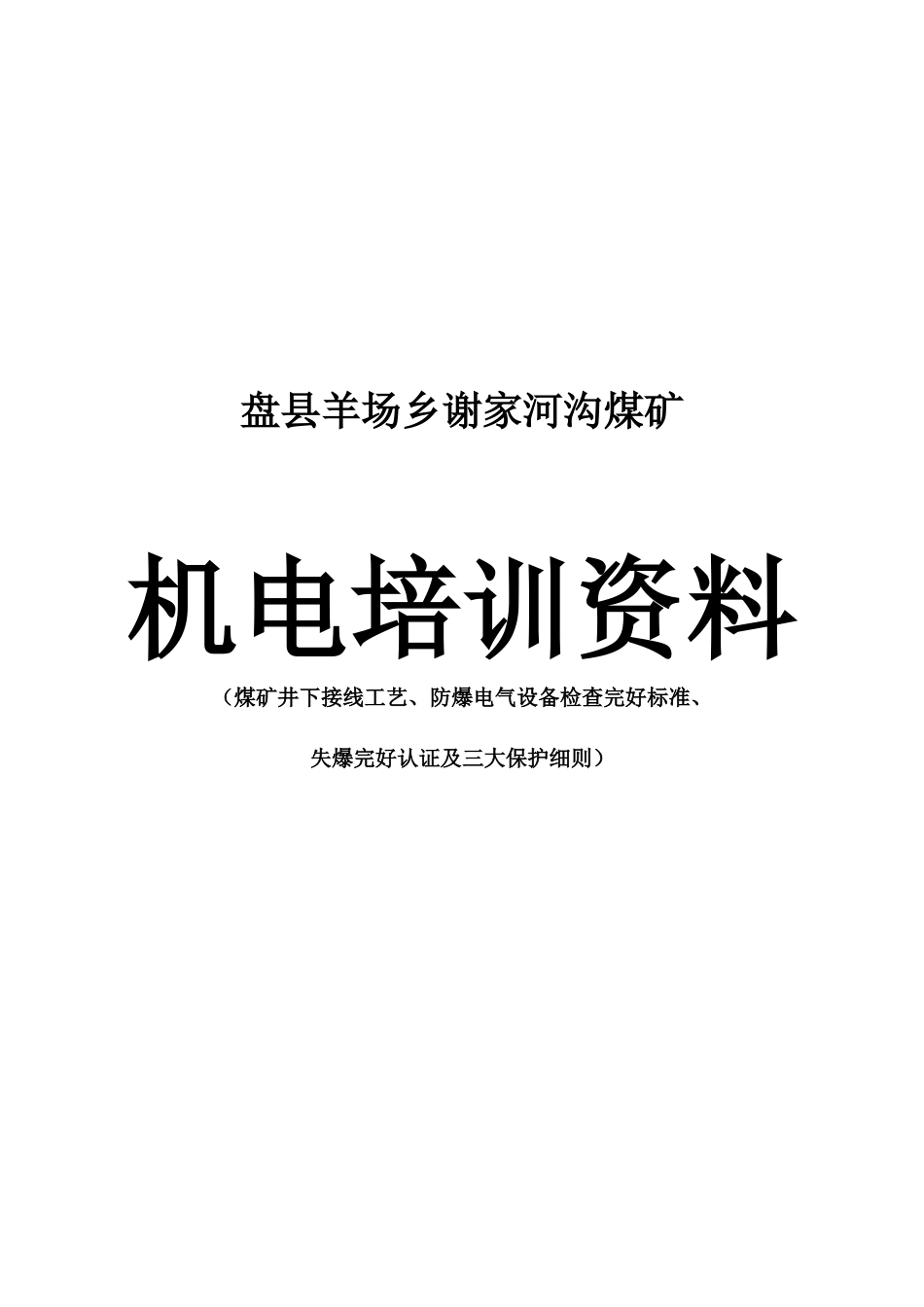

盘县羊场乡谢家河沟煤矿机电培训资料（煤矿井下接线工艺、防爆电气设备检查完好标准、失爆完好认证及三大保护细则） 编 制： 施 绍 伦 井下接线工艺规定、失爆完好认证第一部分：电钳工接线工艺规定 1、接线柱绝缘台无损伤：接线柱螺纹无损伤、无放电痕迹、绝缘台完整无裂纹。 2、接线无毛刺：指芯线前端部分无突出的导线。 3、接线无歪脖：布线拿弯弧度要自然平滑，避免急弯，直角弯。 4、接线无压胶片：指在线芯处接线端子的垫圈（板）不压线芯绝缘。 5、导线裸露不超长：线芯绝缘与接线端子压接部分之间的芯线长度不大于 5mm。 6、一相绝缘不触及另一相导体：一相绝缘不与另一相接线柱相触。 7、接线无交叉布线。 8、接线剁头齐整：即每一相线芯前端的线头整齐切断，无长短不齐现象。 9、接线余头不超长：线芯最前端距接线端子压接部分的长度不大于 2mm。 10、分相绝缘无刀伤：即分相芯线的绝缘没有伤痕。 11、接线柱卡爪：卡爪是否变形、分布是否均匀。 12、接线柱弹垫压平：以压平弹垫，芯线不窜动为合格。 13、接地芯线长短合适：接地芯线顺腔壁自然布置，不宜过长或过短（以松开线咀，拉动电缆相线拉紧或松脱地线不掉为准）。 14、接地螺栓螺母垫圈不允许涂绝缘物：接触良好。 15、接地芯线紧固合适：接地芯线紧固，以压平弹垫，芯线不窜动为合格。 16、电源警示牌安装正确。 17、防爆面涂油：操作完后，对接线盒防爆面均匀涂油。 18、电缆护套割口整齐：割口无马蹄无锯齿。 19、接线腔内清洁无杂物。 20、同一部分螺栓、螺母规格一致：主要指同一部位螺栓头，螺母大小，厚度一致。 21、芯线压接顺序正确：先压地线，后压火线。 22、按钮线色压接正确：采用红 1、绿 2、黑或花为地线。 23、卡爪（或平垫圈）弹簧垫（双帽）齐全坚固：使用线鼻子可不用平垫圈。 24、电缆护套伸入室壁长度合适：标准为：5～15mm。第二部分：井下防爆电气设备检查标准井下防爆电气设备的使用，管理和维护，必须按国家标准局“国标发（1981）361 号和煤炭工业部有关规定严格执行。1.鸡爪子a.橡套电缆的连接不采用硫化热补或同等效能的冷补者；b.动力（包括通讯、照明、信号、控制以及高低压橡套电缆）的连接不采用接线盒的接头；c.铠装电缆的连接不采用接线盒和不灌注绝缘充填物或充填不严密（漏出芯线）的接头。2.羊尾巴电缆末端不安装防爆电气设备或防爆元件者为羊尾巴。电气设备接线嘴（包括五小电气元件）2 米内的不合...
