某路拓宽改建工程与标雨水泵站工程标准VIP免费

某路拓宽改建工程与标雨水泵站工程标准_第1页
1/104
某路拓宽改建工程与标雨水泵站工程标准_第2页
2/104
某路拓宽改建工程与标雨水泵站工程标准_第3页
3/104

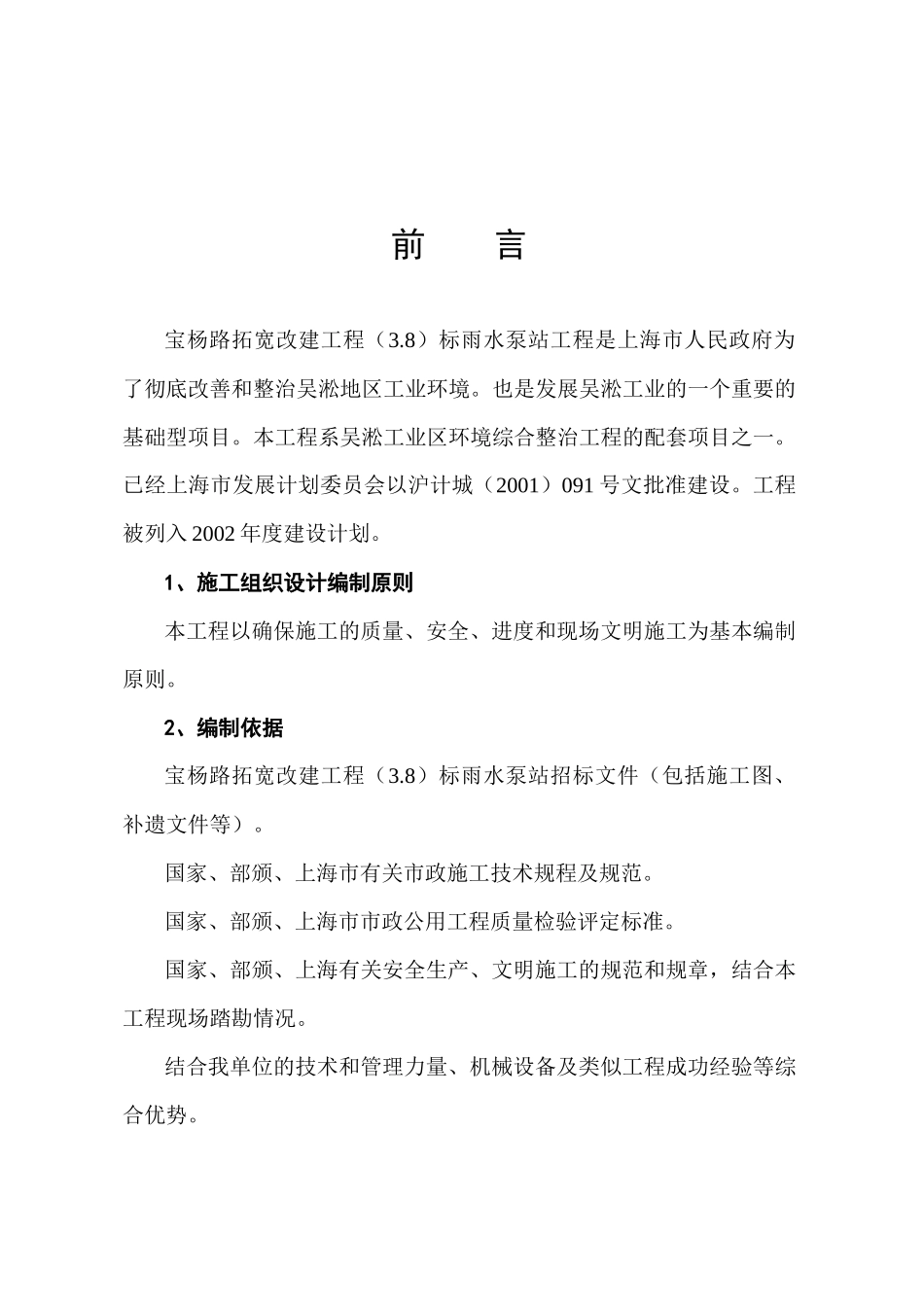

前 言宝杨路拓宽改建工程(3.8)标雨水泵站工程是上海市人民政府为了彻底改善和整治吴淞地区工业环境。也是发展吴淞工业的一个重要的基础型项目。本工程系吴淞工业区环境综合整治工程的配套项目之一。已经上海市发展计划委员会以沪计城(2001)091 号文批准建设。工程被列入 2002 年度建设计划。1、施工组织设计编制原则本工程以确保施工的质量、安全、进度和现场文明施工为基本编制原则。2、编制依据宝杨路拓宽改建工程(3.8)标雨水泵站招标文件(包括施工图、补遗文件等)。国家、部颁、上海市有关市政施工技术规程及规范。国家、部颁、上海市市政公用工程质量检验评定标准。国家、部颁、上海有关安全生产、文明施工的规范和规章,结合本工程现场踏勘情况。结合我单位的技术和管理力量、机械设备及类似工程成功经验等综合优势。第一章 工程概况拟建雨水泵站位于宝山区杨行镇,现宝杨路和北泗塘西北侧,本期实施的工程施工内容为:主泵房、高位井、进水井兼顶管接收井、进水渐扩管、出水渐扩管、配电间、管理用房和排放口,其中主泵房、顶管工作井采用沉井施工,深度 10m 左右,配电间及管理用房采用天然地基。排放口采用开挖施工,埋深约 5m。 一、本段基本情况简述1、宝杨路雨水泵站下部结构:为钢筋混凝土结构沉井。沉井为长方形结构,平面外壁尺寸为 22.6m×26.4m(不包括出水压力区)、刃脚厚度为 850mm,井壁厚为 700mm,内含隔墙 3 堵,框架 3 榀。沉井总高度为 15.10m,混凝土强度为 C25 抗渗标号为 S6(采用商品砼)。本沉井采取三次浇筑。一次下沉方案:第一节高度为 5.72m(▽-10.40~▽-4.68),第二节高度 5.58m,(▽-4.68~▽+0.90),第三节高度为 2.80m(▽+0.90~▽+3.70)。三节制作完成后进行下沉和封底,余下 1.0m,将来与地平台一起浇筑。2、进水渐扩管为现浇钢筋混凝土结构。深度为 9.58m(按素砼面 -5.08),断面尺寸为:3000mm×3000mm~6600mm×3000mm,长度为6.35m。3、出水渐扩管为现浇混凝土结构。深度为 3.75m(按素砼面0.75),断面尺寸为:9000mm×2300mm~25250mm×2300mm,长度35.375 m。4 、 站 内 管 道 : 为 Ф1500 钢 筋 混 凝 土 企 口 管 ( 丹 麦管 ) 32m , Ф400 硬 聚 氯 乙 烯 管 35m , Ф300 硬 聚 氯 乙 烯 管 管 为312m,Ф225 硬聚氯乙烯管为 49m,给水管 De100 为 172m, De25 为 30m ,De20 为 18m,直线...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

某路拓宽改建工程与标雨水泵站工程标准
