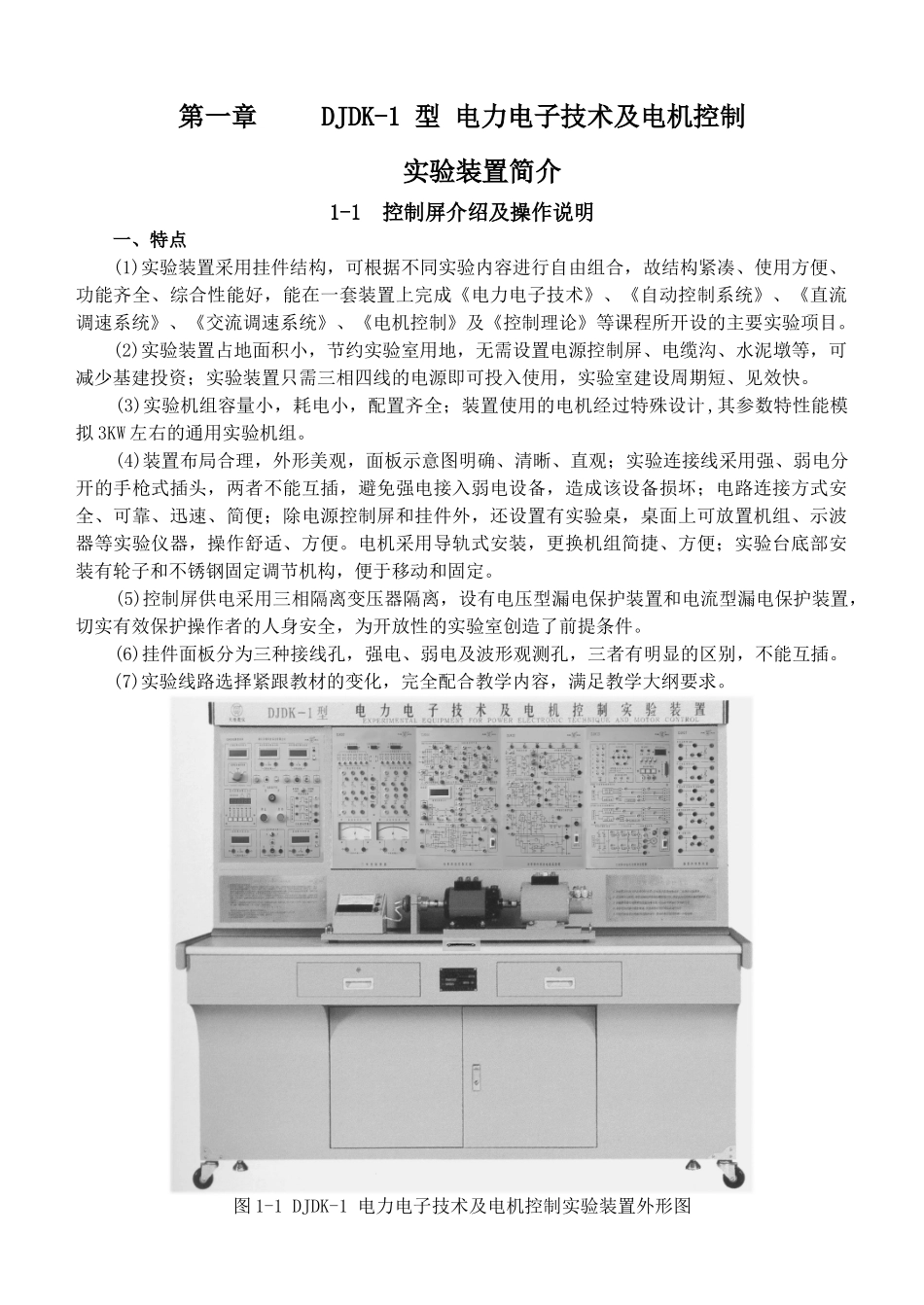

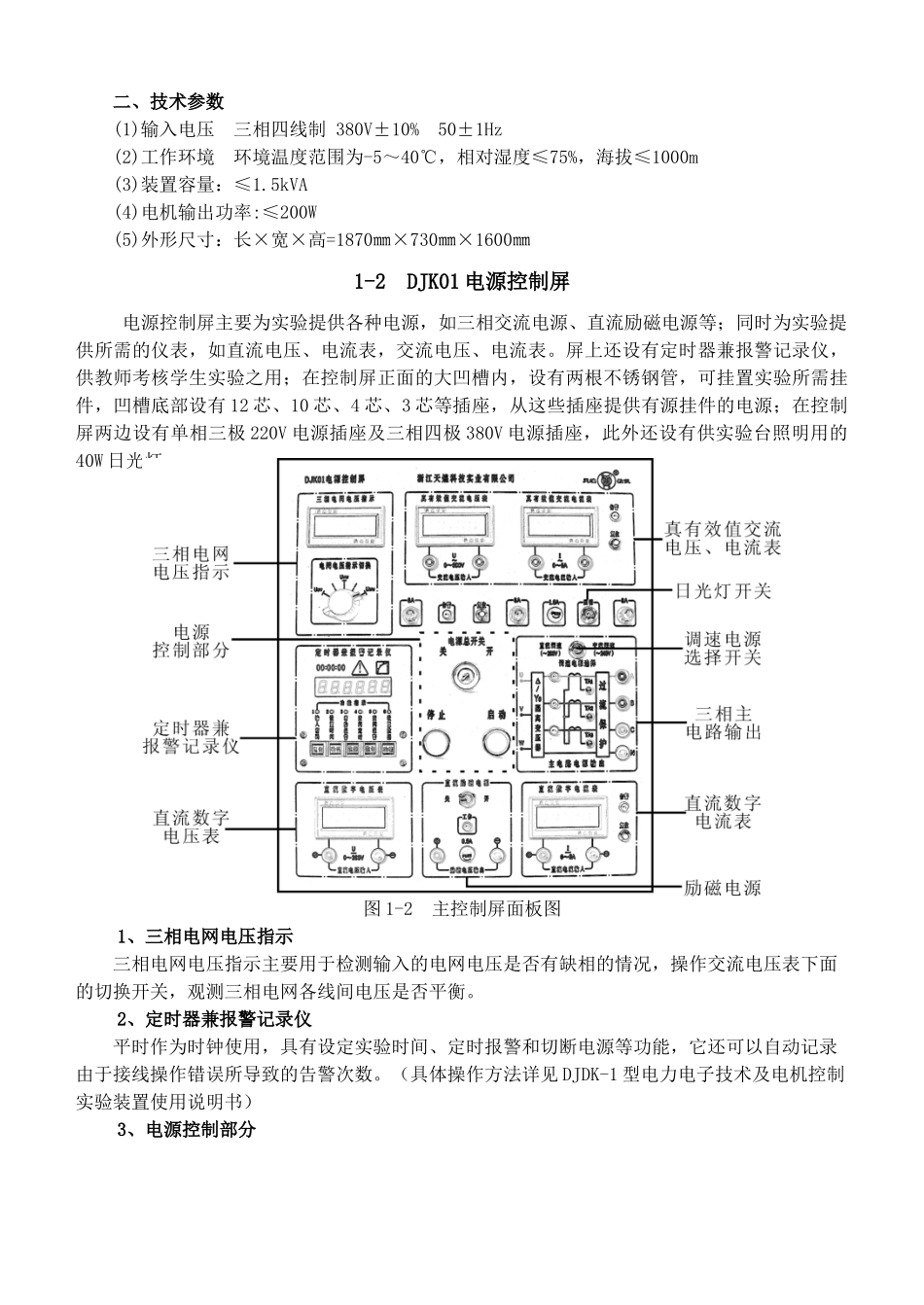

第一章DJDK-1 型 电力电子技术及电机控制 实验装置简介1-1 控制屏介绍及操作说明一、特点 (1)实验装置采用挂件结构，可根据不同实验内容进行自由组合，故结构紧凑、使用方便、功能齐全、综合性能好，能在一套装置上完成《电力电子技术》、《自动控制系统》、《直流调速系统》、《交流调速系统》、《电机控制》及《控制理论》等课程所开设的主要实验项目。 (2)实验装置占地面积小，节约实验室用地，无需设置电源控制屏、电缆沟、水泥墩等，可减少基建投资；实验装置只需三相四线的电源即可投入使用，实验室建设周期短、见效快。(3)实验机组容量小，耗电小，配置齐全；装置使用的电机经过特殊设计,其参数特性能模拟 3KW 左右的通用实验机组。(4)装置布局合理，外形美观，面板示意图明确、清晰、直观；实验连接线采用强、弱电分开的手枪式插头，两者不能互插，避免强电接入弱电设备，造成该设备损坏；电路连接方式安全、可靠、迅速、简便；除电源控制屏和挂件外，还设置有实验桌，桌面上可放置机组、示波器等实验仪器，操作舒适、方便。电机采用导轨式安装，更换机组简捷、方便；实验台底部安装有轮子和不锈钢固定调节机构，便于移动和固定。 (5)控制屏供电采用三相隔离变压器隔离，设有电压型漏电保护装置和电流型漏电保护装置，切实有效保护操作者的人身安全，为开放性的实验室创造了前提条件。(6)挂件面板分为三种接线孔，强电、弱电及波形观测孔，三者有明显的区别，不能互插。(7)实验线路选择紧跟教材的变化，完全配合教学内容，满足教学大纲要求。图 1-1 DJDK-1 电力电子技术及电机控制实验装置外形图二、技术参数(1)输入电压 三相四线制 380V±10% 50±1Hz(2)工作环境 环境温度范围为-5～40℃，相对湿度≤75%，海拔≤1000m (3)装置容量：≤1.5kVA (4)电机输出功率:≤200W(5)外形尺寸：长×宽×高=1870㎜×730㎜×1600㎜1-2 DJK01 电源控制屏电源控制屏主要为实验提供各种电源，如三相交流电源、直流励磁电源等；同时为实验提供所需的仪表，如直流电压、电流表，交流电压、电流表。屏上还设有定时器兼报警记录仪，供教师考核学生实验之用；在控制屏正面的大凹槽内，设有两根不锈钢管，可挂置实验所需挂件，凹槽底部设有 12 芯、10 芯、4 芯、3 芯等插座，从这些插座提供有源挂件的电源；在控制屏两边设有单相三极 220V 电源插座及三相四极 380V 电源插座，此外还设有供实验台照明用的40W 日光灯。图 1-2 主控制...
