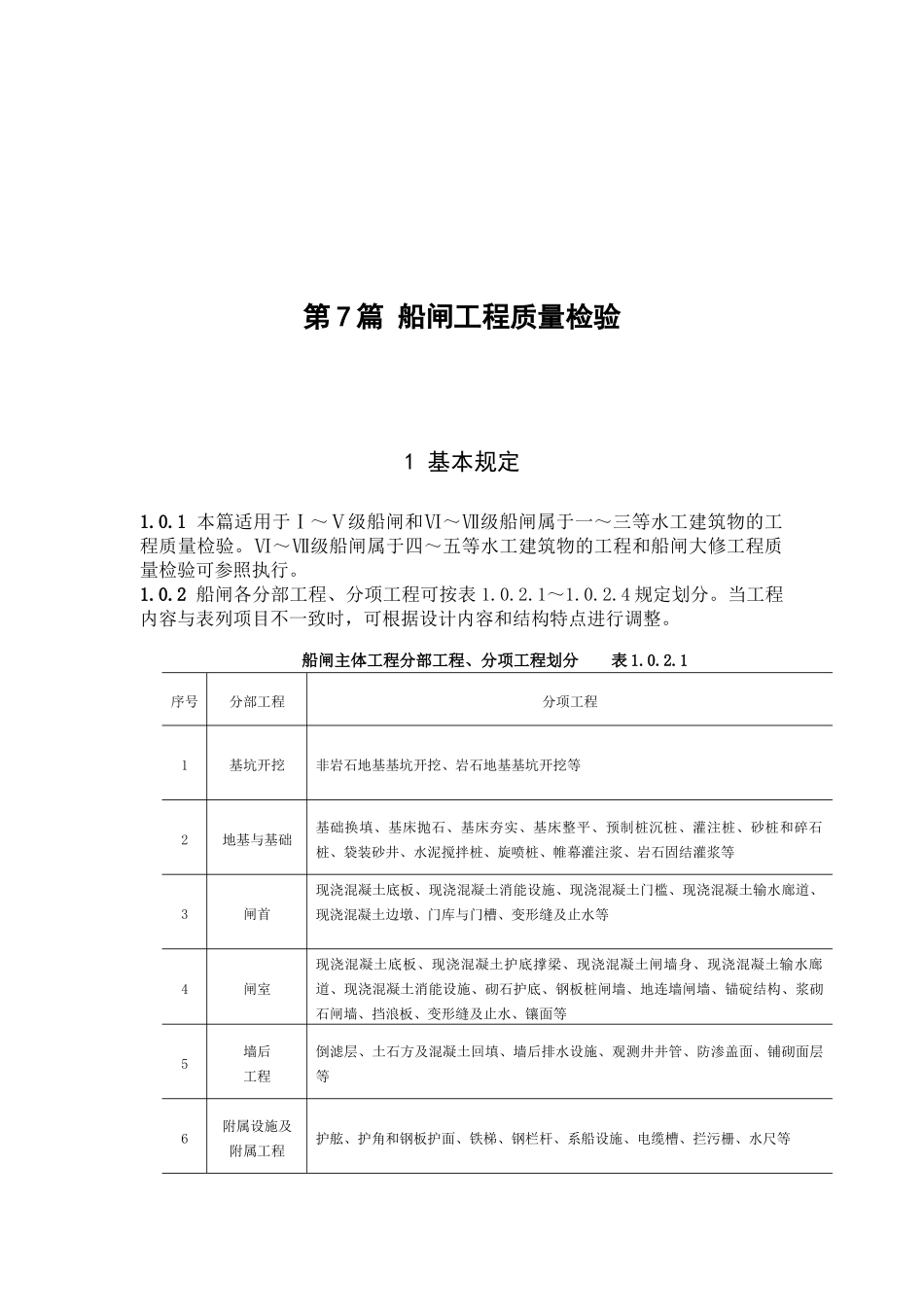

第 7 篇 船闸工程质量检验1 基本规定1.0.1 本篇适用于Ⅰ~Ⅴ级船闸和Ⅵ~Ⅶ级船闸属于一~三等水工建筑物的工程质量检验。Ⅵ~Ⅶ级船闸属于四~五等水工建筑物的工程和船闸大修工程质量检验可参照执行。1.0.2 船闸各分部工程、分项工程可按表 1.0.2.1~1.0.2.4 规定划分。当工程内容与表列项目不一致时,可根据设计内容和结构特点进行调整。 船闸主体工程分部工程、分项工程划分 表 1.0.2.1 序号分部工程分项工程1基坑开挖非岩石地基基坑开挖、岩石地基基坑开挖等2地基与基础基础换填、基床抛石、基床夯实、基床整平、预制桩沉桩、灌注桩、砂桩和碎石桩、袋装砂井、水泥搅拌桩、旋喷桩、帷幕灌注浆、岩石固结灌浆等3闸首现浇混凝土底板、现浇混凝土消能设施、现浇混凝土门槛、现浇混凝土输水廊道、现浇混凝土边墩、门库与门槽、变形缝及止水等4闸室现浇混凝土底板、现浇混凝土护底撑梁、现浇混凝土闸墙身、现浇混凝土输水廊道、现浇混凝土消能设施、砌石护底、钢板桩闸墙、地连墙闸墙、锚碇结构、浆砌石闸墙、挡浪板、变形缝及止水、镶面等5墙后工程倒滤层、土石方及混凝土回填、墙后排水设施、观测井井管、防渗盖面、铺砌面层等6附属设施及附属工程护舷、护角和钢板护面、铁梯、钢栏杆、系船设施、电缆槽、拦污栅、水尺等注:山区船闸两侧的护坡为一个分部工程,其分项工程及检验批按表 1.0.2.2 的规定划分。引航道、锚地及导航、靠船建筑物分部工程、分项工程划分 表 1.0.2.2序号分部工程分项工程1基坑开挖土方开挖、石方开挖等2地基与基础换填地基、基床抛石、基床夯实、基床整平、砂桩和碎石桩、水泥搅拌桩、袋装砂井、旋喷桩、预制桩沉桩、灌注桩、帷幕灌注浆、岩石固结灌浆等3引航道、锚地陆上开挖、水下开挖、岸坡削坡及整平、现浇混凝土挡墙、现浇混凝土底板、垫层、倒滤层、浆砌石挡墙、现浇压顶、沉降伸缩缝等4导航、靠船建筑物现浇混凝土基础、现浇混凝土导航墙、现浇混凝土靠船墩、浆砌石导航墙、浆砌石靠船墩、就地制作沉井、现浇混凝土挡浪板、变形缝及止水、土石方及混凝土回填等5护岸土方开挖、石方开挖、岸坡削坡及整平、现浇混凝土底板、现浇混凝土挡墙、浆砌石挡墙、砌石护坡、模袋混凝土护坡、预制块铺砌护坡、砌石拱圈护坡、垫层、倒滤层、土石方及混凝土回填、现浇混凝土衬砌、现浇压顶、沉降伸缩缝等6墙后工程(同表 1.0.2.1)7附属设施及附属工程(同表 1.0.2.1) 闸阀门及启闭装置工程分部工程、分项...
