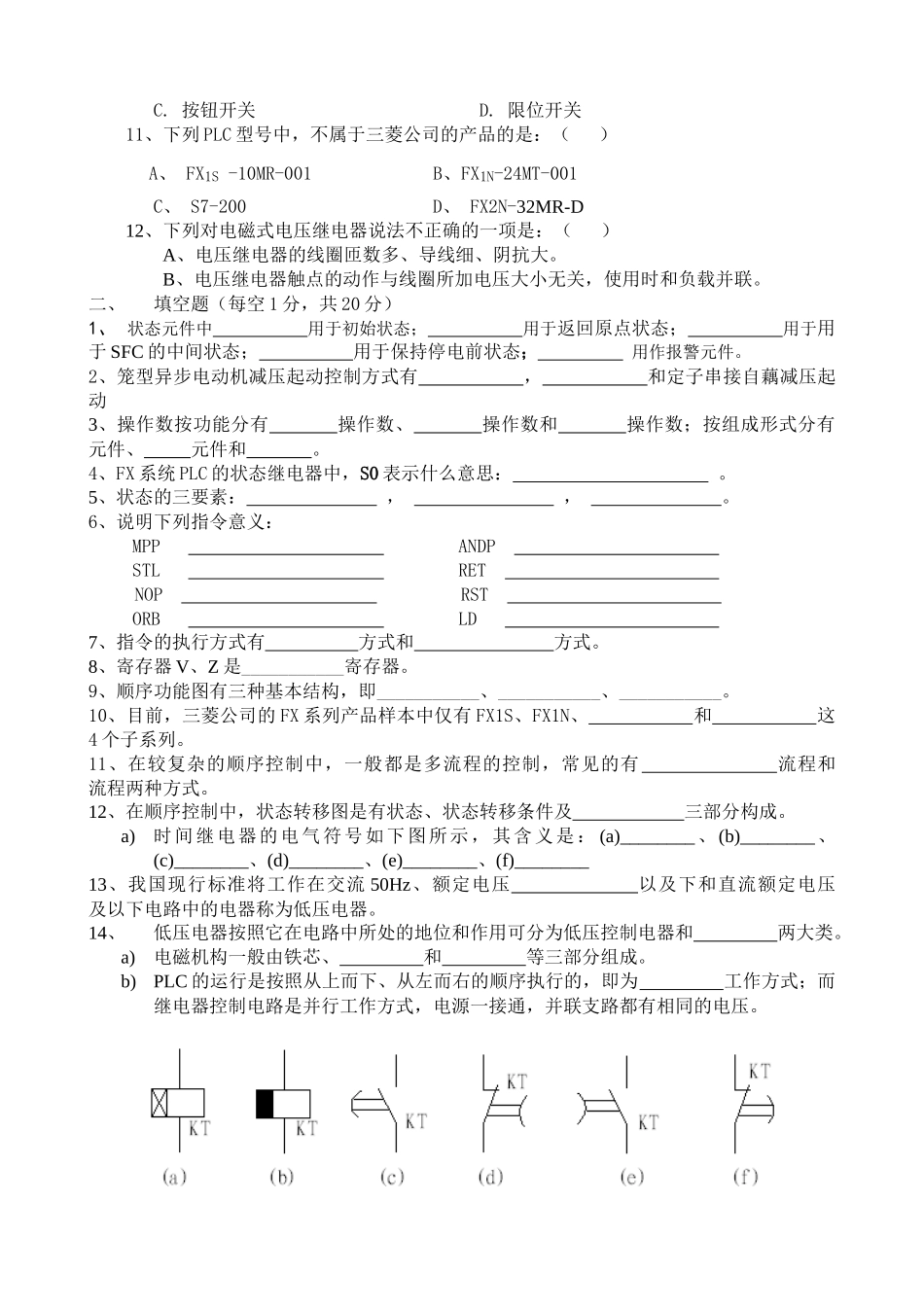

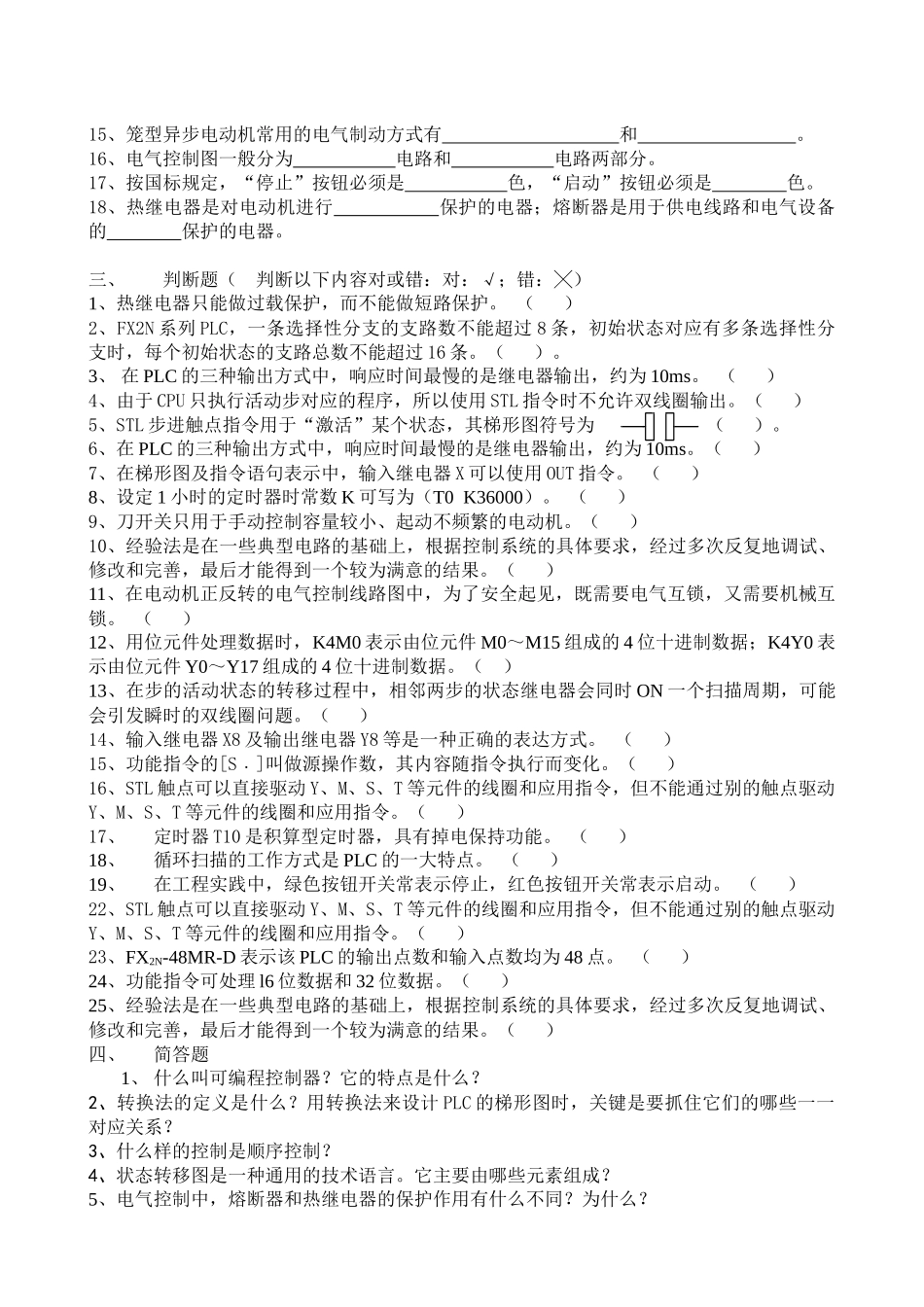

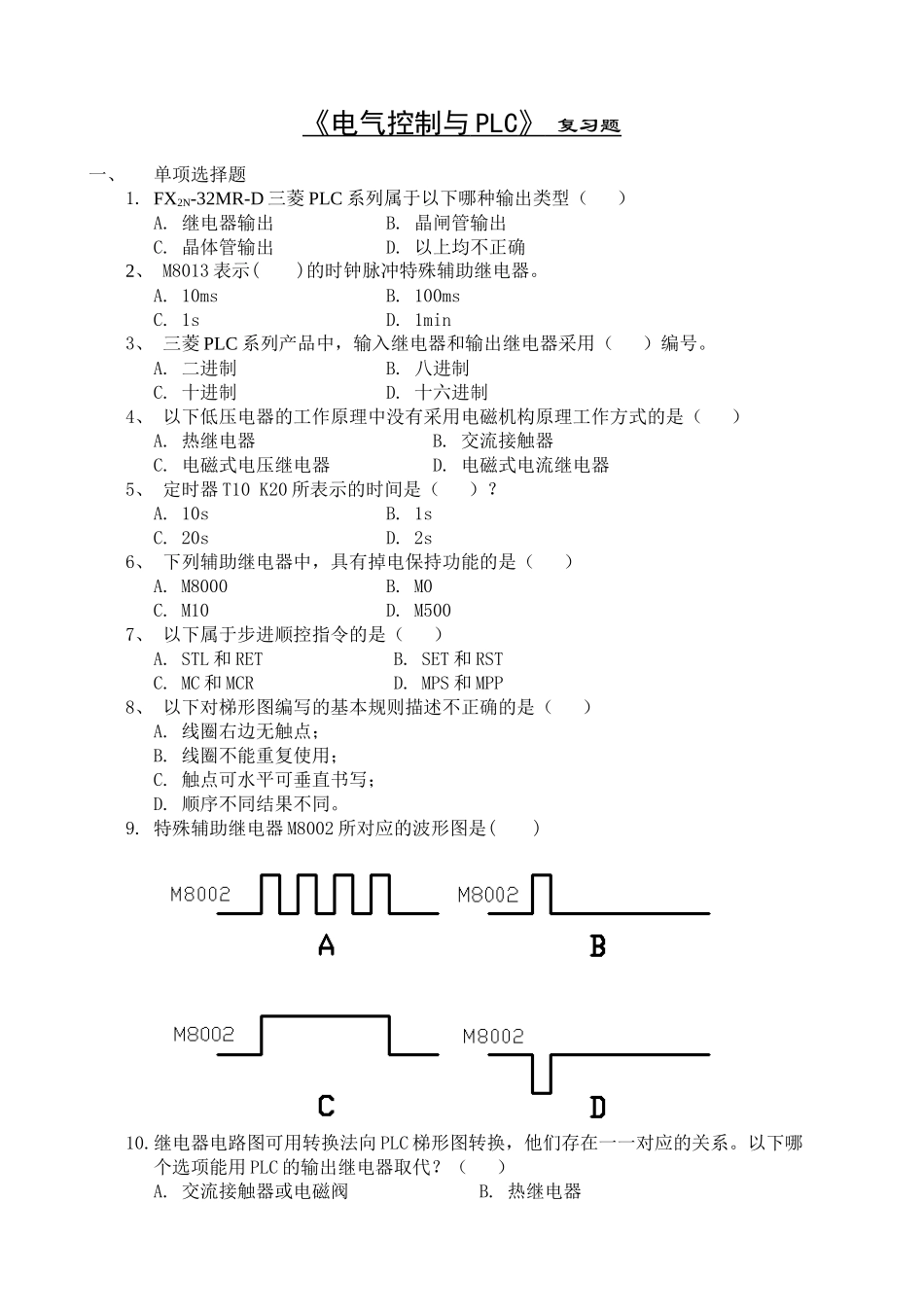

《电气控制与 PLC 》 复习题 一、单项选择题1. FX2N-32MR-D 三菱 PLC 系列属于以下哪种输出类型（ ）A. 继电器输出 B. 晶闸管输出 C. 晶体管输出 D. 以上均不正确2、 M8013 表示( )的时钟脉冲特殊辅助继电器。A. 10ms B. 100ms C. 1s D. 1min3、 三菱 PLC 系列产品中，输入继电器和输出继电器采用（ ）编号。A. 二进制 B. 八进制 C. 十进制 D. 十六进制4、 以下低压电器的工作原理中没有采用电磁机构原理工作方式的是（ ）A. 热继电器 B. 交流接触器 C. 电磁式电压继电器 D. 电磁式电流继电器5、 定时器 T10 K20 所表示的时间是（ ）？A. 10s B. 1s C. 20s D. 2s6、 下列辅助继电器中，具有掉电保持功能的是（ ）A. M8000 B. M0 C. M10 D. M5007、 以下属于步进顺控指令的是（ ）A. STL 和 RET B. SET 和 RSTC. MC 和 MCR D. MPS 和 MPP8、 以下对梯形图编写的基本规则描述不正确的是（ ）A. 线圈右边无触点； B. 线圈不能重复使用；C. 触点可水平可垂直书写； D. 顺序不同结果不同。9. 特殊辅助继电器 M8002 所对应的波形图是( )10.继电器电路图可用转换法向 PLC 梯形图转换，他们存在一一对应的关系。以下哪个选项能用 PLC 的输出继电器取代？（ ）A. 交流接触器或电磁阀 B. 热继电器C. 按钮开关 D. 限位开关 11、下列 PLC 型号中，不属于三菱公司的产品的是：（ ） A、 FX1S -10MR-001 B、FX1N-24MT-001C、 S7-200 D、 FX2N-32MR-D12、下列对电磁式电压继电器说法不正确的一项是：（ ）A、电压继电器的线圈匝数多、导线细、阴抗大。B、电压继电器触点的动作与线圈所加电压大小无关，使用时和负载并联。二、填空题（每空 1 分，共 20 分）1、 状态元件中 用于初始状态； 用于返回原点状态； 用于用于 SFC 的中间状态； 用于保持停电前状态； 用作报警元件。2、笼型异步电动机减压起动控制方式有 ， 和定子串接自藕减压起动3、操作数按功能分有 操作数、 操作数和 操作数；按组成形式分有 元件、 元件和 。 4、FX 系统 PLC 的状态继电器中，S0 表示什么意思： 。5、状态的三要素： ， ， 。6、说明下列指令意义：MPP ANDP STL RET NOP RST ORB LD 7、指令的执行方式有 方式和 方式。8、寄存器 V、Z 是___________寄存器。9、顺序功能图有三种基本结构，即___________、_______...
