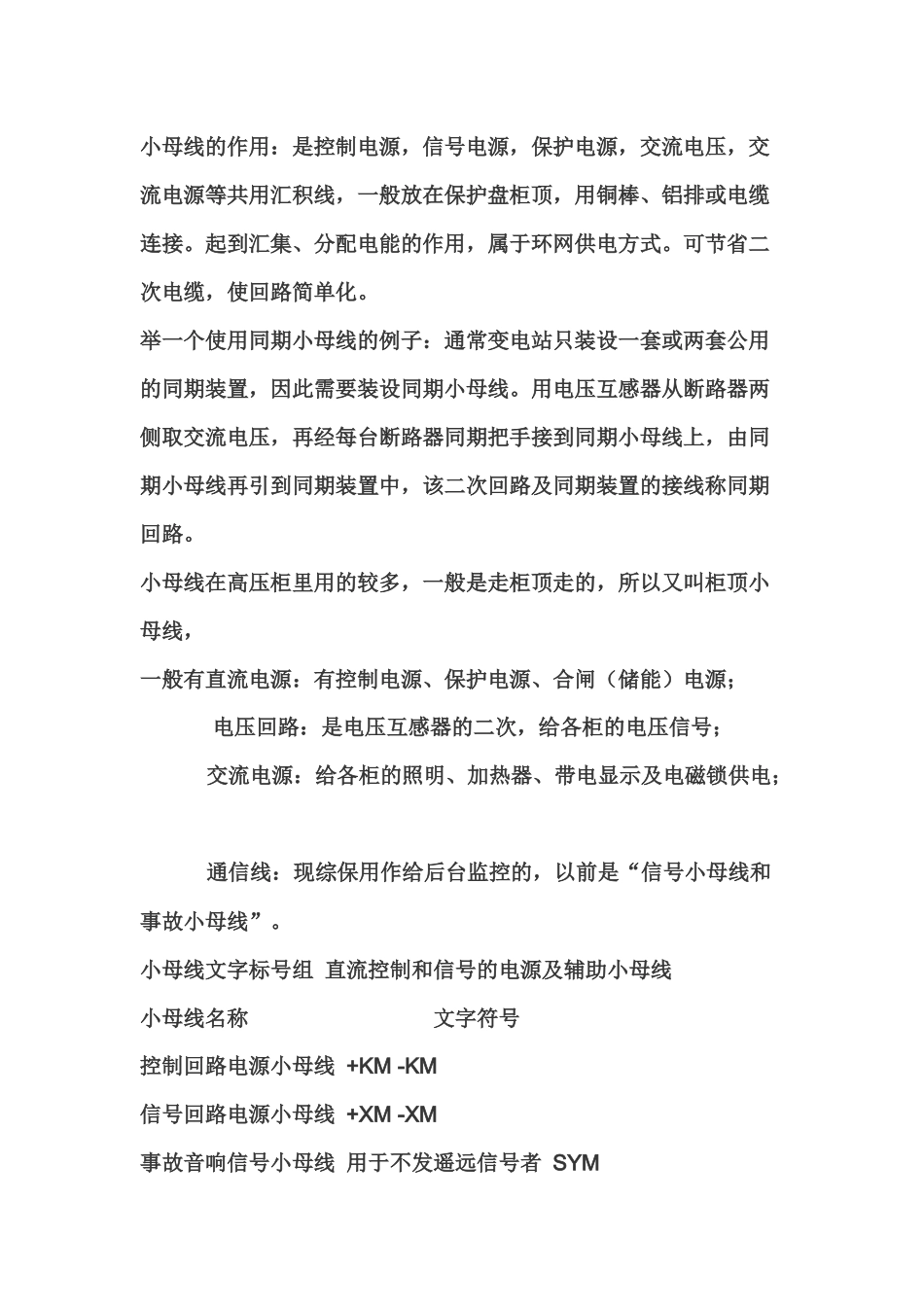

小母线的作用：是控制电源，信号电源，保护电源，交流电压，交流电源等共用汇积线，一般放在保护盘柜顶，用铜棒、铝排或电缆连接。起到汇集、分配电能的作用，属于环网供电方式。可节省二次电缆，使回路简单化。举一个使用同期小母线的例子：通常变电站只装设一套或两套公用的同期装置，因此需要装设同期小母线。用电压互感器从断路器两侧取交流电压，再经每台断路器同期把手接到同期小母线上，由同期小母线再引到同期装置中，该二次回路及同期装置的接线称同期回路。小母线在高压柜里用的较多，一般是走柜顶走的，所以又叫柜顶小母线，一般有直流电源：有控制电源、保护电源、合闸（储能）电源； 电压回路：是电压互感器的二次，给各柜的电压信号； 交流电源：给各柜的照明、加热器、带电显示及电磁锁供电； 通信线：现综保用作给后台监控的，以前是“信号小母线和事故小母线”。小母线文字标号组 直流控制和信号的电源及辅助小母线 小母线名称 文字符号 控制回路电源小母线 +KM -KM 信号回路电源小母线 +XM -XM 事故音响信号小母线 用于不发遥远信号者 SYM 用于直流屏 1SYM 用于配电装置 2SYM 用于发遥远信号者 3SYM 预报信号小母线 瞬时动作的信号 1YBM 2YBM 延时动作的信号 3YBM 4YBM 直流屏上的预报信号小母线(延时动作信号) 5YBM 6YBM 在配电装置内瞬时动作的预报信号小母线 YBM 控制回路断线预报信号小母线 KDMⅠ KDMⅡ KDMⅢ 灯光信号小母线 ( - )XM 配电装置信号小母线 XPM 闪光信号小母线 ○SM 合闸小母线 +KM -KM “掉牌未复归”光字牌小母线 FM PM 指挥装置的音响小母线 ZYN 自动调整周波的脉冲小母线 1TZM 2TZM 同期装置超前时间的整定小母线 1TQM 2TQM 同期装置发出合闸的脉冲小母线 1THM 2THM 3THM 隔离开关操作闭锁小母线 GBM 旁路闭锁小母线 1PBM 2PBM 厂用电辅助信号小母线 +CFM -CFM 母线设备辅助信号小母线 +MFM -MFM 交流电压,同期和电源小母线 同期小母线 待并系统 TQMa TQMc TQMj 运行系统 TQMa’ TQMc’ 公共的 B 相电压小母线 YMb 第一组母线系统或奇数母线段的电压小母线 1YMa 1YMc 1YMN 1YML 1YMX 第二组母线系统或偶数母线段的电压小母线 2YMa 2YMc 2YMN 2YML 2YMX 转角变压器的辅助小母线 ZMa ZMb 电源小母线 DYMa DYMc 发电机电压备用母线的电压小母线 9YMa 9YMc 低电压保护小母线 1DBM 2DBM 3DB...
