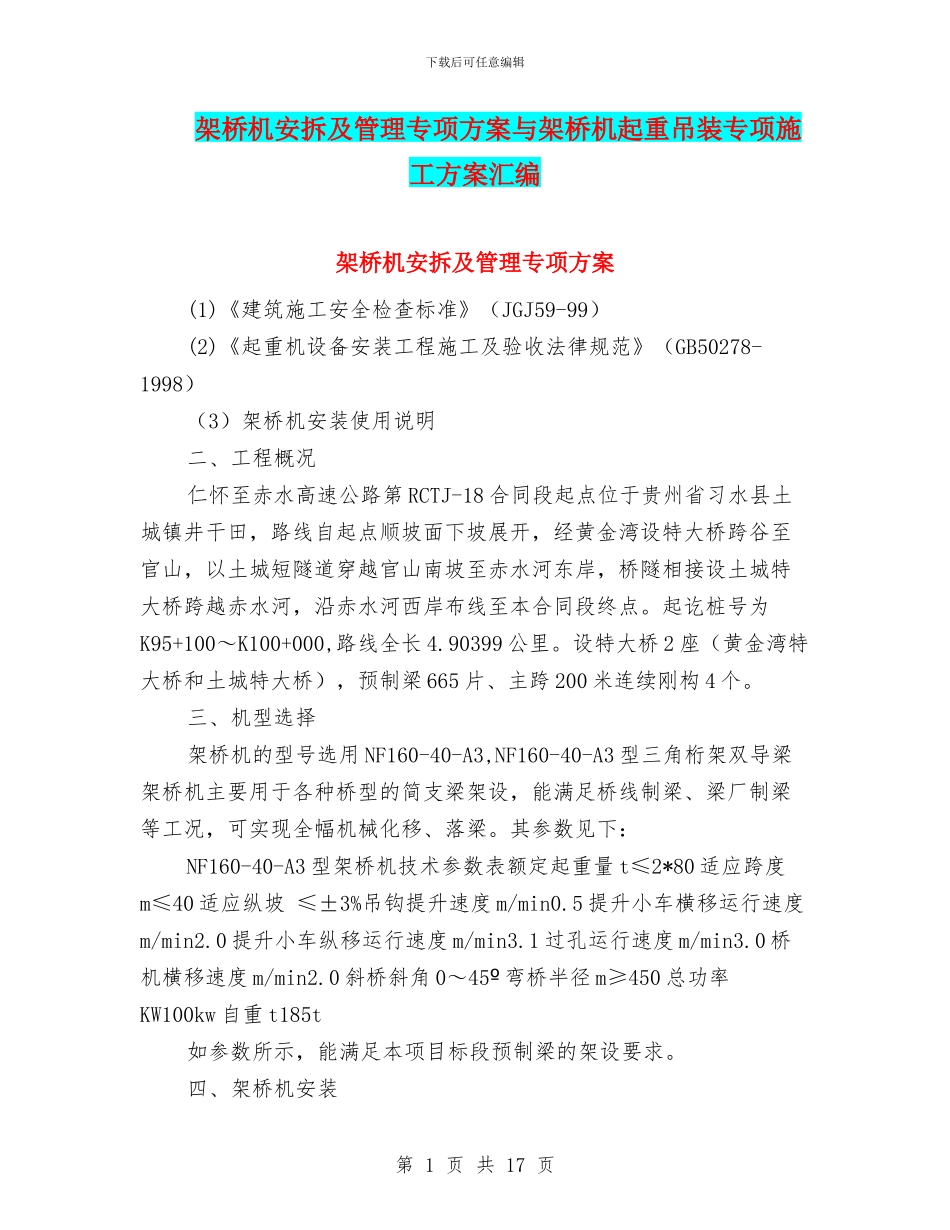

下载后可任意编辑架桥机安拆及管理专项方案与架桥机起重吊装专项施工方案汇编架桥机安拆及管理专项方案(1)《建筑施工安全检查标准》（JGJ59-99）(2)《起重机设备安装工程施工及验收法律规范》（GB50278-1998）（3）架桥机安装使用说明二、工程概况仁怀至赤水高速公路第 RCTJ-18 合同段起点位于贵州省习水县土城镇井干田，路线自起点顺坡面下坡展开，经黄金湾设特大桥跨谷至官山，以土城短隧道穿越官山南坡至赤水河东岸，桥隧相接设土城特大桥跨越赤水河，沿赤水河西岸布线至本合同段终点。起讫桩号为K95+100～K100+000,路线全长 4.90399 公里。设特大桥 2 座（黄金湾特大桥和土城特大桥），预制梁 665 片、主跨 200 米连续刚构 4 个。三、机型选择架桥机的型号选用 NF160-40-A3,NF160-40-A3 型三角桁架双导梁架桥机主要用于各种桥型的简支梁架设，能满足桥线制梁、梁厂制梁等工况，可实现全幅机械化移、落梁。其参数见下：NF160-40-A3 型架桥机技术参数表额定起重量 t≤2*80 适应跨度m≤40 适应纵坡 ≤±3%吊钩提升速度 m/min0.5 提升小车横移运行速度m/min2.0 提升小车纵移运行速度 m/min3.1 过孔运行速度 m/min3.0 桥机横移速度 m/min2.0 斜桥斜角 0～45º 弯桥半径 m≥450 总功率KW100kw 自重 t185t如参数所示，能满足本项目标段预制梁的架设要求。四、架桥机安装第 1 页 共 17 页下载后可任意编辑4.1 准备工作4.1.1 熟读设备使用说明书及其他有关出厂技术文件，了解设备组成、结构特点，准备组装场地、机具和人力，明确具体组装任务。4.1.2 架桥机经长途运输到达施工场地后，应首先注意检查以下事项：（1）检查清点各构件、联接体、机电设备总成部分、电气元件及电缆数量是否符合，结构和机电元件是否完好无损。（2）清理各部件特别是运动机构附着杂物，达到干净。（3）检查电缆是否完好、可靠，须无断路和绝缘损坏现象。（4）组装场地应平整压实，有足够的组装作业场地。4.1.3 架桥机经组装后，应检查下列项目：（1）检查各部栓联紧固情况，对任何一个螺栓均不能忽视。（2）液压系统油面高度是否符合要求。（3）液压系统管路是否有松动喝泄漏。（4）运动减速润滑油是否符合使用要求。（5）电气系统是否可靠、安全、操作无误。（6）吊梁钢丝绳是否符合使用要求。（7）限位开关、电铃是否正常。（8）随车机具、工具是否正常。（9）电机制动部分是否可靠、正常。（10）全车进行一次全面润滑。4.2 组...
