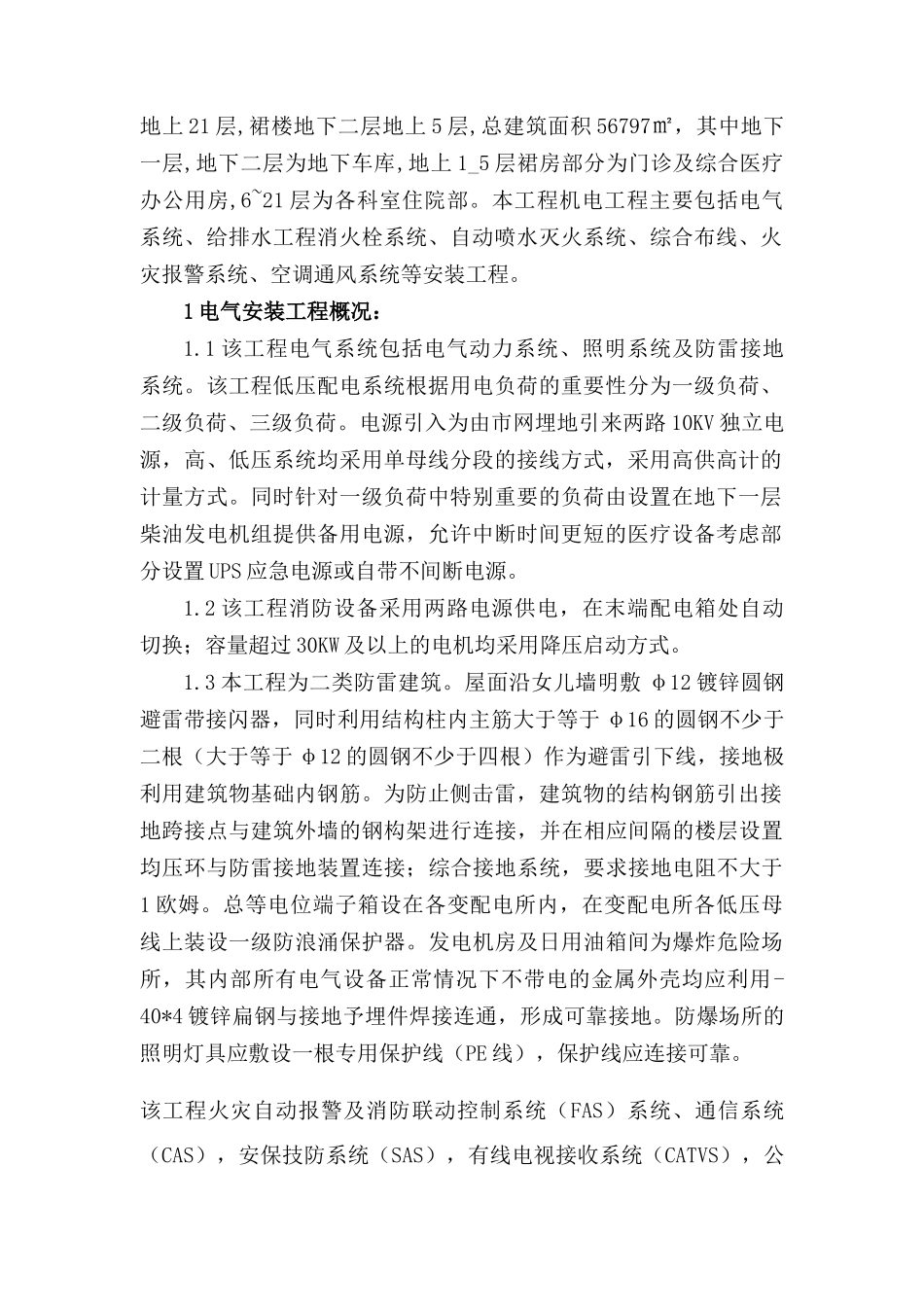

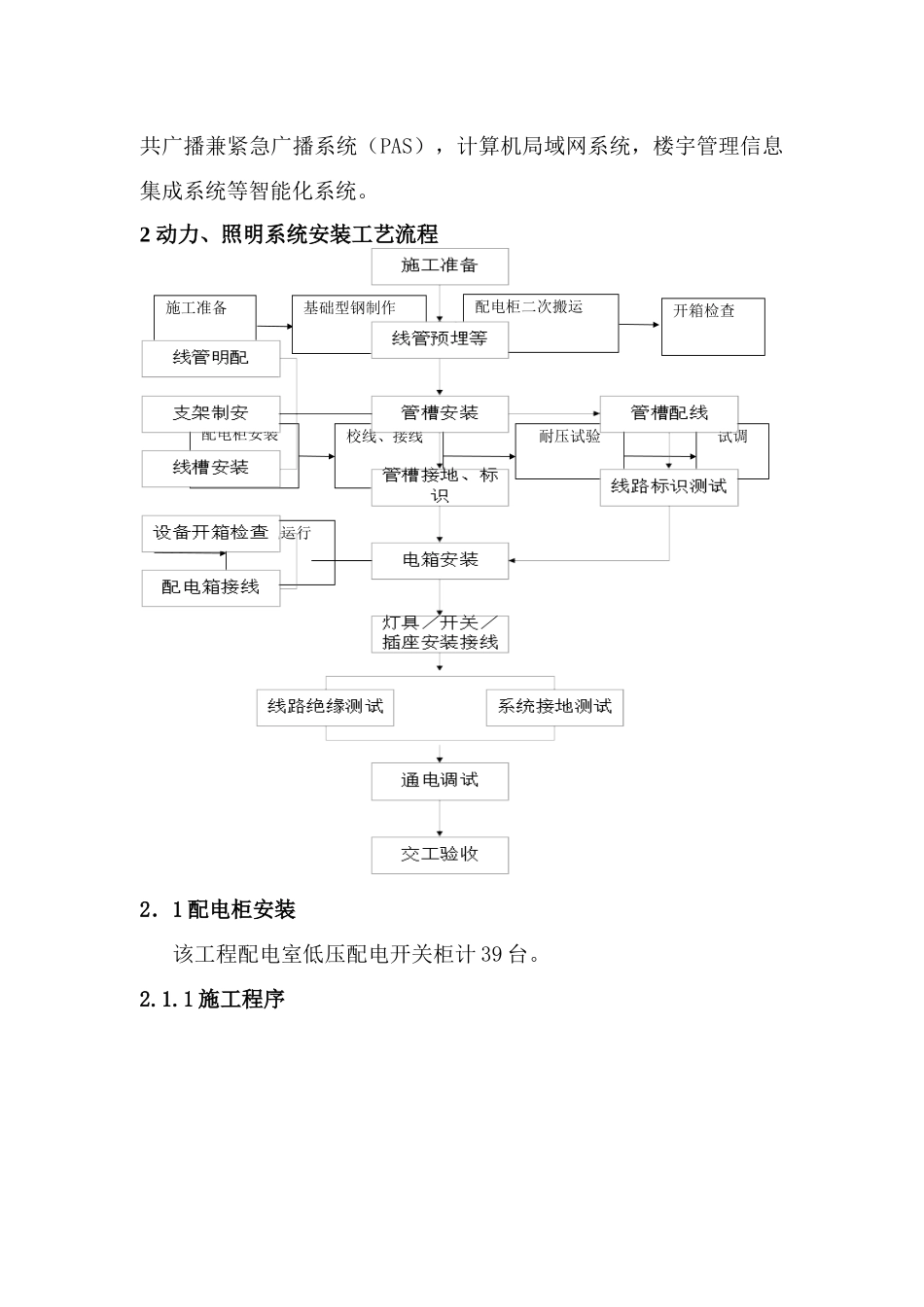

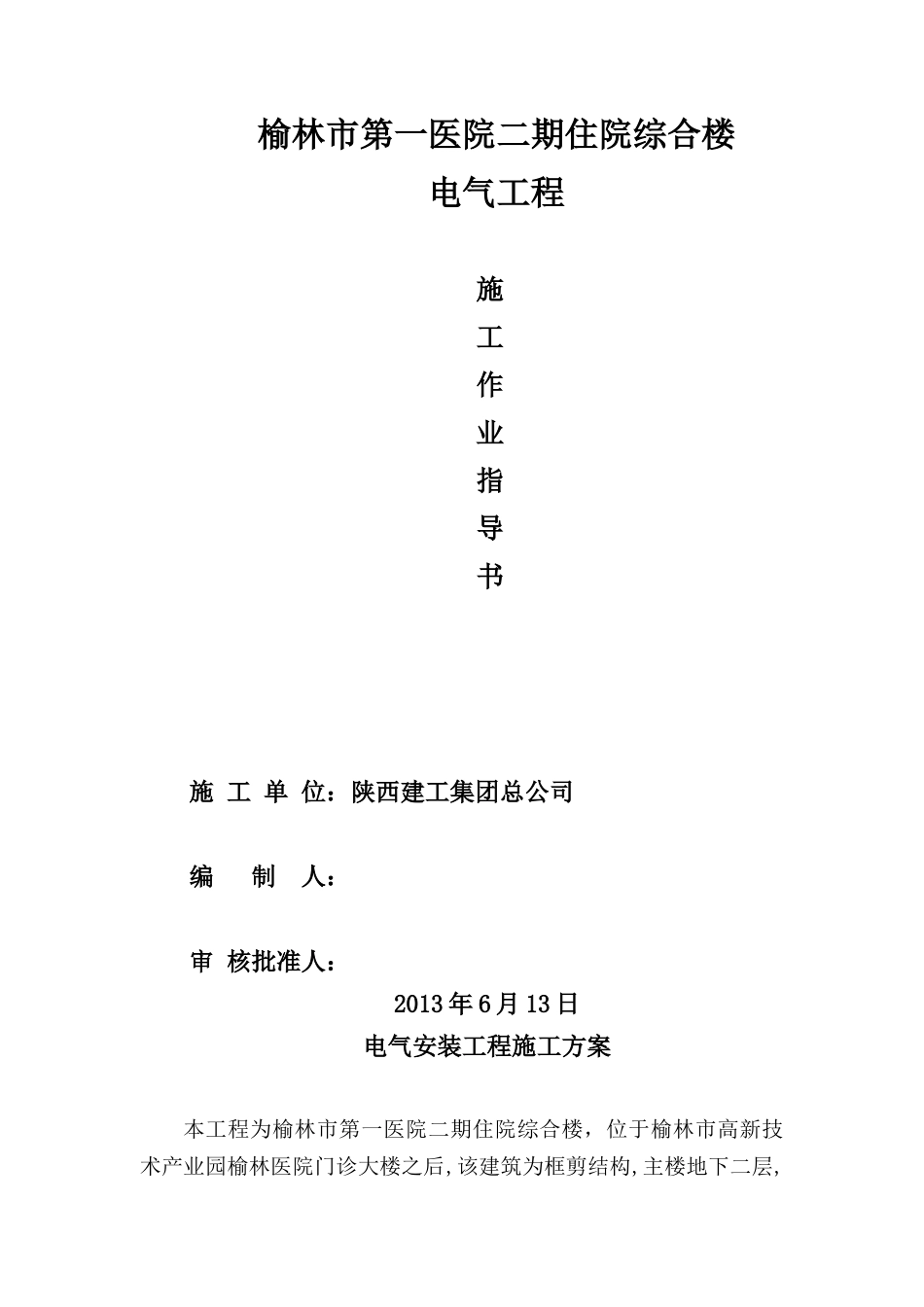

榆林市第一医院二期住院综合楼电气工程施工作业指导书施 工 单 位：陕西建工集团总公司编 制 人：审 核批准人：2013 年 6 月 13 日电气安装工程施工方案本工程为榆林市第一医院二期住院综合楼，位于榆林市高新技术产业园榆林医院门诊大楼之后,该建筑为框剪结构,主楼地下二层,地上 21 层,裙楼地下二层地上 5 层,总建筑面积 56797㎡，其中地下一层,地下二层为地下车库,地上 1_5 层裙房部分为门诊及综合医疗办公用房,6~21 层为各科室住院部。本工程机电工程主要包括电气系统、给排水工程消火栓系统、自动喷水灭火系统、综合布线、火灾报警系统、空调通风系统等安装工程。1 电气安装工程概况：1.1 该工程电气系统包括电气动力系统、照明系统及防雷接地系统。该工程低压配电系统根据用电负荷的重要性分为一级负荷、二级负荷、三级负荷。电源引入为由市网埋地引来两路 10KV 独立电源，高、低压系统均采用单母线分段的接线方式，采用高供高计的计量方式。同时针对一级负荷中特别重要的负荷由设置在地下一层柴油发电机组提供备用电源，允许中断时间更短的医疗设备考虑部分设置 UPS 应急电源或自带不间断电源。1.2 该工程消防设备采用两路电源供电，在末端配电箱处自动切换；容量超过 30KW 及以上的电机均采用降压启动方式。1.3 本工程为二类防雷建筑。屋面沿女儿墙明敷 φ12 镀锌圆钢避雷带接闪器，同时利用结构柱内主筋大于等于 φ16 的圆钢不少于二根（大于等于 φ12 的圆钢不少于四根）作为避雷引下线，接地极利用建筑物基础内钢筋。为防止侧击雷，建筑物的结构钢筋引出接地跨接点与建筑外墙的钢构架进行连接，并在相应间隔的楼层设置均压环与防雷接地装置连接；综合接地系统，要求接地电阻不大于1 欧姆。总等电位端子箱设在各变配电所内，在变配电所各低压母线上装设一级防浪涌保护器。发电机房及日用油箱间为爆炸危险场所，其内部所有电气设备正常情况下不带电的金属外壳均应利用-40*4 镀锌扁钢与接地予埋件焊接连通，形成可靠接地。防爆场所的照明灯具应敷设一根专用保护线（PE 线），保护线应连接可靠。该工程火灾自动报警及消防联动控制系统（FAS）系统、通信系统（CAS），安保技防系统（SAS），有线电视接收系统（CATVS），公施工准备基础型钢制作配电柜二次搬运配电柜安装校线、接线耐压试验试调送电运行开箱检查共广播兼紧急广播系统（PAS），计算机局域网系统，楼宇管理信息集成系统等智能化系统。2 动...
