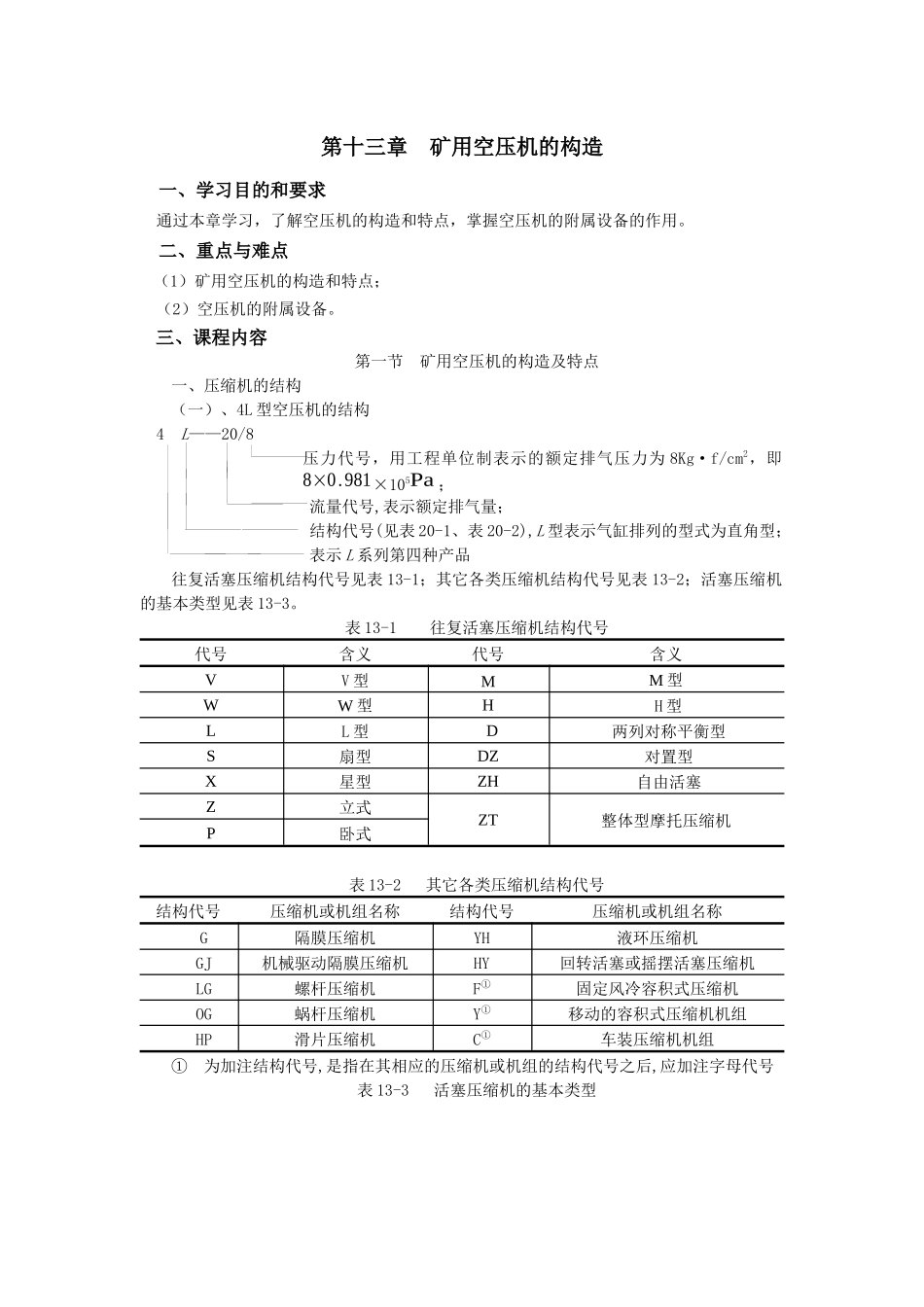

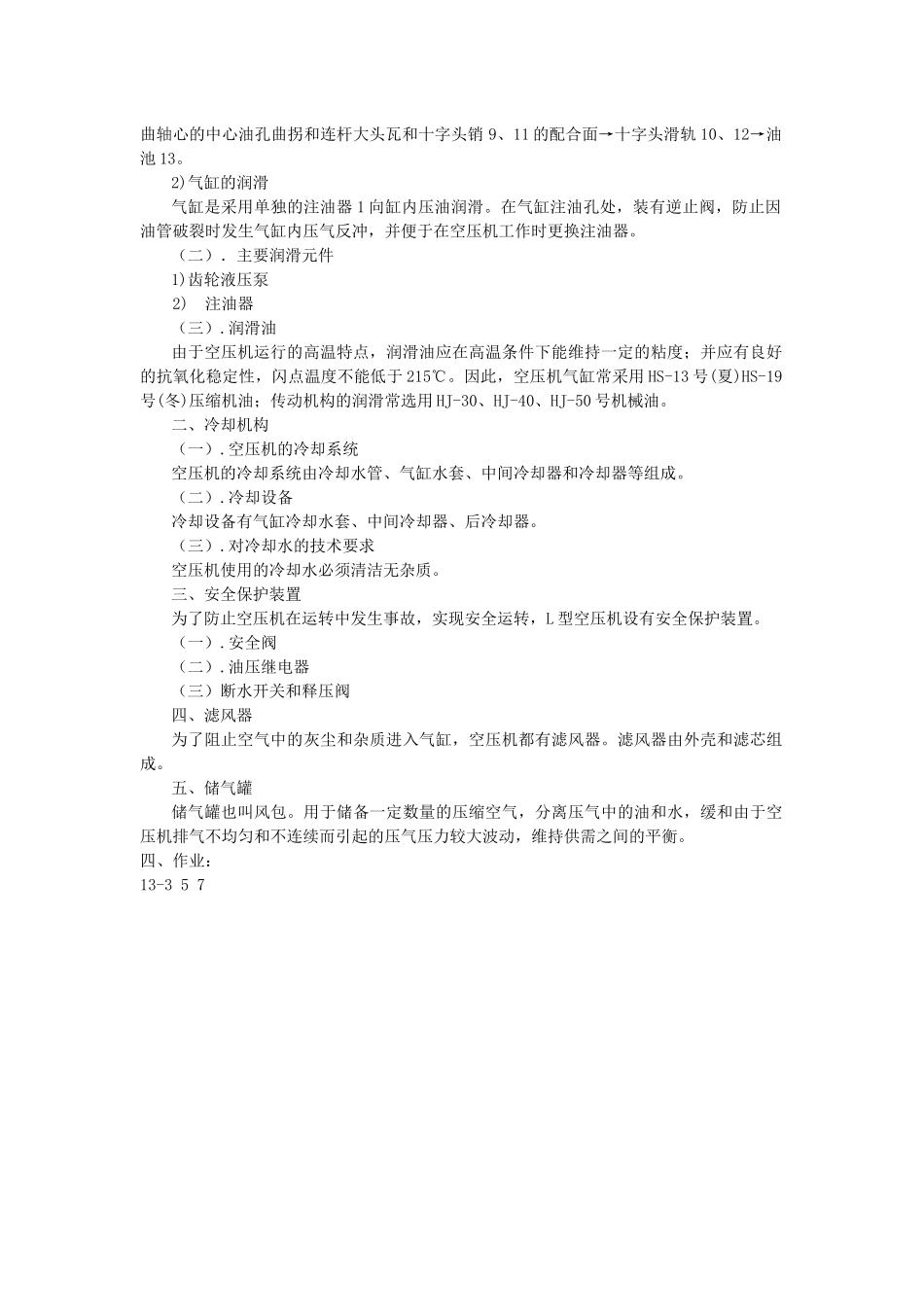

第十三章 矿用空压机的构造一、学习目的和要求通过本章学习，了解空压机的构造和特点，掌握空压机的附属设备的作用。二、重点与难点（1）矿用空压机的构造和特点； （2）空压机的附属设备。三、课程内容第一节 矿用空压机的构造及特点一、压缩机的结构（一）、4L 型空压机的结构4 L——20/8压力代号，用工程单位制表示的额定排气压力为 8Kg·f/cm2，即 8×0.981×105Pa ； 流量代号,表示额定排气量； 结构代号(见表 20-1、表 20-2),L 型表示气缸排列的型式为直角型； 表示 L 系列第四种产品往复活塞压缩机结构代号见表 13-1；其它各类压缩机结构代号见表 13-2；活塞压缩机的基本类型见表 13-3。表 13-1 往复活塞压缩机结构代号代号含义代号含义VV 型MM 型WW 型HH 型LL 型D两列对称平衡型S扇型DZ对置型X星型ZH自由活塞Z立式ZT整体型摩托压缩机P卧式表 13-2 其它各类压缩机结构代号结构代号压缩机或机组名称结构代号压缩机或机组名称G隔膜压缩机YH液环压缩机GJ机械驱动隔膜压缩机HY回转活塞或摇摆活塞压缩机LG螺杆压缩机F①固定风冷容积式压缩机OG蜗杆压缩机Y①移动的容积式压缩机机组HP滑片压缩机C①车装压缩机机组① 为加注结构代号,是指在其相应的压缩机或机组的结构代号之后,应加注字母代号表 13-3 活塞压缩机的基本类型（二）、L 型空压机的结构特点L 型空压机是两级、双缸、复动、水冷、固定式空压机。它主要由压缩机构、传动机构、润滑机构、冷却机构、调节机构和安全保护装置等六部分组成。 (1)压缩机构：压缩机构由气缸、吸气阀、排气阀、和活塞等部件组成。(2)传动机构：传动机构由三角皮带轮、曲轴、连杆、十字头和轴承等部件组成。(3)润滑机构：润滑机构由齿轮液压泵、注油器和滤油器等装置组成。(4)冷却机构：冷却机构由中间冷却器、气缸的冷却水套、冷却水管、后冷却器和润滑油冷却器等装置组成。(5)调节机构：调节机构主要由减荷阀、压力调节器等部件组成。(6)安全保护装置：安全保护装置主要由安全阀、油压断电器、断水开关和释压阀等组成。二、空压机的主要部件1.压缩机构1)气缸气缸是组成活塞式空压机压缩容积的主要部分。2)气阀气阀是随气缸内气体压力的变化而自动启闭的，是空压机的主要部件，它的工作质量直接影响空压机的排气量和功率的消耗。3)活塞组件活塞组件包括活塞、活塞环和活塞杆，活塞是活塞式空压机中压缩机构的主要部件。活塞的往复运动对空气进行压缩做功。2.传动机构活塞式空...
