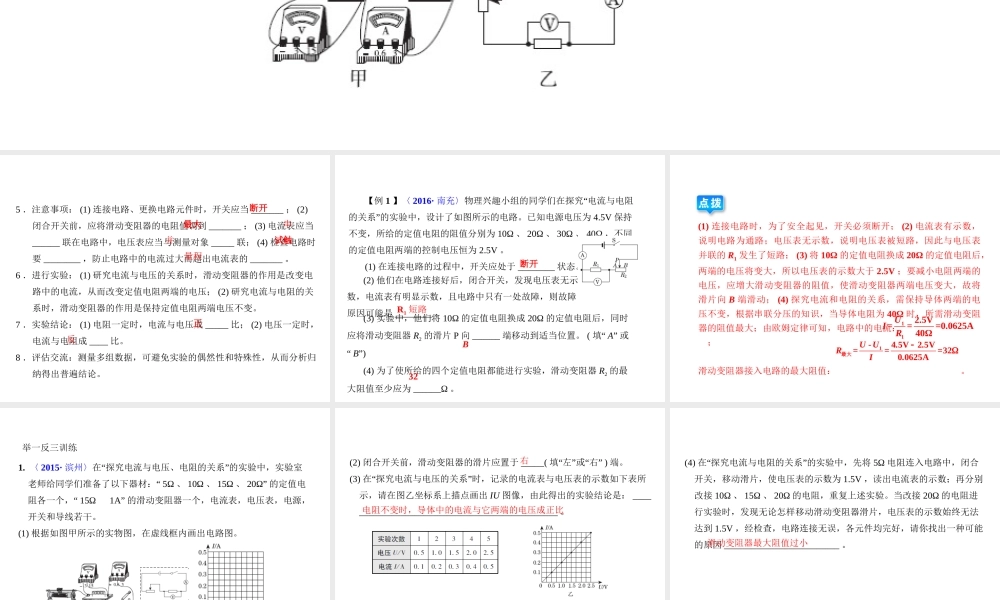

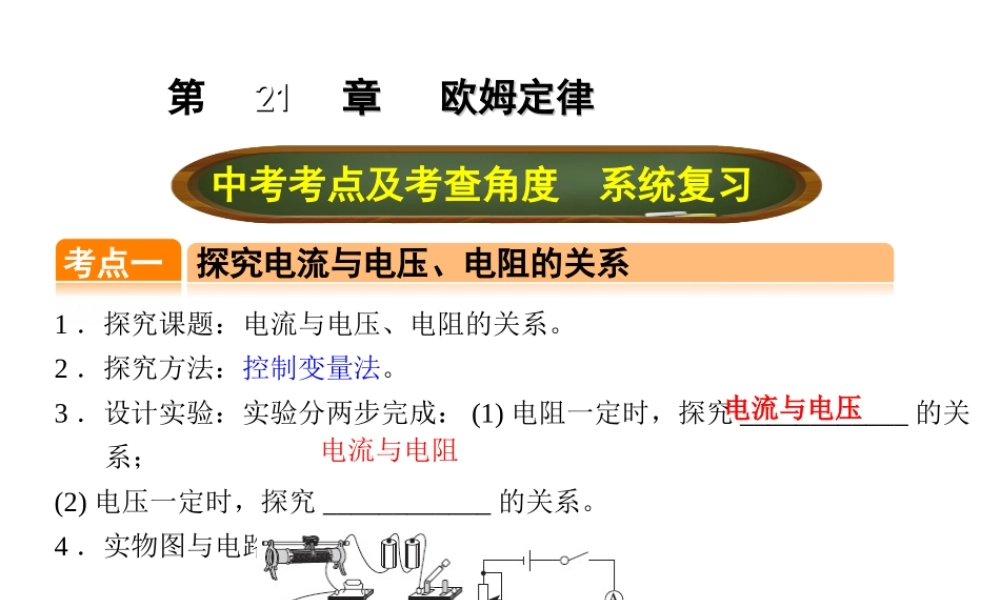

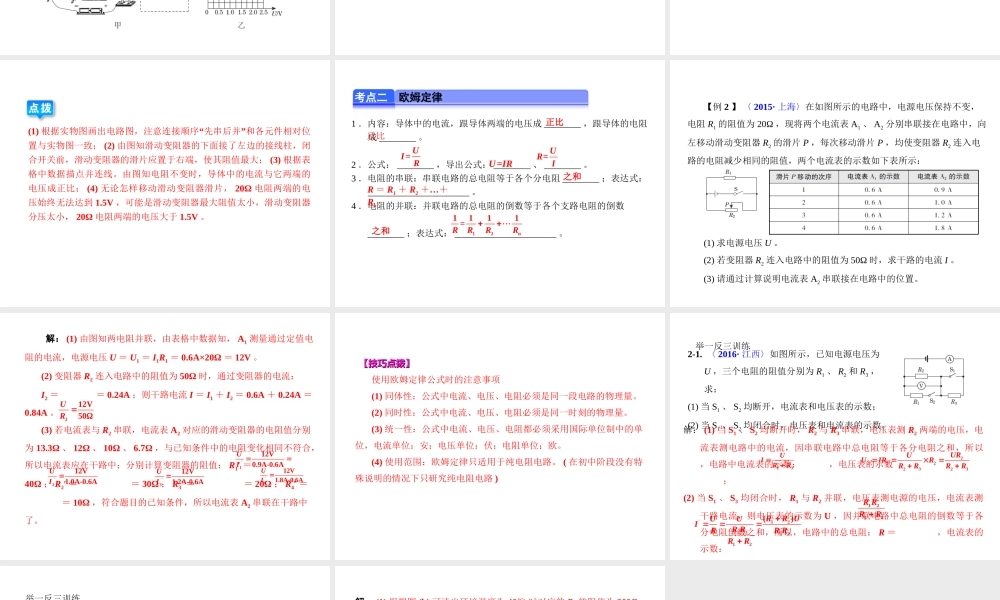

第 2121 章 欧姆定律章 欧姆定律 中考考点及考查角度 系统复习考点一 探究电流与电压、电阻的关系1 ．探究课题：电流与电压、电阻的关系。2 ．探究方法：控制变量法。3 ．设计实验：实验分两步完成： (1) 电阻一定时，探究 ____________ 的关系；(2) 电压一定时，探究 ____________ 的关系。4 ．实物图与电路图：电流与电阻电流与电压5 ．注意事项： (1) 连接电路、更换电路元件时，开关应当 _______ ； (2)闭合开关前，应将滑动变阻器的电阻值调到 _______ ； (3) 电流表应当______ 联在电路中，电压表应当与测量对象 _____ 联； (4) 检查电路时要 ________ ，防止电路中的电流过大而超出电流表的 _______ 。6 ．进行实验： (1) 研究电流与电压的关系时，滑动变阻器的作用是改变电路中的电流，从而改变定值电阻两端的电压； (2) 研究电流与电阻的关系时，滑动变阻器的作用是保持定值电阻两端电压不变。7 ．实验结论： (1) 电阻一定时，电流与电压成 _____ 比； (2) 电压一定时，电流与电阻成 ____ 比。8 ．评估交流：测量多组数据，可避免实验的偶然性和特殊性，从而分析归纳得出普遍结论。串试触断开最大正量程反并【例 1 】〈 2016· 南充〉“物理兴趣小组的同学们在探究 电流与电阻”的关系 的实验中，设计了如图所示的电路。已知电源电压为 4.5V 保持不变，所给的定值电阻的阻值分别为 10Ω 、 20Ω 、 30Ω 、 40Ω ，不同的定值电阻两端的控制电压恒为 2.5V 。(1) 在连接电路的过程中，开关应处于 ________ 状态。断开R1 短路B(2) 他们在电路连接好后，闭合开关，发现电压表无示数，电流表有明显示数，且电路中只有一处故障，则故障原因可能是 ________ 。(3) 实验中，他们将 10Ω 的定值电阻换成 20Ω 的定值电阻后，同时应将滑动变阻器 R2 的滑片 P 向 ______ 端移动到适当位置。 (“填 A” 或“ B”)(4) 为了使所给的四个定值电阻都能进行实验，滑动变阻器 R2 的最大阻值至少应为 ______Ω 。32(1) 连接电路时，为了安全起见，开关必须断开； (2) 电流表有示数，说明电路为通路；电压表无示数，说明电压表被短路，因此与电压表并联的 R1 发生了短路； (3) 将 10Ω 的定值电阻换成 20Ω 的定值电阻后，两端的电压将变大，所以电压表的示数大于 2.5V ；要减小电阻两端的电压，应增大滑动变阻器的阻值，使滑动变阻器两端电...
