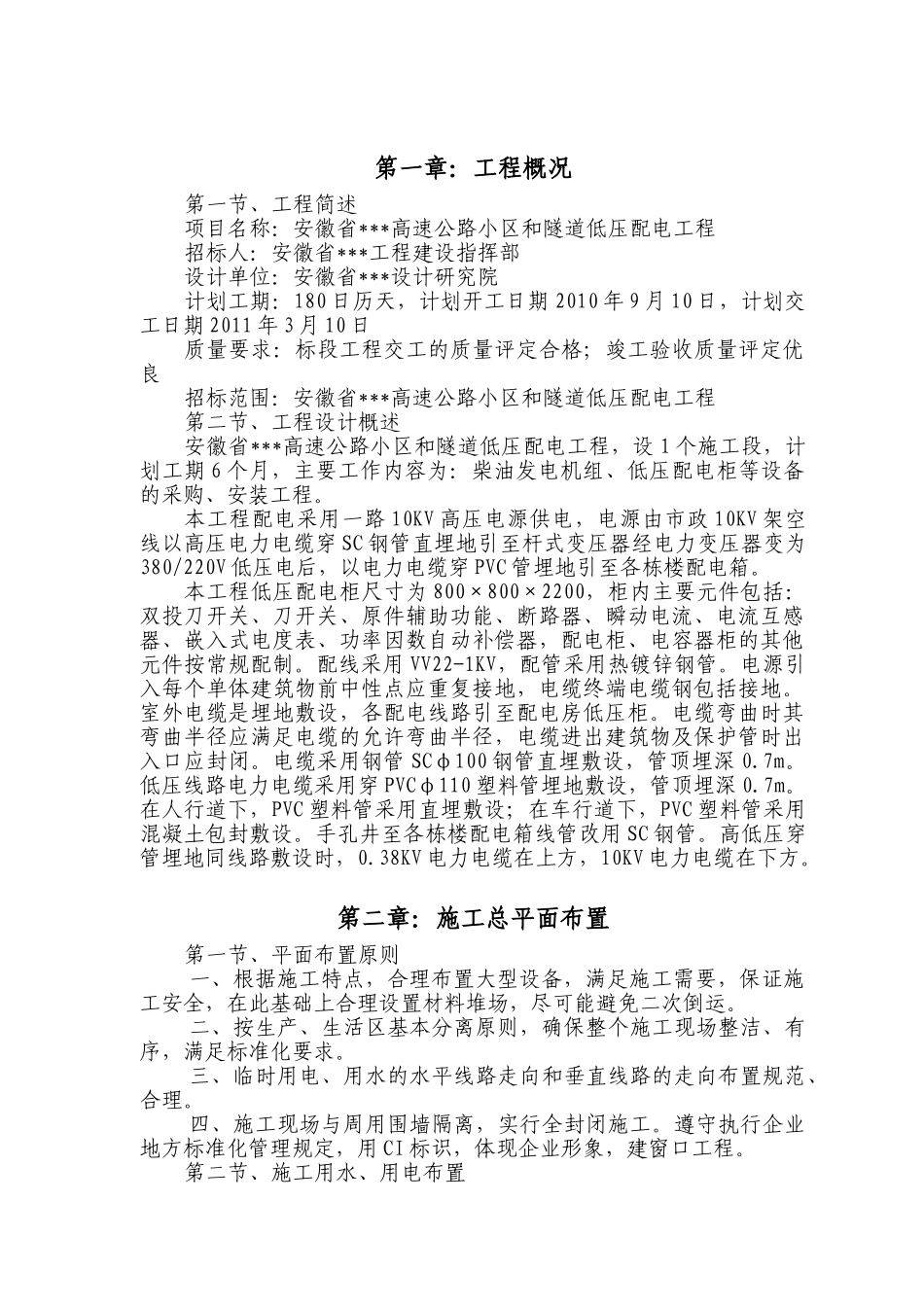

第一章：工程概况第一节、工程简述项目名称：安徽省***高速公路小区和隧道低压配电工程招标人：安徽省***工程建设指挥部设计单位：安徽省***设计研究院计划工期：180 日历天，计划开工日期 2010 年 9 月 10 日，计划交工日期 2011 年 3 月 10 日质量要求：标段工程交工的质量评定合格；竣工验收质量评定优良招标范围：安徽省***高速公路小区和隧道低压配电工程第二节、工程设计概述安徽省***高速公路小区和隧道低压配电工程，设 1 个施工段，计划工期 6 个月，主要工作内容为：柴油发电机组、低压配电柜等设备的采购、安装工程。本工程配电采用一路 10KV 高压电源供电，电源由市政 10KV 架空线以高压电力电缆穿 SC 钢管直埋地引至杆式变压器经电力变压器变为380/220V 低压电后，以电力电缆穿 PVC 管埋地引至各栋楼配电箱。本工程低压配电柜尺寸为 800×800×2200，柜内主要元件包括：双投刀开关、刀开关、原件辅助功能、断路器、瞬动电流、电流互感器、嵌入式电度表、功率因数自动补偿器，配电柜、电容器柜的其他元件按常规配制。配线采用 VV22-1KV，配管采用热镀锌钢管。电源引入每个单体建筑物前中性点应重复接地，电缆终端电缆钢包括接地。室外电缆是埋地敷设，各配电线路引至配电房低压柜。电缆弯曲时其弯曲半径应满足电缆的允许弯曲半径，电缆进出建筑物及保护管时出入口应封闭。电缆采用钢管 SCφ100 钢管直埋敷设，管顶埋深 0.7m。低压线路电力电缆采用穿 PVCφ110 塑料管埋地敷设，管顶埋深 0.7m。在人行道下，PVC 塑料管采用直埋敷设；在车行道下，PVC 塑料管采用混凝土包封敷设。手孔井至各栋楼配电箱线管改用 SC 钢管。高低压穿管埋地同线路敷设时，0.38KV 电力电缆在上方，10KV 电力电缆在下方。第二章：施工总平面布置第一节、平面布置原则一、根据施工特点，合理布置大型设备，满足施工需要，保证施工安全，在此基础上合理设置材料堆场，尽可能避免二次倒运。二、按生产、生活区基本分离原则，确保整个施工现场整洁、有序，满足标准化要求。三、临时用电、用水的水平线路走向和垂直线路的走向布置规范、合理。四、施工现场与周用围墙隔离，实行全封闭施工。遵守执行企业地方标准化管理规定，用 CI 标识，体现企业形象，建窗口工程。第二节、施工用水、用电布置由于本工程位于各已建好的服务区和管理区，施工用水可利用原施工的水源，做为生活与生产用水。施工用电，前期可在各施工点内配...
