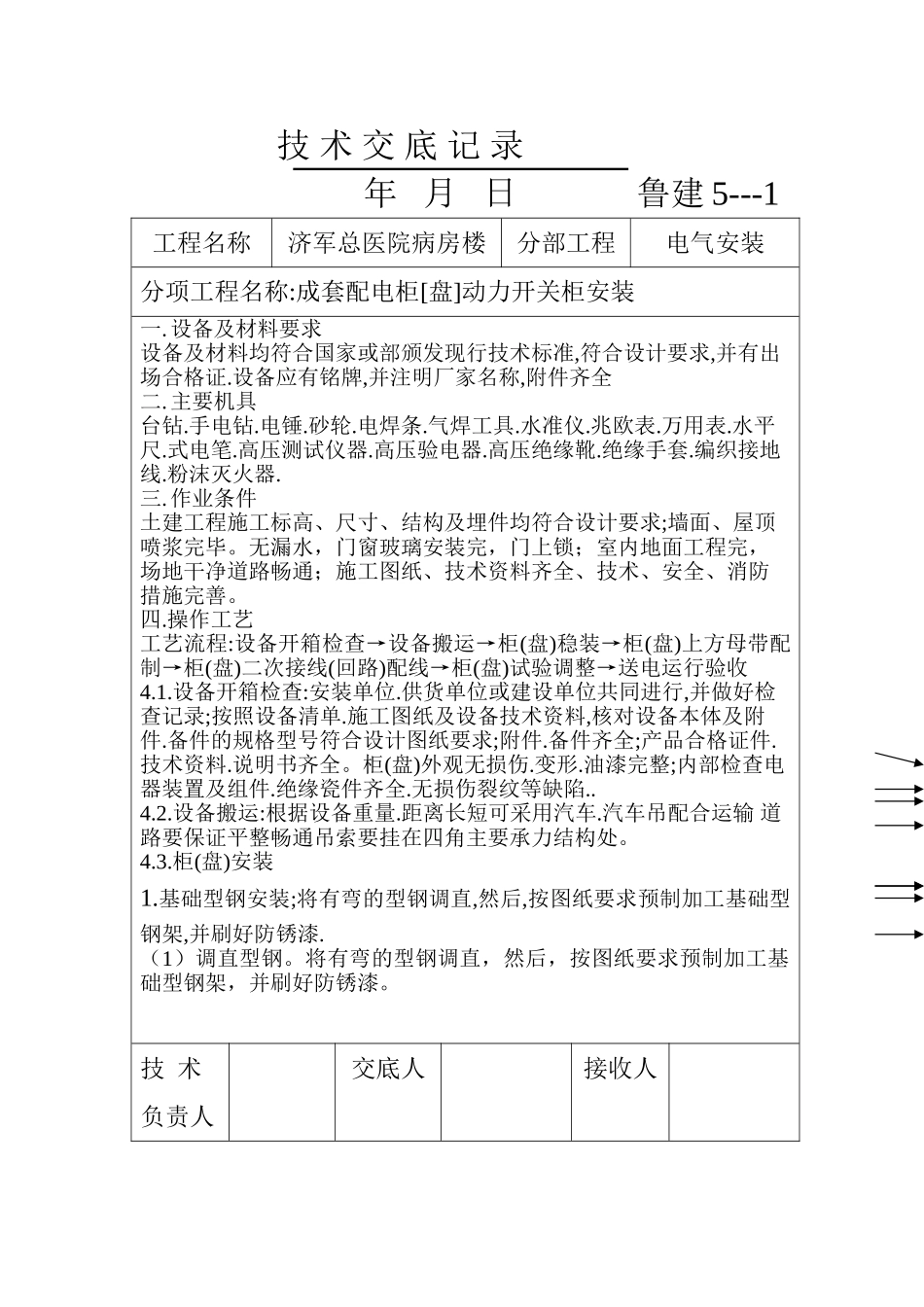

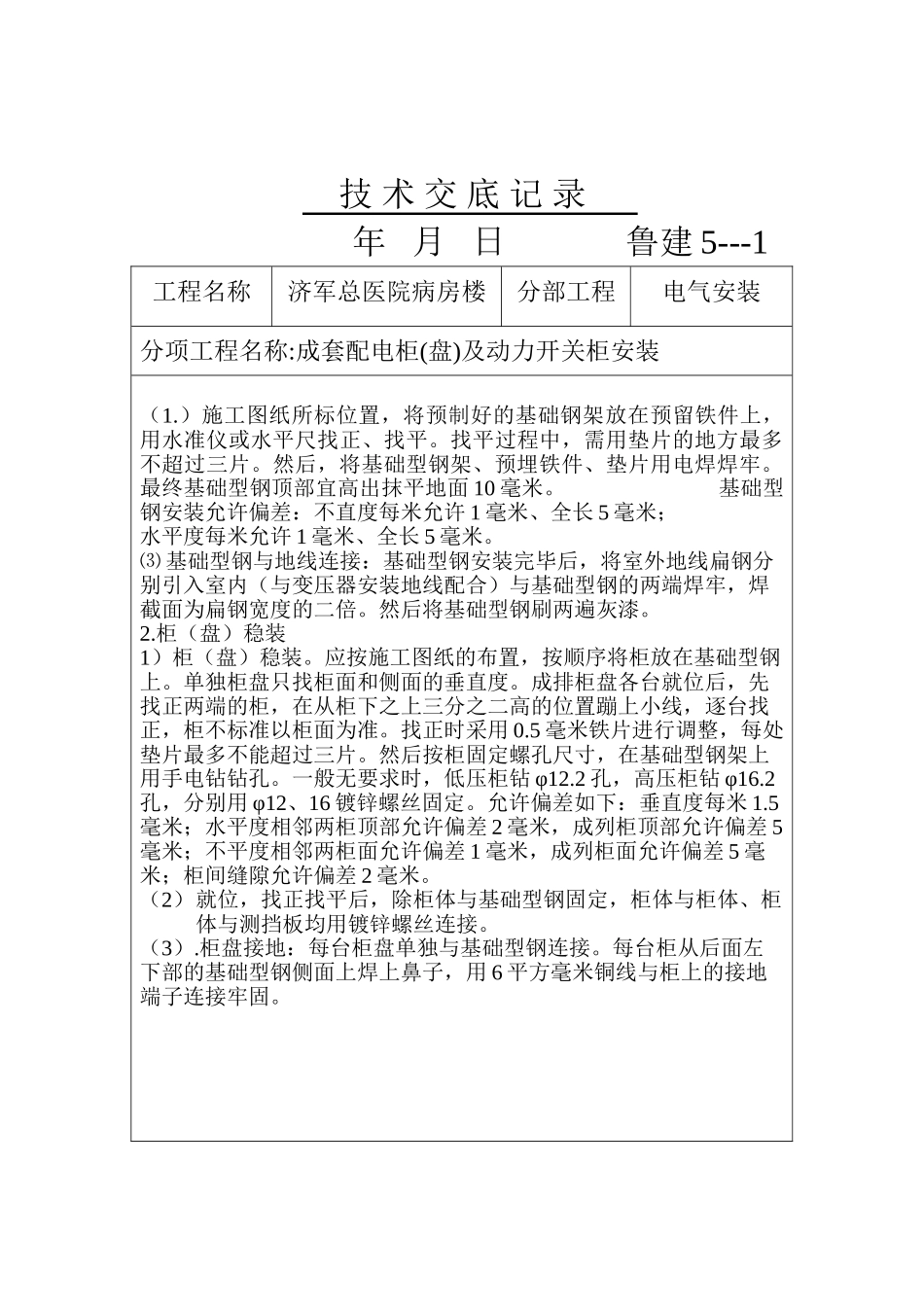

技 术 交 底 记 录 年 月 日 鲁建 5---1工程名称济军总医院病房楼分部工程电气安装分项工程名称:成套配电柜[盘]动力开关柜安装一.设备及材料要求设备及材料均符合国家或部颁发现行技术标准,符合设计要求,并有出场合格证.设备应有铭牌,并注明厂家名称,附件齐全二.主要机具台钻.手电钻.电锤.砂轮.电焊条.气焊工具.水准仪.兆欧表.万用表.水平尺.式电笔.高压测试仪器.高压验电器.高压绝缘靴.绝缘手套.编织接地线.粉沫灭火器.三.作业条件土建工程施工标高、尺寸、结构及埋件均符合设计要求;墙面、屋顶喷浆完毕。无漏水，门窗玻璃安装完，门上锁；室内地面工程完，场地干净道路畅通；施工图纸、技术资料齐全、技术、安全、消防措施完善。四.操作工艺工艺流程:设备开箱检查→设备搬运→柜(盘)稳装→柜(盘)上方母带配制→柜(盘)二次接线(回路)配线→柜(盘)试验调整→送电运行验收4.1.设备开箱检查:安装单位.供货单位或建设单位共同进行,并做好检查记录;按照设备清单.施工图纸及设备技术资料,核对设备本体及附件.备件的规格型号符合设计图纸要求;附件.备件齐全;产品合格证件.技术资料.说明书齐全。柜(盘)外观无损伤.变形.油漆完整;内部检查电器装置及组件.绝缘瓷件齐全.无损伤裂纹等缺陷..4.2.设备搬运:根据设备重量.距离长短可采用汽车.汽车吊配合运输 道路要保证平整畅通吊索要挂在四角主要承力结构处。4.3.柜(盘)安装1.基础型钢安装;将有弯的型钢调直,然后,按图纸要求预制加工基础型钢架,并刷好防锈漆.（1）调直型钢。将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆。技 术负责人交底人接收人技 术 交 底 记 录 年 月 日 鲁建 5---1工程名称济军总医院病房楼分部工程电气安装分项工程名称:成套配电柜(盘)及动力开关柜安装（1.）施工图纸所标位置，将预制好的基础钢架放在预留铁件上，用水准仪或水平尺找正、找平。找平过程中，需用垫片的地方最多不超过三片。然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面 10 毫米。 基础型钢安装允许偏差：不直度每米允许 1 毫米、全长 5 毫米；水平度每米允许 1 毫米、全长 5 毫米。⑶ 基础型钢与地线连接：基础型钢安装完毕后，将室外地线扁钢分别引入室内（与变压器安装地线配合）与基础型钢的两端焊牢，焊截面为扁钢宽度的二倍。然后将基础型钢刷两遍灰漆。2.柜（盘）稳装1）柜（盘）稳装。应按施工图纸的布置，按顺序将...
