汽车覆盖件模具的设计VIP免费

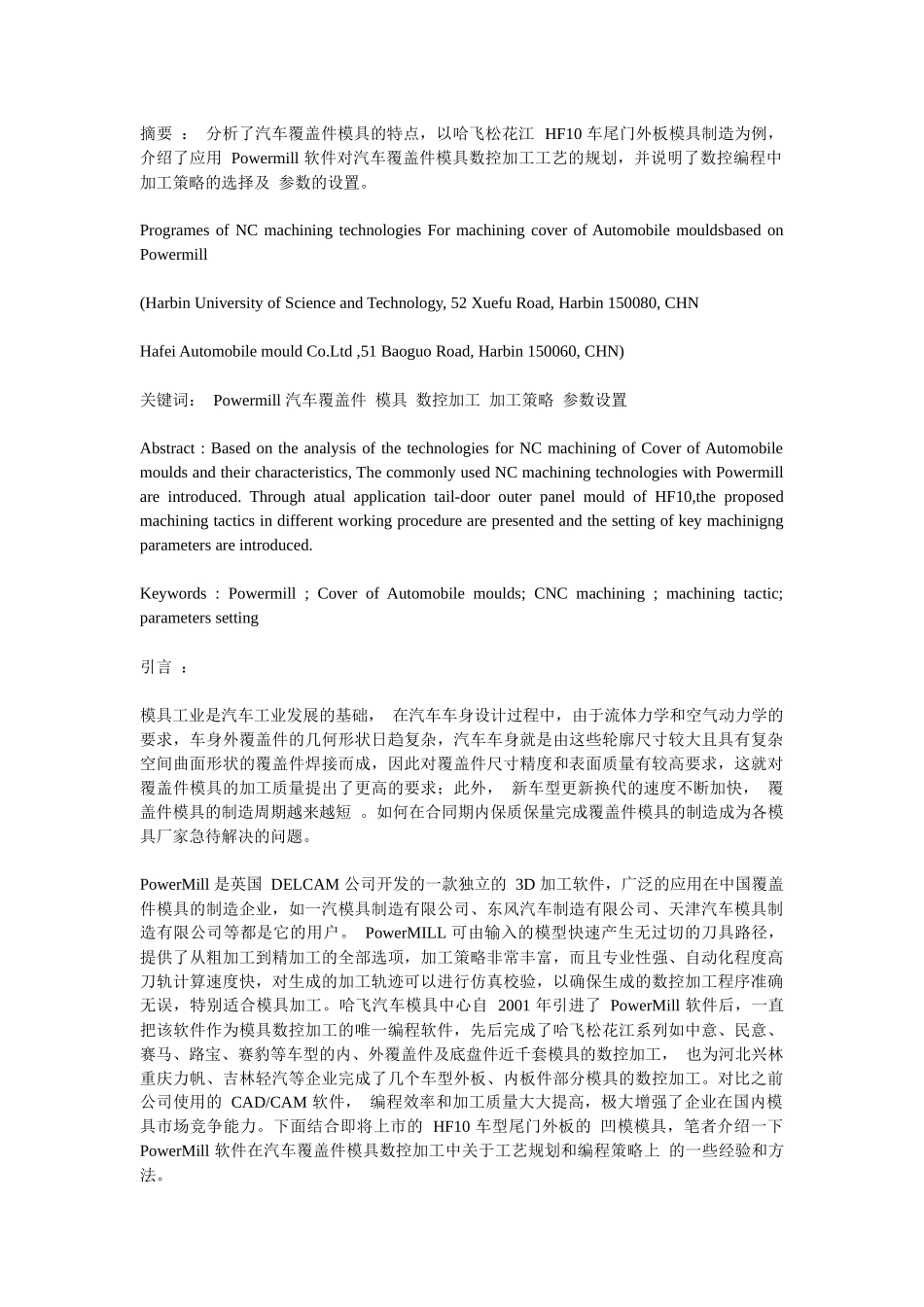

摘要 ： 分析了汽车覆盖件模具的特点，以哈飞松花江 HF10 车尾门外板模具制造为例，介绍了应用 Powermill 软件对汽车覆盖件模具数控加工工艺的规划，并说明了数控编程中加工策略的选择及 参数的设置。 Programes of NC machining technologies For machining cover of Automobile mouldsbased on Powermill (Harbin University of Science and Technology, 52 Xuefu Road, Harbin 150080, CHN Hafei Automobile mould Co.Ltd ,51 Baoguo Road, Harbin 150060, CHN) 关键词： Powermill 汽车覆盖件 模具 数控加工 加工策略 参数设置 Abstract : Based on the analysis of the technologies for NC machining of Cover of Automobile moulds and their characteristics, The commonly used NC machining technologies with Powermill are introduced. Through atual application tail-door outer panel mould of HF10,the proposed machining tactics in different working procedure are presented and the setting of key machinigng parameters are introduced. Keywords : Powermill ; Cover of Automobile moulds; CNC machining ; machining tactic; parameters setting 引言 ： 模具工业是汽车工业发展的基础， 在汽车车身设计过程中，由于流体力学和空气动力学的要求，车身外覆盖件的几何形状日趋复杂，汽车车身就是由这些轮廓尺寸较大且具有复杂空间曲面形状的覆盖件焊接而成，因此对覆盖件尺寸精度和表面质量有较高要求，这就对覆盖件模具的加工质量提出了更高的要求；此外， 新车型更新换代的速度不断加快， 覆盖件模具的制造周期越来越短 。如何在合同期内保质保量完成覆盖件模具的制造成为各模具厂家急待解决的问题。 PowerMill 是英国 DELCAM 公司开发的一款独立的 3D 加工软件，广泛的应用在中国覆盖件模具的制造企业，如一汽模具制造有限公司、东风汽车制造有限公司、天津汽车模具制造有限公司等都是它的用户。 PowerMILL 可由输入的模型快速产生无过切的刀具路径，提供了从粗加工到精加工的全部选项，加工策略非常丰富，而且专业性强、自动化程度高刀轨计算速度快，对生成的加工轨迹可以进行仿真校验，以确保生成的数控加工程序准确无误，特别适合模具加工。哈飞汽车模具中心自 2001 ...
