Power PCB应用技巧VIP免费

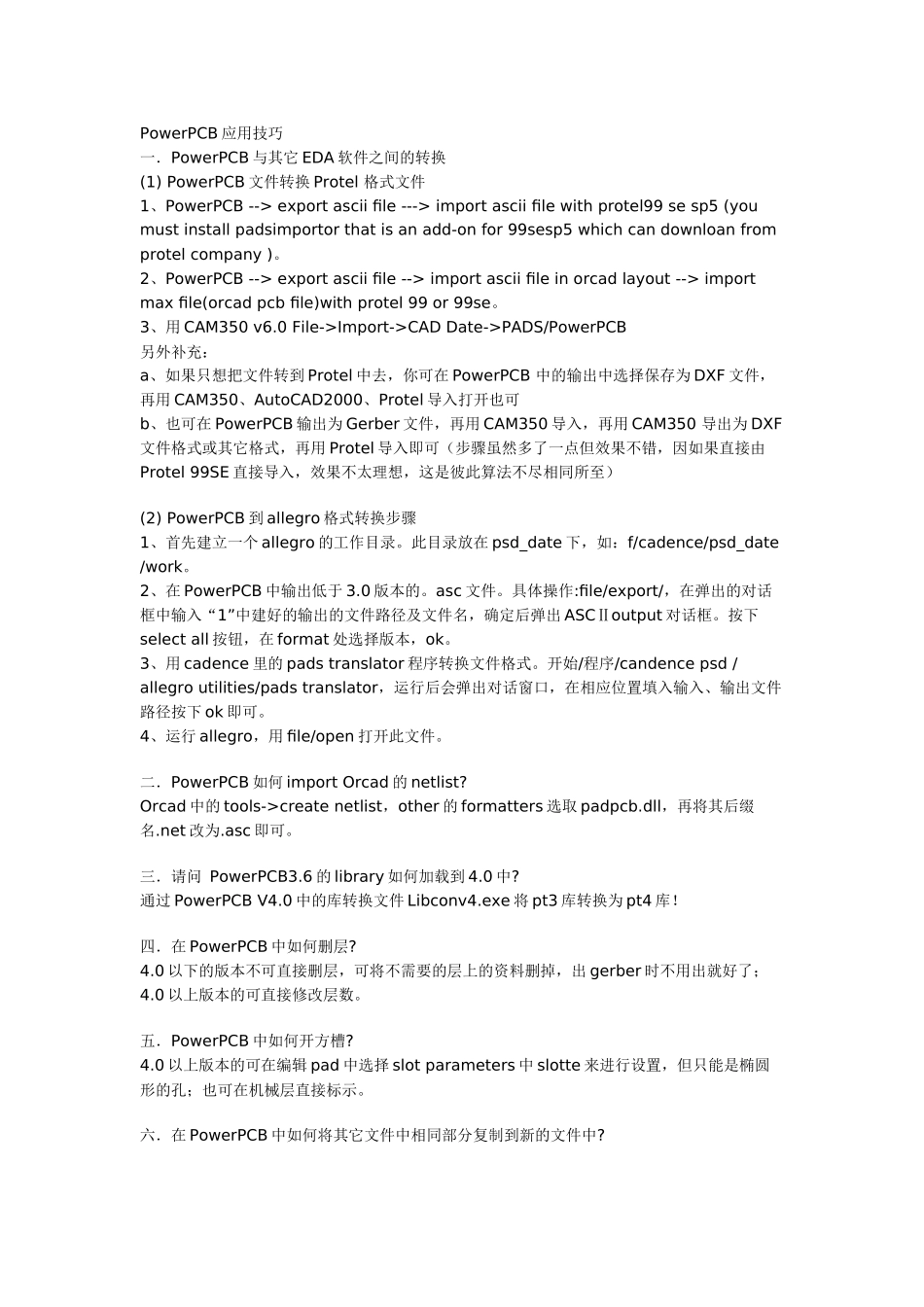

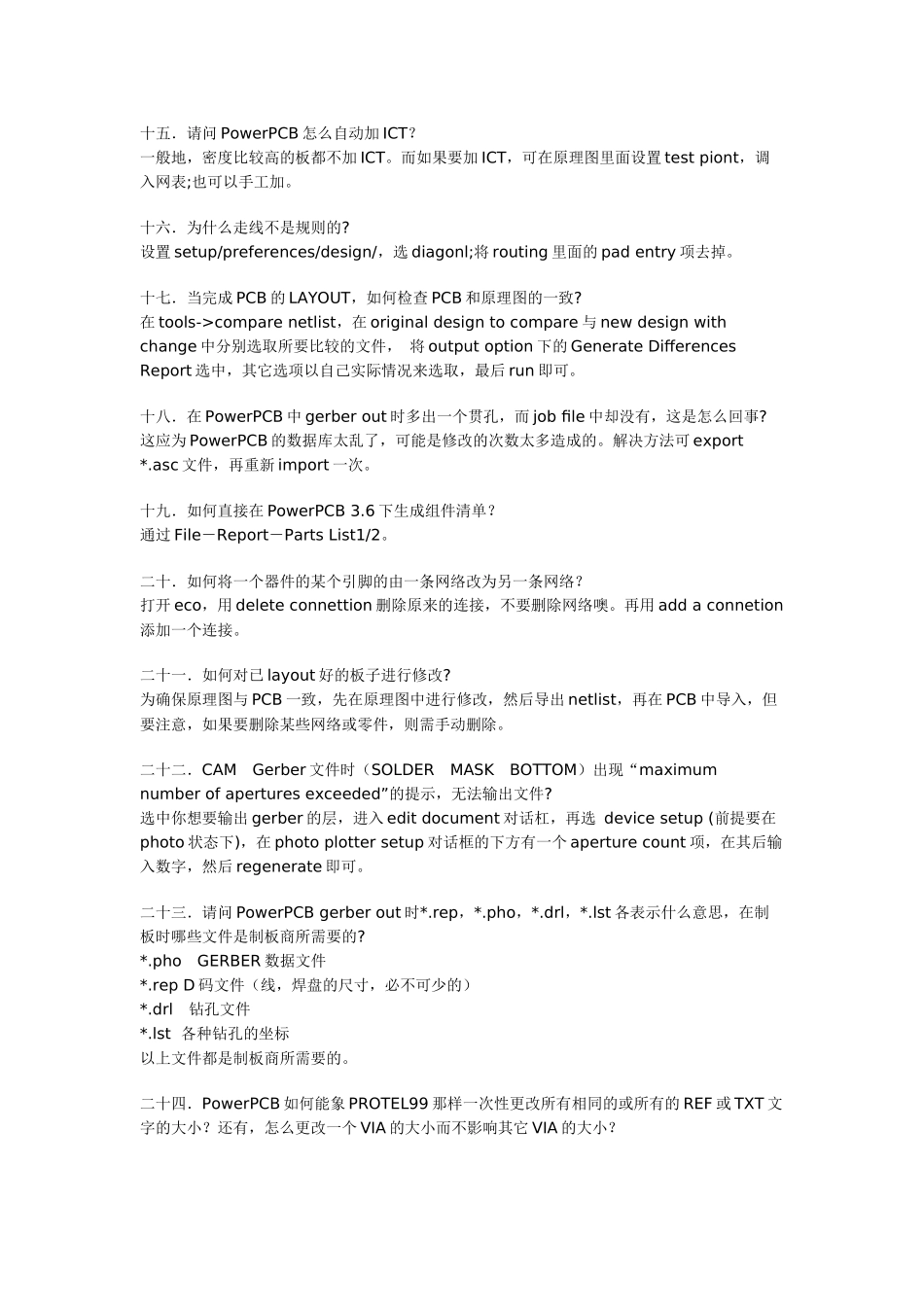

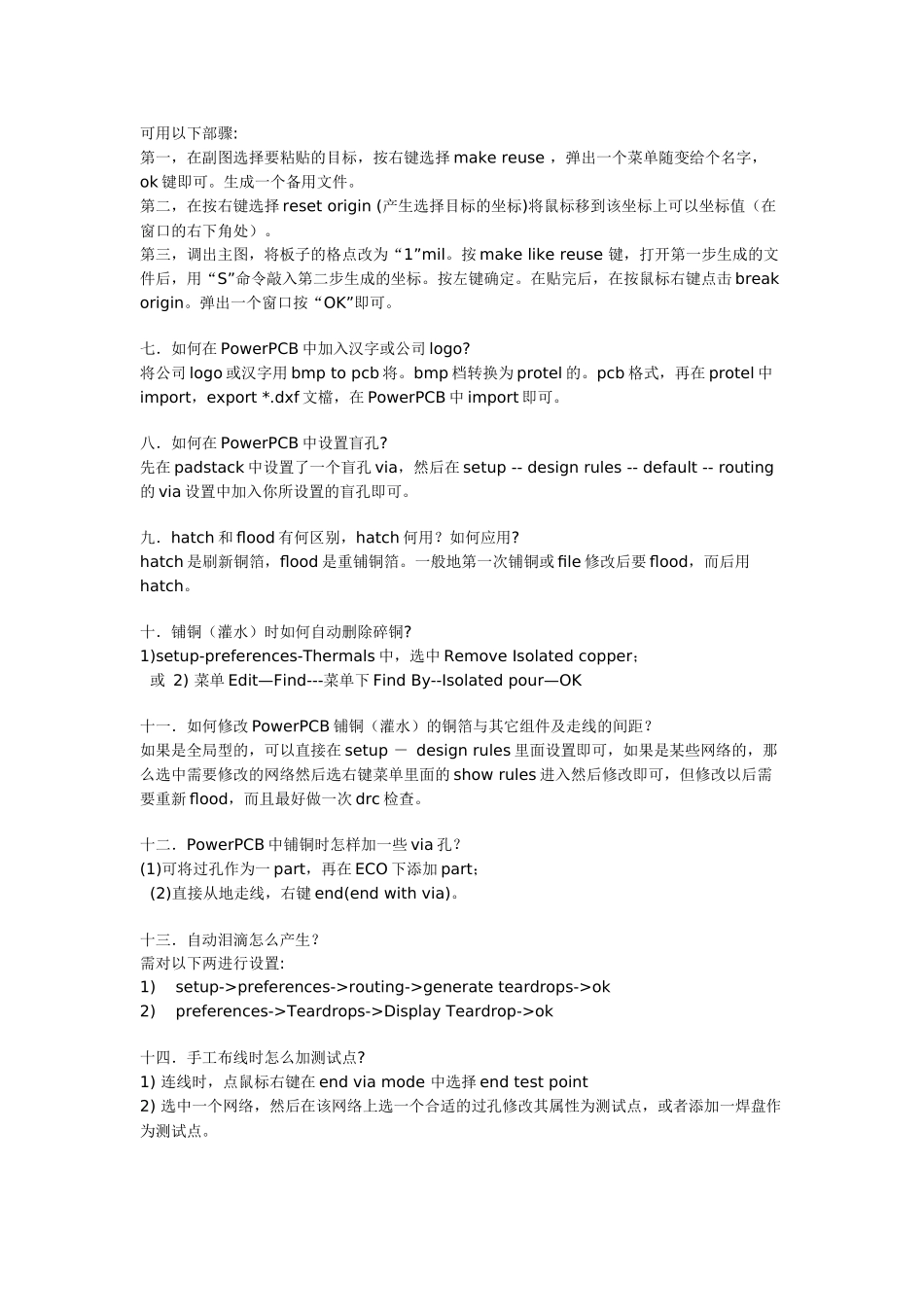

PowerPCB 应用技巧一．PowerPCB 与其它 EDA 软件之间的转换 (1) PowerPCB 文件转换 Protel 格式文件1、PowerPCB --> export ascii file ---> import ascii file with protel99 se sp5 (you must install padsimportor that is an add-on for 99sesp5 which can downloan from protel company )。2、PowerPCB --> export ascii file --> import ascii file in orcad layout --> import max file(orcad pcb file)with protel 99 or 99se。 3、用 CAM350 v6.0 File->Import->CAD Date->PADS/PowerPCB 另外补充：a、如果只想把文件转到 Protel 中去，你可在 PowerPCB 中的输出中选择保存为 DXF 文件，再用 CAM350、AutoCAD2000、Protel 导入打开也可b、也可在 PowerPCB 输出为 Gerber 文件，再用 CAM350 导入，再用 CAM350 导出为 DXF文件格式或其它格式，再用 Protel 导入即可（步骤虽然多了一点但效果不错，因如果直接由Protel 99SE 直接导入，效果不太理想，这是彼此算法不尽相同所至）(2) PowerPCB 到 allegro 格式转换步骤1、首先建立一个 allegro 的工作目录。此目录放在 psd_date 下，如：f/cadence/psd_date/work。2、在 PowerPCB 中输出低于 3.0 版本的。asc 文件。具体操作:file/export/，在弹出的对话框中输入“1”中建好的输出的文件路径及文件名，确定后弹出 ASCⅡoutput 对话框。按下select all 按钮，在 format 处选择版本，ok。3、用 cadence 里的 pads translator 程序转换文件格式。开始/程序/candence psd / allegro utilities/pads translator，运行后会弹出对话窗口，在相应位置填入输入、输出文件路径按下 ok 即可。4、运行 allegro，用 file/open 打开此文件。二．PowerPCB 如何 import Orcad 的 netlist?Orcad 中的 tools->create netlist，other 的 formatters 选取 padpcb.dll，再将其后缀名.net 改为.asc 即可。三．请问 PowerPCB3.6 的 library 如何加载到 4.0 中?通过 PowerPCB V4.0 中的库转换文件 Libconv4.exe 将 pt3 库转换为 pt4 库！四．在 PowerPCB 中如何删层?4.0 以下的版本不可直接删层，可将不需要的层上的资料删掉，出 gerber 时不用出就好了；4.0 以上版本的可直接修改层数。五．PowerPCB 中如何开方槽?4.0 以上版本的可在编辑 pad 中选...
