水利枢纽工程围堰防渗墙工程施工组织设计VIP免费

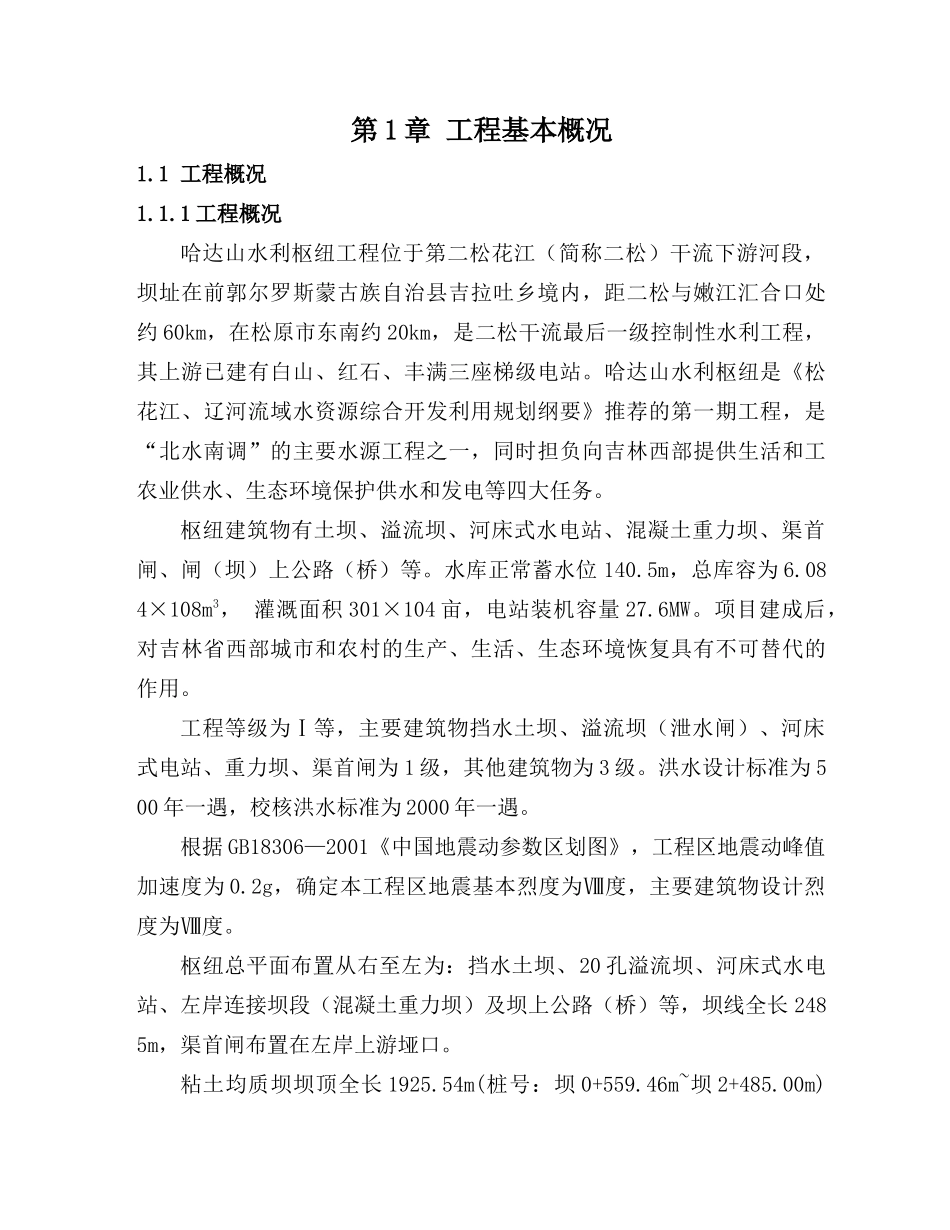

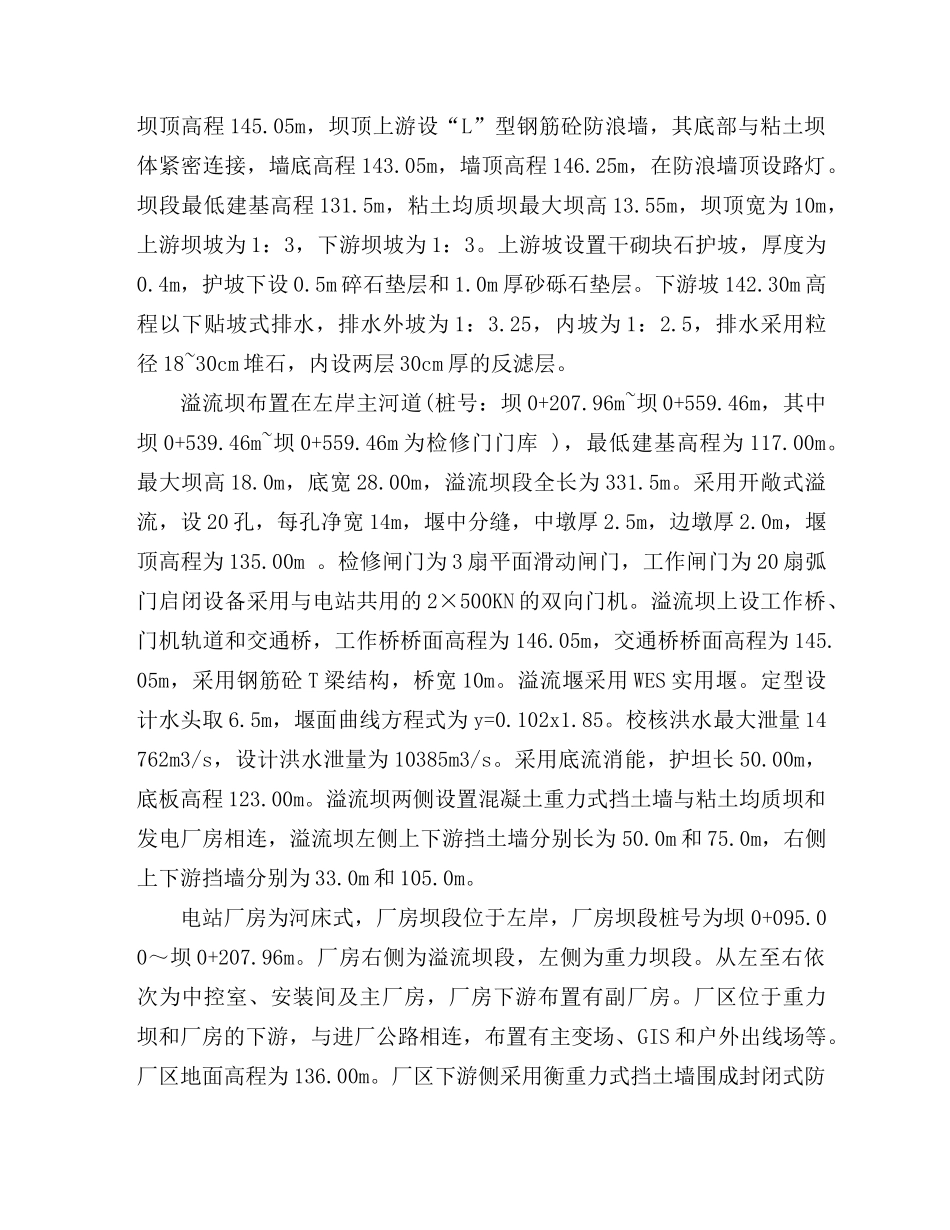

第 1 章 工程基本概况1.1 工程概况1.1.1 工程概况哈达山水利枢纽工程位于第二松花江（简称二松）干流下游河段，坝址在前郭尔罗斯蒙古族自治县吉拉吐乡境内，距二松与嫩江汇合口处约 60km，在松原市东南约 20km，是二松干流最后一级控制性水利工程，其上游已建有白山、红石、丰满三座梯级电站。哈达山水利枢纽是《松花江、辽河流域水资源综合开发利用规划纲要》推荐的第一期工程，是“北水南调”的主要水源工程之一，同时担负向吉林西部提供生活和工农业供水、生态环境保护供水和发电等四大任务。枢纽建筑物有土坝、溢流坝、河床式水电站、混凝土重力坝、渠首闸、闸（坝）上公路（桥）等。水库正常蓄水位 140.5m，总库容为 6.084×108m3， 灌溉面积 301×104 亩，电站装机容量 27.6MW。项目建成后，对吉林省西部城市和农村的生产、生活、生态环境恢复具有不可替代的作用。工程等级为Ⅰ等，主要建筑物挡水土坝、溢流坝（泄水闸）、河床式电站、重力坝、渠首闸为 1 级，其他建筑物为 3 级。洪水设计标准为 500 年一遇，校核洪水标准为 2000 年一遇。根据 GB18306—2001《中国地震动参数区划图》，工程区地震动峰值加速度为 0.2g，确定本工程区地震基本烈度为Ⅷ度，主要建筑物设计烈度为Ⅷ度。枢纽总平面布置从右至左为：挡水土坝、20 孔溢流坝、河床式水电站、左岸连接坝段（混凝土重力坝）及坝上公路（桥）等，坝线全长 2485m，渠首闸布置在左岸上游垭口。粘土均质坝坝顶全长 1925.54m(桩号：坝 0+559.46m~坝 2+485.00m)坝顶高程 145.05m，坝顶上游设“L”型钢筋砼防浪墙，其底部与粘土坝体紧密连接，墙底高程 143.05m，墙顶高程 146.25m，在防浪墙顶设路灯。坝段最低建基高程 131.5m，粘土均质坝最大坝高 13.55m，坝顶宽为 10m，上游坝坡为 1：3，下游坝坡为 1：3。上游坡设置干砌块石护坡，厚度为0.4m，护坡下设 0.5m 碎石垫层和 1.0m 厚砂砾石垫层。下游坡 142.30m 高程以下贴坡式排水，排水外坡为 1：3.25，内坡为 1：2.5，排水采用粒径 18~30cm 堆石，内设两层 30cm 厚的反滤层。溢流坝布置在左岸主河道(桩号：坝 0+207.96m~坝 0+559.46m，其中坝 0+539.46m~坝 0+559.46m 为检修门门库 )，最低建基高程为 117.00m。最大坝高 18.0m，底宽 28.00m，溢流坝段全长为 331.5m。采用开敞式溢流，设 20 孔，每孔净宽 14m，堰中分缝，中墩厚 2.5m，边墩厚 2.0m，堰顶高程为 135.00m 。...
