110kV-50MVA三相双绕组电力变压器VIP免费

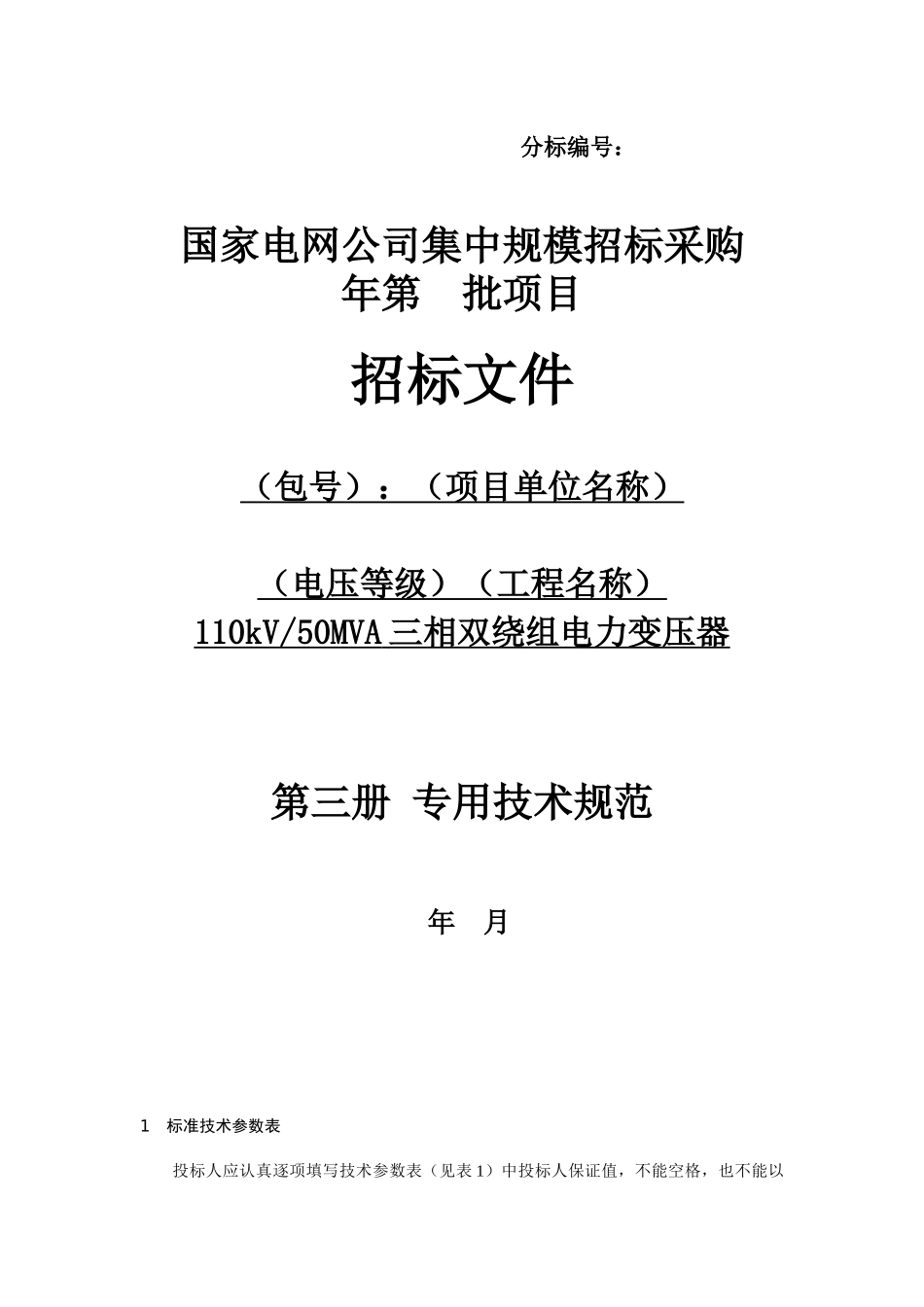

110kV-50MVA三相双绕组电力变压器_第1页
1/12

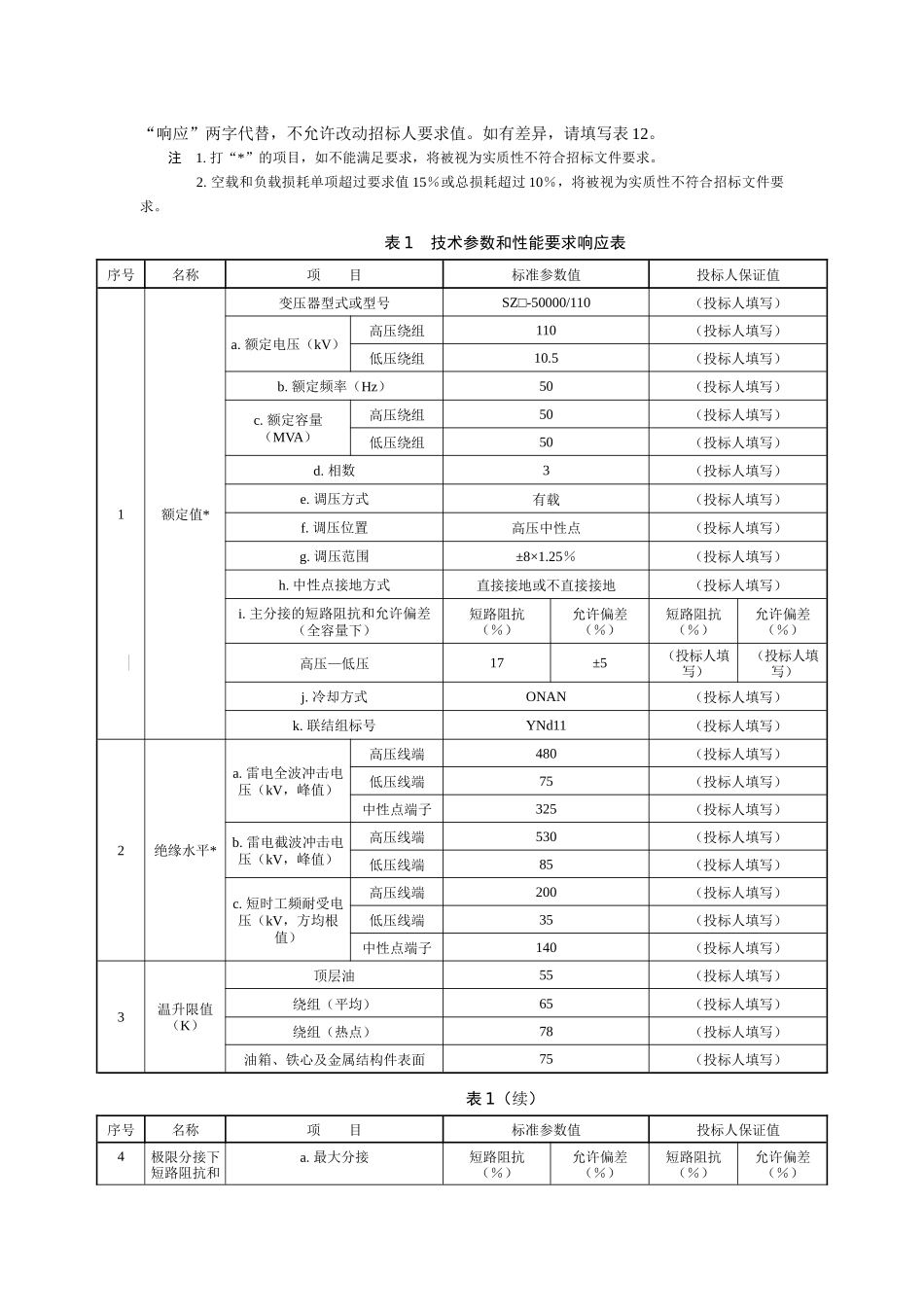

110kV-50MVA三相双绕组电力变压器_第2页
2/12

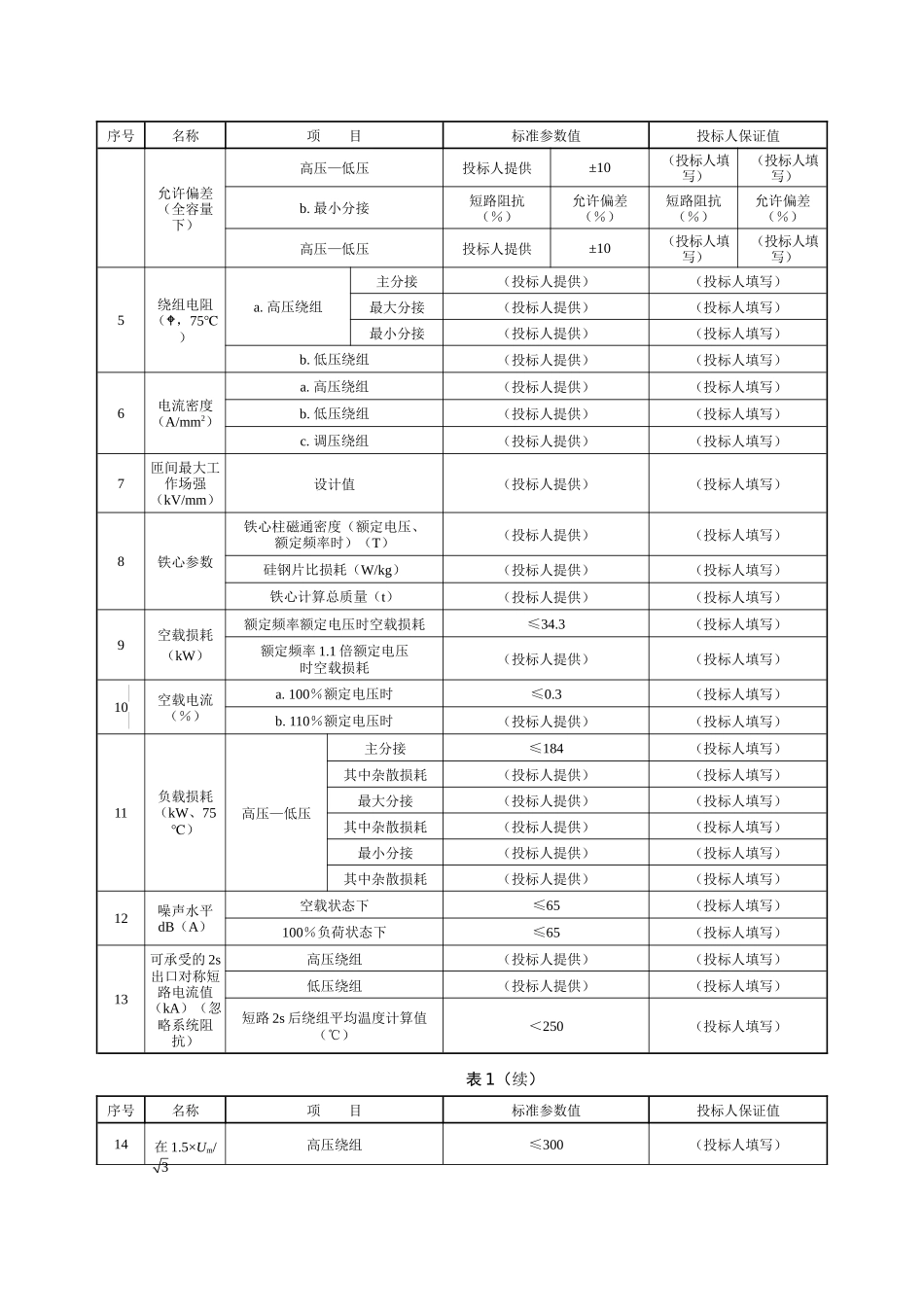

110kV-50MVA三相双绕组电力变压器_第3页
3/12
分标编号:国家电网公司集中规模招标采购年第 批项目招标文件(包号):(项目单位名称)(电压等级)(工程名称)110kV/50MVA 三相双绕组电力变压器 第三册 专用技术规范 年 月1 标准技术参数表投标人应认真逐项填写技术参数表(见表 1)中投标人保证值,不能空格,也不能以“响应”两字代替,不允许改动招标人要求值。如有差异,请填写表 12。注 1. 打“*”的项目,如不能满足要求,将被视为实质性不符合招标文件要求。2. 空载和负载损耗单项超过要求值 15%或总损耗超过 10%,将被视为实质性不符合招标文件要求。表 1 技术参数和性能要求响应表序号名称项 目标准参数值投标人保证值1额定值*变压器型式或型号SZ□-50000/110(投标人填写)a. 额定电压(kV)高压绕组110(投标人填写)低压绕组10.5(投标人填写)b. 额定频率(Hz)50(投标人填写)c. 额定容量(MVA)高压绕组50(投标人填写)低压绕组50(投标人填写)d. 相数3(投标人填写)e. 调压方式有载(投标人填写)f. 调压位置高压中性点(投标人填写)g. 调压范围±8×1.25%(投标人填写)h. 中性点接地方式直接接地或不直接接地(投标人填写)i. 主分接的短路阻抗和允许偏差(全容量下)短路阻抗(%)允许偏差(%)短路阻抗(%)允许偏差(%)高压—低压17±5(投标人填写)(投标人填写)j. 冷却方式ONAN(投标人填写)k. 联结组标号YNd11(投标人填写)2绝缘水平*a. 雷电全波冲击电压(kV,峰值)高压线端480(投标人填写)低压线端75 (投标人填写)中性点端子325(投标人填写)b. 雷电截波冲击电压(kV,峰值)高压线端530(投标人填写)低压线端85 (投标人填写)c. 短时工频耐受电压(kV,方均根值)高压线端200(投标人填写)低压线端35 (投标人填写)中性点端子140(投标人填写)3温升限值(K)顶层油55(投标人填写)绕组(平均)65(投标人填写)绕组(热点)78(投标人填写)油箱、铁心及金属结构件表面75(投标人填写)表 1(续)序号名称项 目标准参数值投标人保证值4极限分接下短路阻抗和a. 最大分接短路阻抗(%)允许偏差(%)短路阻抗(%)允许偏差(%)序号名称项 目标准参数值投标人保证值允许偏差(全容量下)高压—低压投标人提供±10(投标人填写)(投标人填写)b. 最小分接短路阻抗(%)允许偏差(%)短路阻抗(%)允许偏差(%)高压—低压投标人提供±10(投标人填写)(投标人填写)5绕组电阻(,75...
