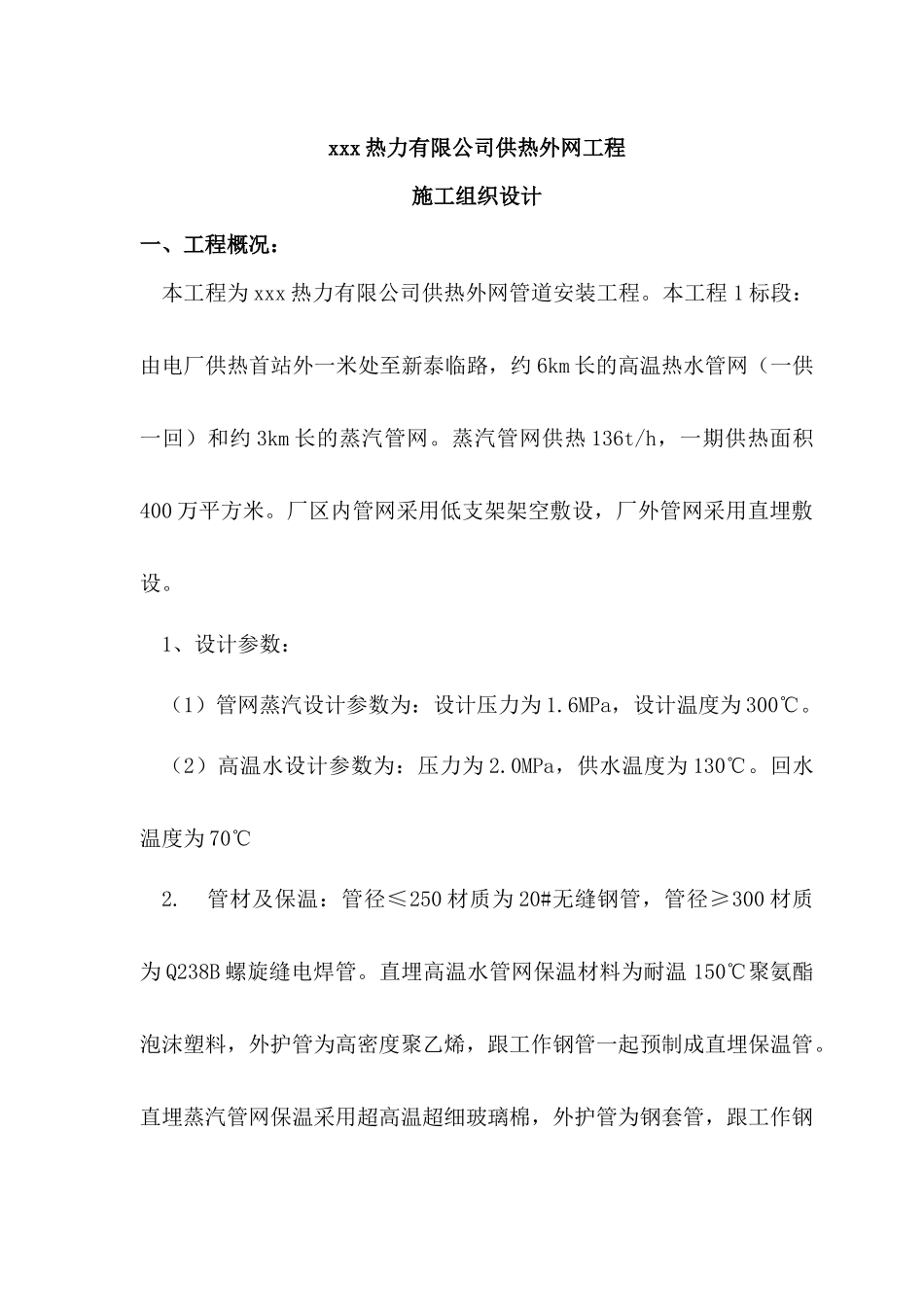

xxx 热力有限公司供热外网工程施工组织设计一、工程概况：本工程为 xxx 热力有限公司供热外网管道安装工程。本工程 1 标段：由电厂供热首站外一米处至新泰临路，约 6km 长的高温热水管网（一供一回）和约 3km 长的蒸汽管网。蒸汽管网供热 136t/h，一期供热面积400 万平方米。厂区内管网采用低支架架空敷设，厂外管网采用直埋敷设。1、设计参数：（1）管网蒸汽设计参数为：设计压力为 1.6MPa，设计温度为 300℃。（2）高温水设计参数为：压力为 2.0MPa，供水温度为 130℃。回水温度为 70℃2. 管材及保温：管径≤250 材质为 20#无缝钢管，管径≥300 材质为 Q238B 螺旋缝电焊管。直埋高温水管网保温材料为耐温 150℃聚氨酯泡沫塑料，外护管为高密度聚乙烯，跟工作钢管一起预制成直埋保温管。直埋蒸汽管网保温采用超高温超细玻璃棉，外护管为钢套管，跟工作钢管一起预制成钢套钢直埋保温管。厂区内架空管道均采用超细玻璃棉，外包镀锌铁皮。二、编织说明及依据 1．编制说明 本施工组织设计是根据招标单位提供的施工图、招标文件及有关施工说明结合我方现场勘察进行编制。本施工组织设计对施工的总体布置、质量控制、主要技术措施、安全生产、文明施工以及降低环境污染技术措施等主要相关措施进行了说明。2．编制依据 （1） 《城镇供热管网工程施工及验收规范》CJJ28-2004 （2） 《工业金属管道工程施工及验收规范》GB50235-97 （3） 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 （4） 《城市直埋供热管道工程技术规程》CJJ/T81-98 （5） 《施工现场临时用电安全技术规范》JGJ46-2005 （6） 《城镇供热直埋蒸汽管道技术规程》CJJ 104-2005（7） 《热水管道直埋敷设》05R410（8）《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》CJ/T114-2000（9）《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管件》CJ/T155-2001三、施工准备（一）施工现场“三通一平”：1、水：（1）施工用水：安装工程前期基本不用水，后期压力试验时由建设单位协调就近安排。（2）生活用水：现场每施工队准备保温桶 2 个，以满足施工人员饮用水需要。2、电：建设单位院内及其附近使用建设单位电源，公路中间管段由建设单位协调就近安排，现场准备柴油发电机（50GF41）一台备用。3、施工前要清理现场道路，在道路上施工时，一般情况下要保持道路畅通，要圈定作业范围，划定安全距离、施工警戒线和设置安全标志牌。并要...
