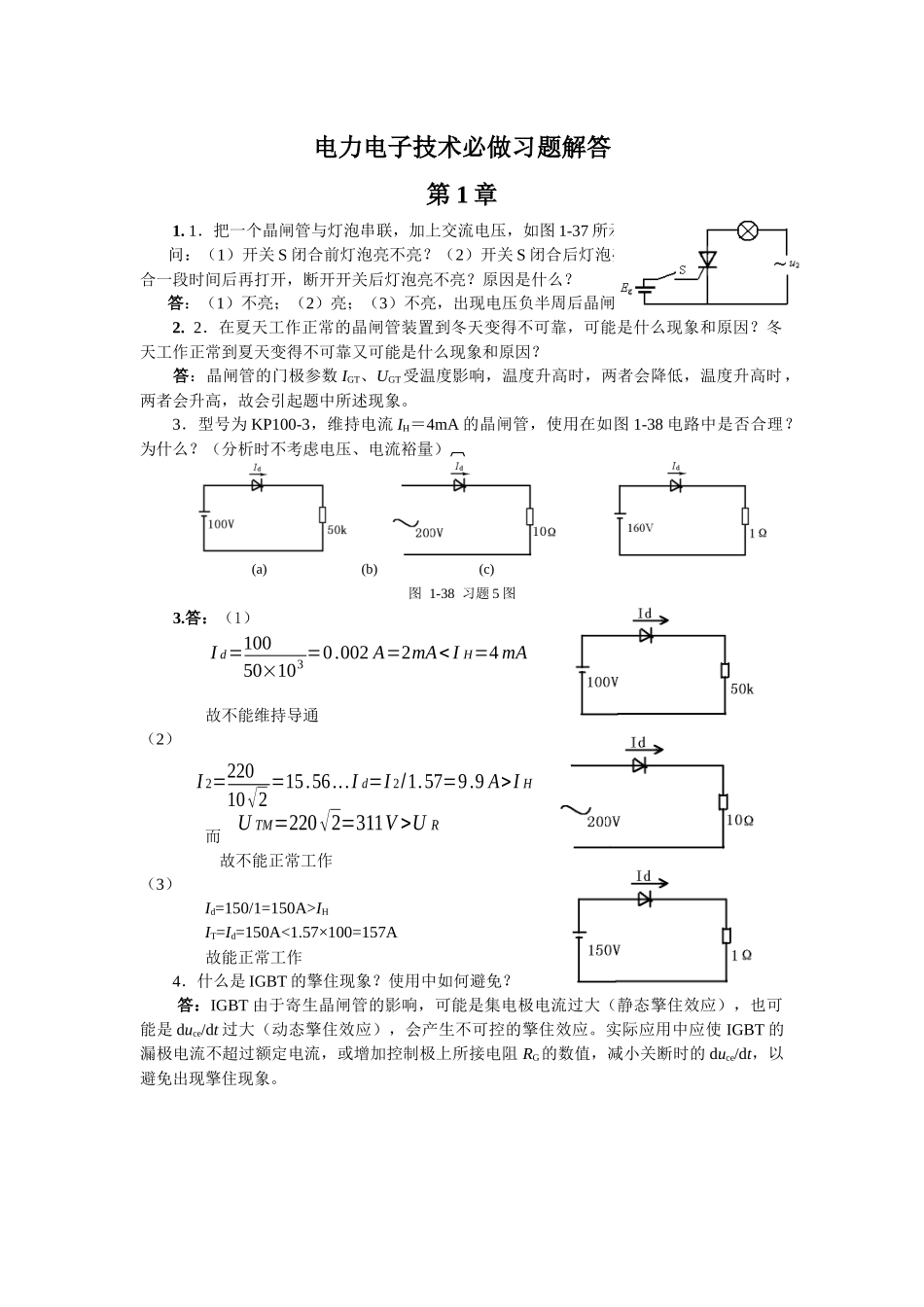

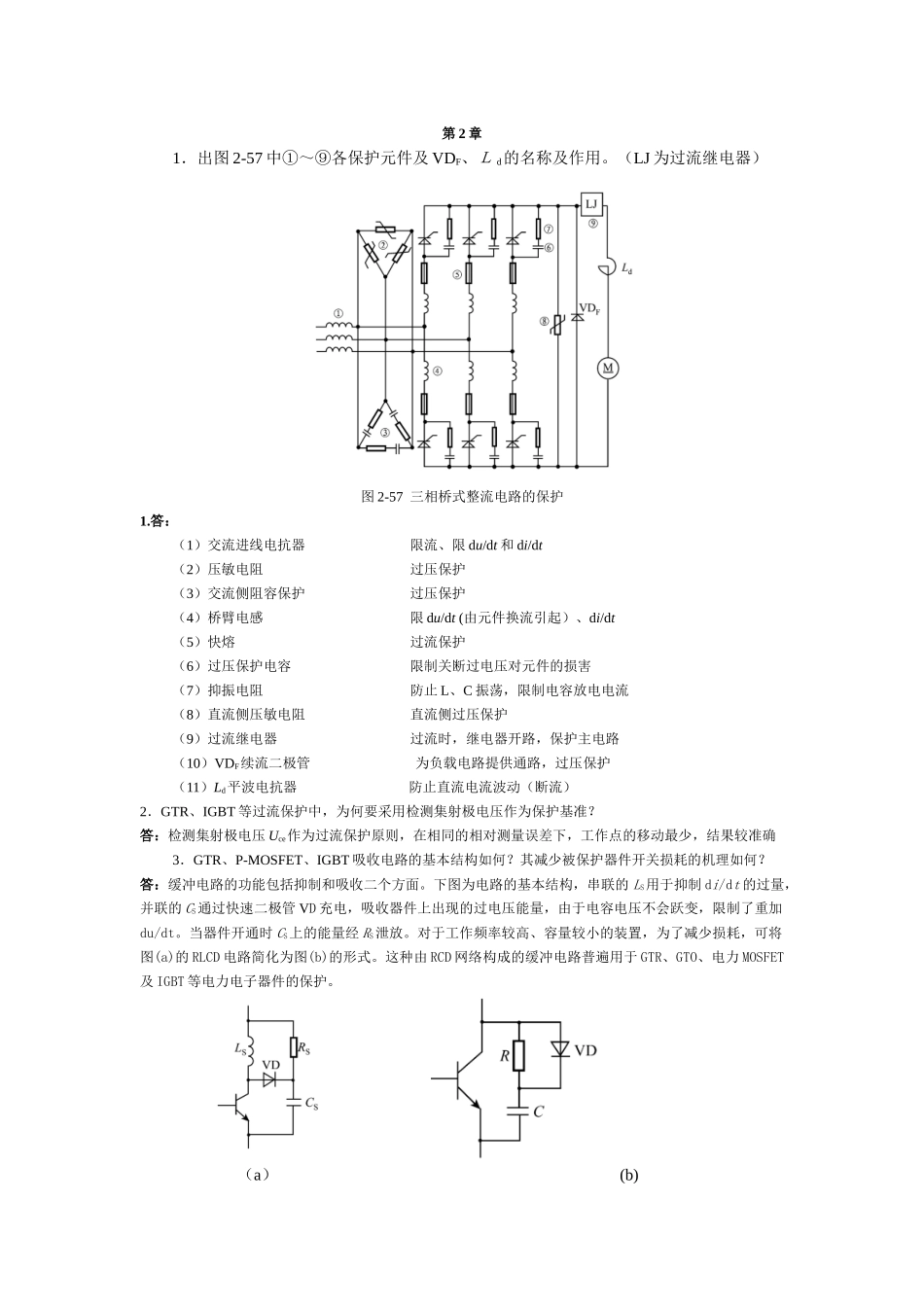

电力电子技术必做习题解答第 1 章 1. 1．把一个晶闸管与灯泡串联，加上交流电压，如图 1-37 所示问：（1）开关 S 闭合前灯泡亮不亮？（2）开关 S 闭合后灯泡亮不亮？（3）开关 S 闭合一段时间后再打开，断开开关后灯泡亮不亮？原因是什么？答：（1）不亮；（2）亮；（3）不亮，出现电压负半周后晶闸管关断。2. 2．在夏天工作正常的晶闸管装置到冬天变得不可靠，可能是什么现象和原因？冬天工作正常到夏天变得不可靠又可能是什么现象和原因？答：晶闸管的门极参数 IGT、UGT受温度影响，温度升高时，两者会降低，温度升高时，两者会升高，故会引起题中所述现象。3．型号为 KP100-3，维持电流 IH＝4mA 的晶闸管，使用在如图 1-38 电路中是否合理？为什么？（分析时不考虑电压、电流裕量）(a) (b) (c)图 1-38 习题 5 图3.答：（1）故不能维持导通 （2）而 故不能正常工作（3） Id=150/1=150A>IHIT=Id=150A<1.57×100=157A故能正常工作 4．什么是 IGBT 的擎住现象？使用中如何避免？ 答：IGBT 由于寄生晶闸管的影响，可能是集电极电流过大（静态擎住效应），也可能是 duce/dt 过大（动态擎住效应），会产生不可控的擎住效应。实际应用中应使 IGBT 的漏极电流不超过额定电流，或增加控制极上所接电阻 RG的数值，减小关断时的 duce/dt，以避免出现擎住现象。I d=10050×103 =0.002 A=2mA< I H=4 mAI 2=22010√2=15.56...I d=I 2/1.57=9.9 A>I HU TM=220√2=311V >U R第 2 章 1．出图 2-57 中①～⑨各保护元件及 VDF、Ｌ d的名称及作用。（LJ 为过流继电器）图 2-57 三相桥式整流电路的保护1.答：（1）交流进线电抗器 限流、限 du/dt 和 di/dt（2）压敏电阻 过压保护（3）交流侧阻容保护 过压保护（4）桥臂电感 限 du/dt (由元件换流引起）、di/dt（5）快熔 过流保护（6）过压保护电容 限制关断过电压对元件的损害（7）抑振电阻 防止 L、C 振荡，限制电容放电电流（8）直流侧压敏电阻 直流侧过压保护（9）过流继电器 过流时，继电器开路，保护主电路（10）VDF续流二极管 为负载电路提供通路，过压保护（11）Ld平波电抗器 防止直流电流波动（断流）2．GTR、IGBT 等过流保护中，为何要采用检测集射极电压作为保护基准？答：检测集射极电压 Uce作为过流保护原则，在相同的相对测量误差下，工作点的移动最少，结果较准确3．GTR、P-MOSFET、IGBT 吸收电路的基本结构如何...
