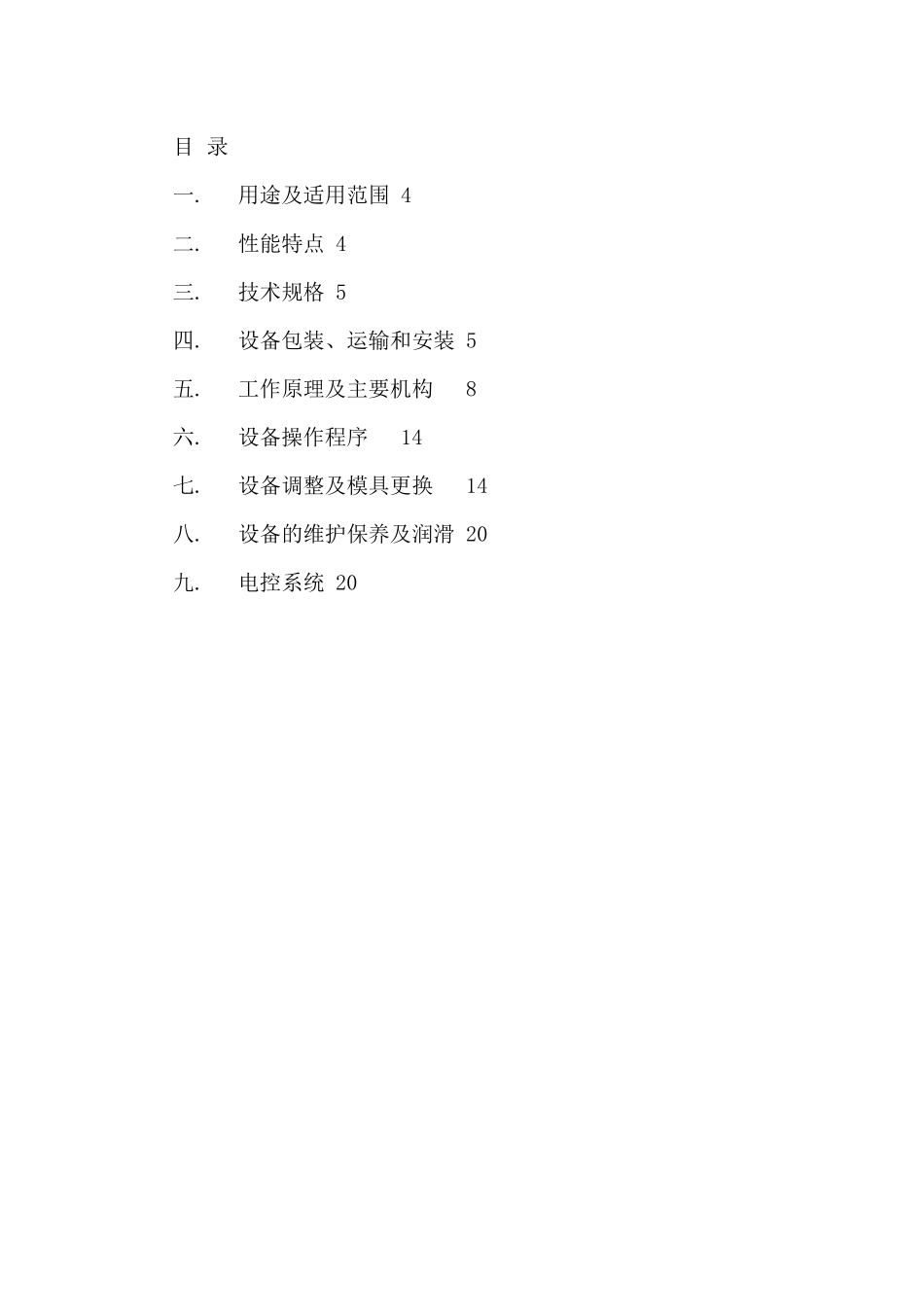

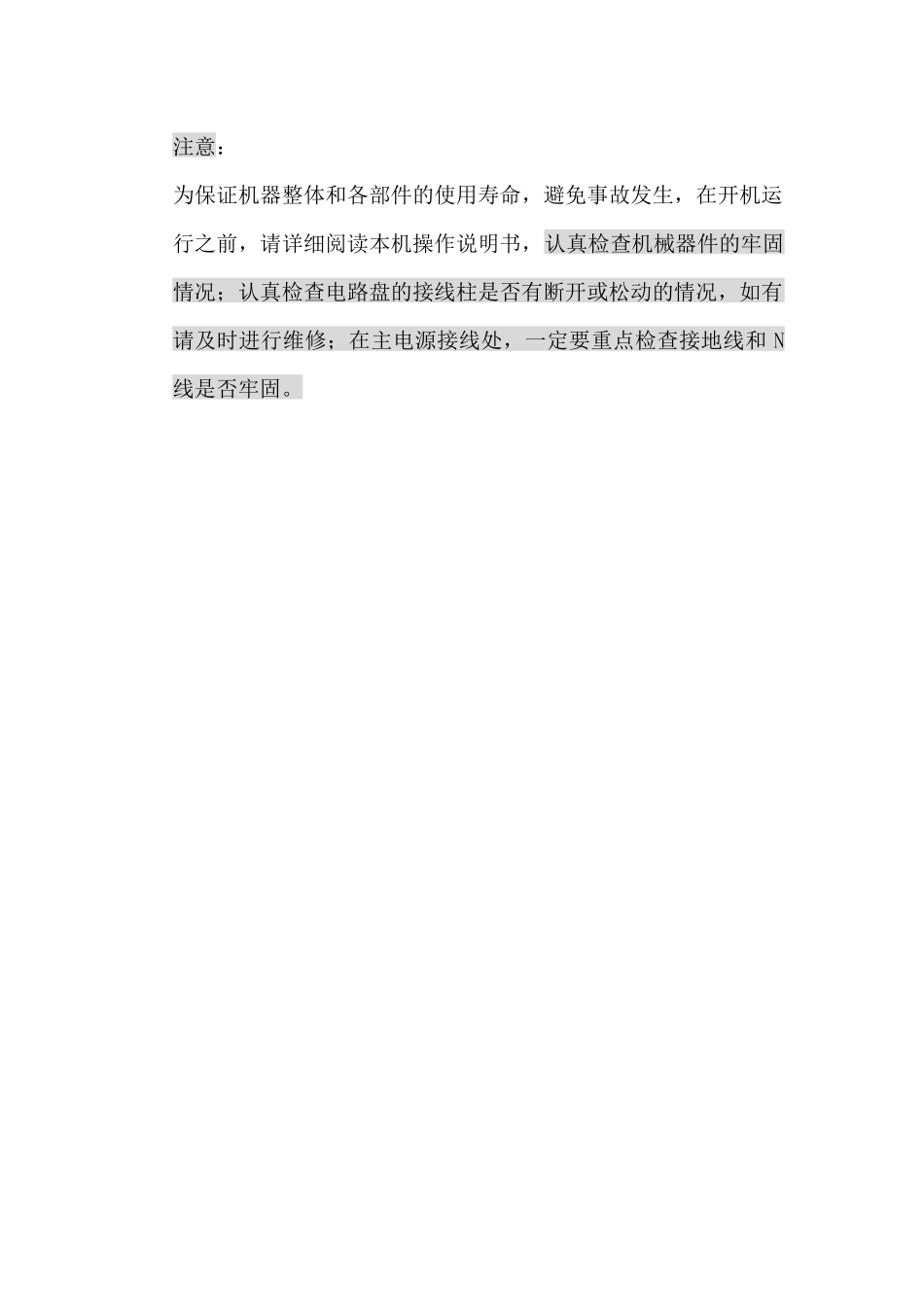

Instruction ManualWONDER®DXDK900A Automatic-Charging Packing MachineSino-foreign joint venture jinzhou wonder packing machinery Co.,Ltd注意：为保证机器整体和各部件的使用寿命，避免事故发生，在开机运行之前，请详细阅读本机操作说明书，认真检查机械器件的牢固情况；认真检查电路盘的接线柱是否有断开或松动的情况，如有请及时进行维修；在主电源接线处，一定要重点检查接地线和 N线是否牢固。目 录一.用途及适用范围 4二.性能特点 4三.技术规格 5四.设备包装、运输和安装 5五.工作原理及主要机构8六.设备操作程序14七.设备调整及模具更换14八.设备的维护保养及润滑 20九.电控系统 20十.常见故障及排除 22开机之前，请详细阅读此说明书，读懂之后，方可开机操作。用途及适用范围DXDK900 自动充填包装机可应用于医药、食品、化妆品等行业，能够对片剂、胶囊、规则异型片、颗粒、粘稠、半粘稠、液体等不同形态的物料进行自动充填包装。性能特点该机设计合理、性能稳定可靠。封合幅面宽度可达 450mm，根据不同的要求，一次可成型 4~10 条袋。包装材料采用一卷包装膜分切为两条再进行封合，使包材的调整方便可靠。该机采用变频调速，实现了无极调速。 该机各执行机构位置调整通过人机界面触摸开关控制差速器，调整方便准确。该机执行机构均安装在前后两个立板上，具有足够的刚度保证了机器在高速运转下各部分工作的稳定可靠。具有自动打印批号，纵横向易撕断裂线及易撕凹口功能。整机由 PLC 控制，自动化程度高。具有自动检测对正色标的功能，保证制袋双面图案完整，位置准确。技术规格包装材料铝塑、纸塑、塑塑等可热封合的材料宽 度： 最大 900mm厚 度： 0.05~0.1mm 膜卷外径： 最大 φ300mm膜卷芯径： φ70~φ76封合幅面宽度最大 450mm制袋尺寸长：65~150mm宽：40~120mm计量范围颗粒：2~30ml液体：3~100ml片剂：多片包装效率60 次/分生产量最大 300 袋／分（根据制袋尺寸大小变化）安装功率6Kw电源配置380V N/PE-50Hz重量1200Kg外形尺寸（长×宽×高）mm1560×1620×2150mm设备包装、运输和安装设备在包装前需将上料机料斗和包材卷卸下另外包装。将纵封辊、横封辊、断裂线刀、横切刀、打字辊等在运输中易碰撞的零部件捆扎牢固，以免在运输过程中发生碰撞。把设备与包装箱底座把合牢固。设备内零件表面涂抹防锈油，整机扣好防水塑料罩。设备到达拆卸注意！！！设备拆卸应该有专职负责人到场负...
