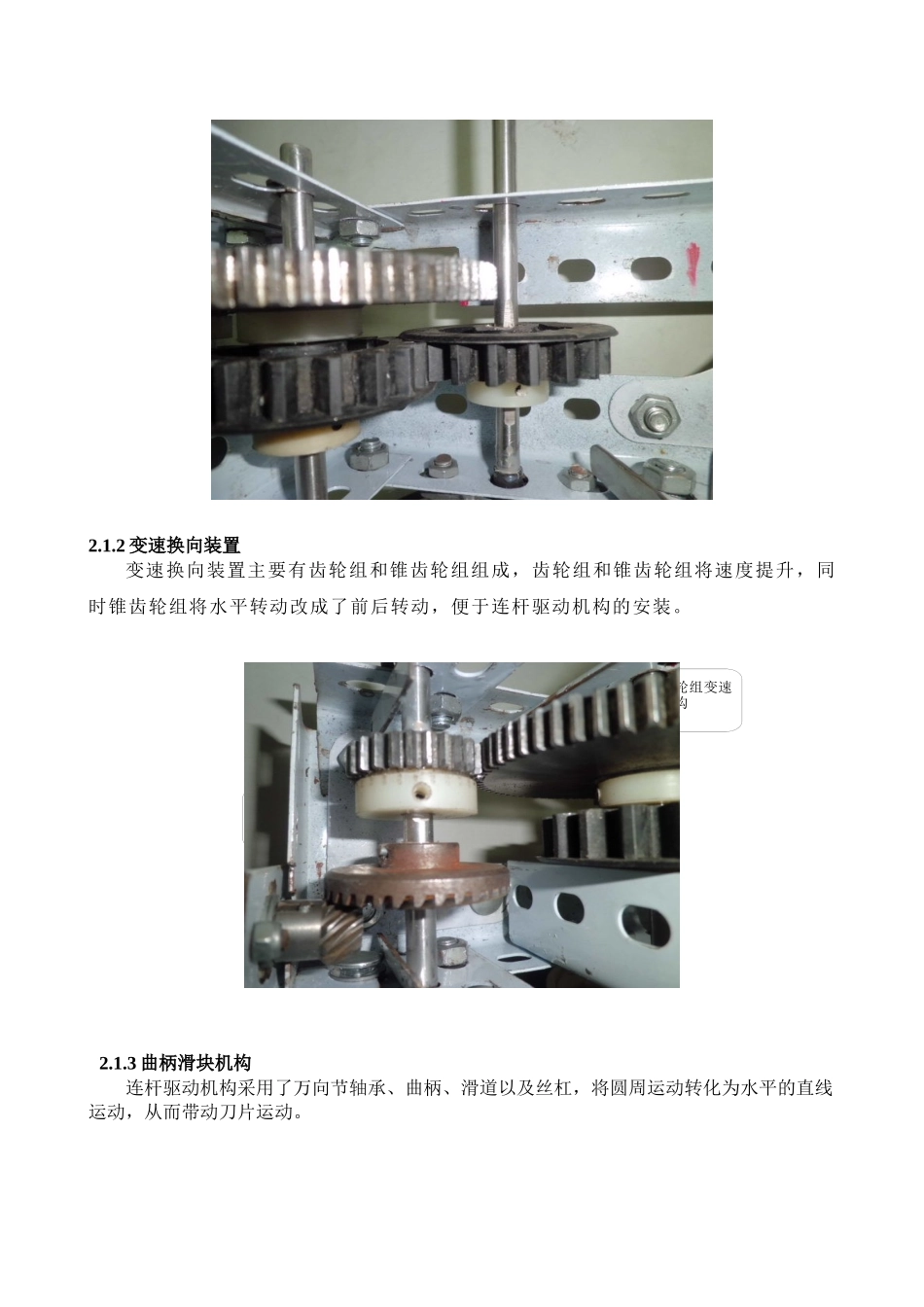

机械式草坪修剪机设计者：钟昊天、宋贝贝、刘飞、胡舒扬指导老师：关浩、蓝健（大连大学素质教育基地，辽宁大连 116622）作品内容简介目前市面上的草坪修剪机大多需动力引擎，消耗汽油或电能，这不仅会产生较大的噪音，而且带来环境污染，在办公，休闲和学习等的地方附近使用时影响尤其突出。操作时普通草坪修剪机也会给工作人员带来强烈的震动，使操作很不舒适。同时普通草坪修剪机价格昂贵，保养、维护等费用也较高，就目前来说，一般的用户难以接受。本作品，有着无污染、无噪音、使用简单、价格低廉等优点，可谓绿色环保的草坪修剪机。对提倡环保的地域，是理想的草坪修剪工具，并且可适用于不平坦地区草坪修剪，适合大范围使用。联系人：钟昊天 联系电话：15942406548 EMAIL：wodetiana360@sina.com1 研究背景及意义草坪修剪机至今已有 100 多年的历史，目前人们普遍使用的是燃气草坪修剪机械。由于草坪修剪机多在人口稠密的地区作业，流动性大，对机械的震动、噪音、废气排放、质量等指标要求较高。现在的草坪修剪机多使用内燃机作动力，排气污染量相对于汽车的较少，但其噪声危害却很大。美国 EPA(美国环境保护局)及欧盟对割草机等用发动机的排放均有相应的法规；德国还出台了控制噪声污染的《兰色天使》法规；欧洲一些城市推出过引导性计划，通过税收优惠及奖励等措施鼓励“绿色经营者” 以加速环保技术的发展. 我们所设计草坪修剪机为手推式。草坪修剪机主要利用滚动的轮子带动机械运动。它噪音极小，并且操作十分容易，既给使用者带来方便，也给周围的人带来舒适，安静的环境。另外本作品采用了半自动化机构，能较好的适应现代社会人们高效率、快节奏的生活方式。2 设计方案2.1 机构组成本产品是一款小型草坪修剪机。主要有车体、后轮驱动装置、变速换向装置、曲柄连杆机构、草坪修剪部分等组成。内部结构分布如下：2.1.1 后轮驱动装置我们的作品采用后轮驱动，人在推小车扶手时，会产生一定下压力，这样会增大后轮与地面的摩擦力，便于采用后轮驱动。后轮采用和变速装置相同的齿轮，这样会减小变速机构对后轮的阻力，从而减小人了的推力。齿轮变速机构草坪修剪部分可调节式配重曲柄连杆机构后轮驱动装置2.1.2 变速换向装置变速换向装置主要有齿轮组和锥齿轮组组成，齿轮组和锥齿轮组将速度提升，同时锥齿轮组将水平转动改成了前后转动，便于连杆驱动机构的安装。2.1.3 曲柄滑块机构连杆驱动机构采用了万向节轴承、曲柄、...
