《机械设计》讲义(第八版)濮良贵(第8章)VIP免费

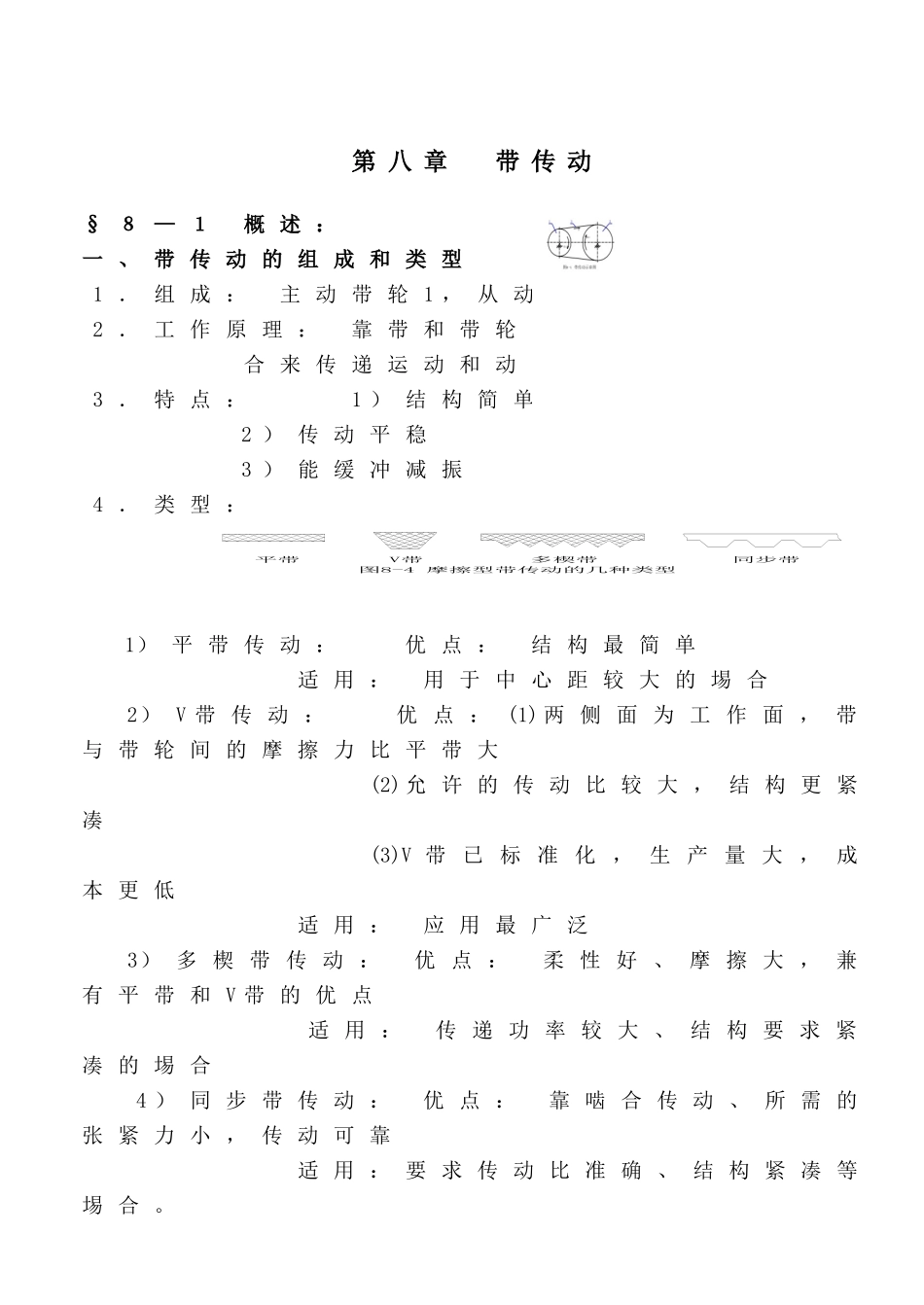

《机械设计》讲义(第八版)濮良贵(第8章)_第1页
1/13

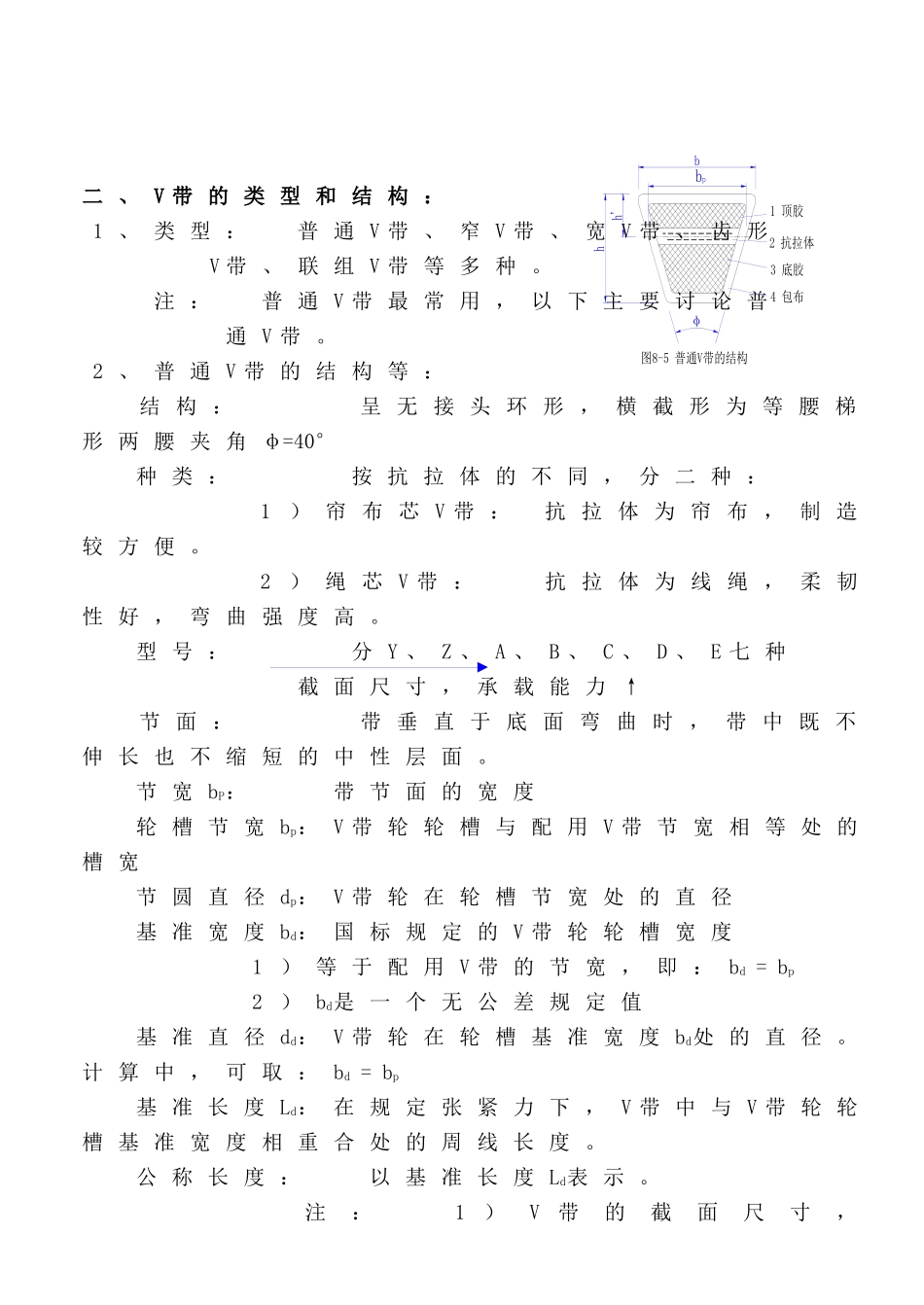

《机械设计》讲义(第八版)濮良贵(第8章)_第2页
2/13

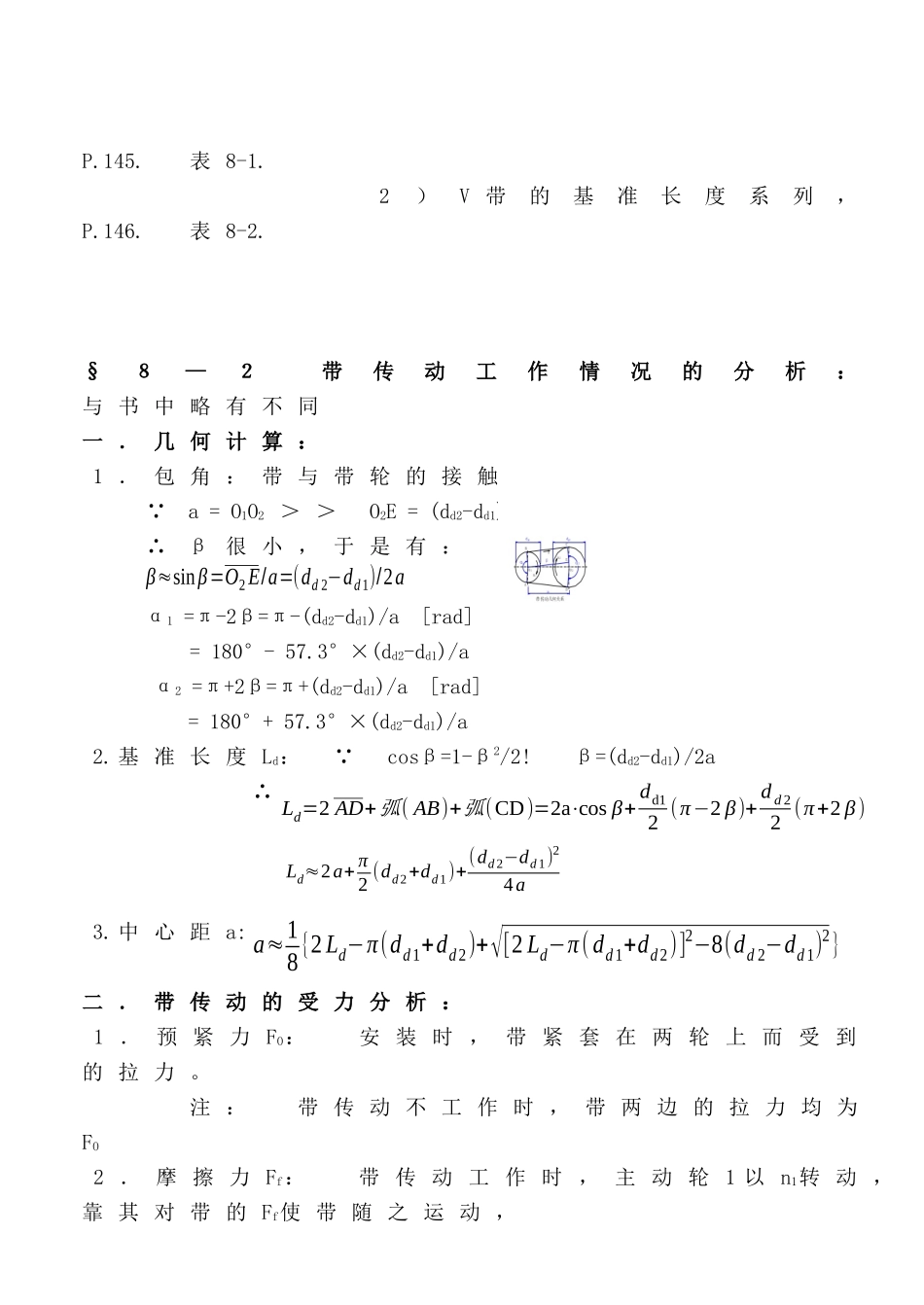

《机械设计》讲义(第八版)濮良贵(第8章)_第3页
3/13
第 八 章 带 传 动§ 8 — 1 概 述 :一 、 带 传 动 的 组 成 和 类 型 1 . 组 成 : 主 动 带 轮 1 , 从 动 带 轮 2 , 传 动 带 3 。 2 . 工 作 原 理 : 靠 带 和 带 轮 间 的 摩 擦 力 或 啮 合 来 传 递 运 动 和 动 力 。 3 . 特 点 : 1 ) 结 构 简 单 , 成 本 低 2 ) 传 动 平 稳 3 ) 能 缓 冲 减 振 4 . 类 型 : 1) 平 带 传 动 : 优 点 : 结 构 最 简 单 适 用 : 用 于 中 心 距 较 大 的 埸 合 2) V 带 传 动 : 优 点 : (1) 两 侧 面 为 工 作 面 , 带与 带 轮 间 的 摩 擦 力 比 平 带 大(2) 允 许 的 传 动 比 较 大 , 结 构 更 紧凑(3)V 带 已 标 准 化 , 生 产 量 大 , 成本 更 低 适 用 : 应 用 最 广 泛 3) 多 楔 带 传 动 : 优 点 : 柔 性 好 、 摩 擦 大 , 兼有 平 带 和 V 带 的 优 点 适 用 : 传 递 功 率 较 大 、 结 构 要 求 紧凑 的 埸 合4 ) 同 步 带 传 动 : 优 点 : 靠 啮 合 传 动 、 所 需 的张 紧 力 小 , 传 动 可 靠适 用 : 要 求 传 动 比 准 确 、 结 构 紧 凑 等埸 合 。平带V带多楔带同步带图8-4 摩擦型带传动的几种类型二 、 V 带 的 类 型 和 结 构 : 1 、 类 型 : 普 通 V 带 、 窄 V 带 、 宽 V 带 、 齿 形 V 带 、 联 组 V 带 等 多 种 。 注 : 普 通 V 带 最 常 用 , 以 下 主 要 讨 论 普 通 V 带 。 2 、 普 通 V 带 的 结 构 等 : 结 构 : 呈 无 接 头 环 形 , 横 截 形 为 等 腰 梯形 两 腰 夹 角 φ=40° 种 类 : 按 抗 拉 体 的 不 同 , 分 二 种 : 1) 帘 布 芯 V 带 : 抗 拉 体 为 帘 布 , 制 造较 方 便 。 2) 绳 芯 V 带 : 抗 拉 体 为 线 绳 , 柔 韧性 好 , 弯 曲 强 度 高 。 型 号 : 分 Y 、 Z 、 A 、 B 、 C 、 D 、 E 七 种 截 面 尺 寸 , 承 载 能 力 ↑ 节 面 : 带 垂 直 于 底 面 弯 曲 时 , 带 中 既...
