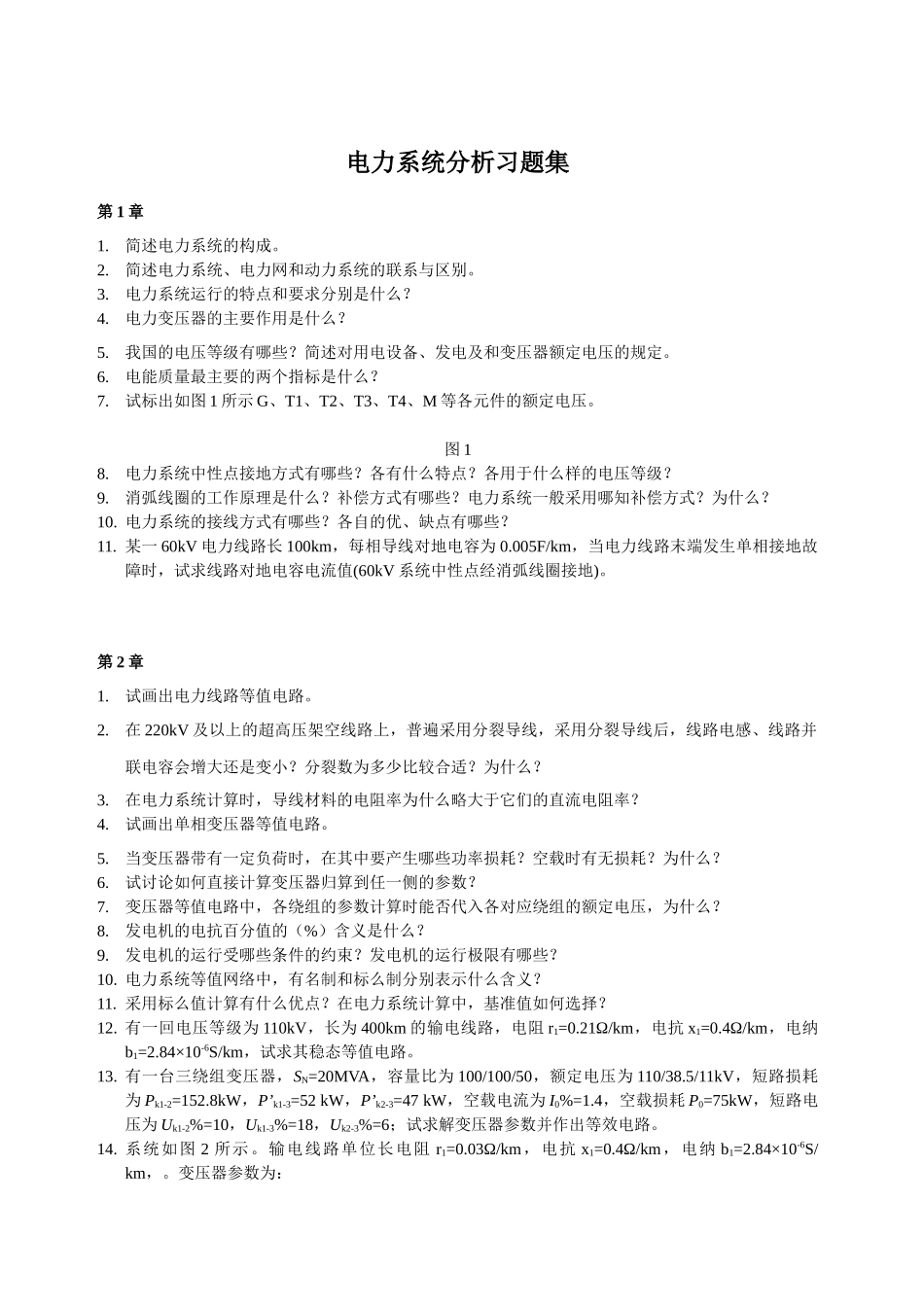

电力系统分析习题集第 1 章1.简述电力系统的构成。2.简述电力系统、电力网和动力系统的联系与区别。3.电力系统运行的特点和要求分别是什么？4.电力变压器的主要作用是什么？5.我国的电压等级有哪些？简述对用电设备、发电及和变压器额定电压的规定。6.电能质量最主要的两个指标是什么？7.试标出如图 1 所示 G、T1、T2、T3、T4、M 等各元件的额定电压。图 18.电力系统中性点接地方式有哪些？各有什么特点？各用于什么样的电压等级？9.消弧线圈的工作原理是什么？补偿方式有哪些？电力系统一般采用哪知补偿方式？为什么？10. 电力系统的接线方式有哪些？各自的优、缺点有哪些？11. 某一 60kV 电力线路长 100km，每相导线对地电容为 0.005F/km，当电力线路末端发生单相接地故障时，试求线路对地电容电流值(60kV 系统中性点经消弧线圈接地)。第 2 章1.试画出电力线路等值电路。2.在 220kV 及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？分裂数为多少比较合适？为什么？3.在电力系统计算时，导线材料的电阻率为什么略大于它们的直流电阻率？4.试画出单相变压器等值电路。5.当变压器带有一定负荷时，在其中要产生哪些功率损耗？空载时有无损耗？为什么？6.试讨论如何直接计算变压器归算到任一侧的参数？7.变压器等值电路中，各绕组的参数计算时能否代入各对应绕组的额定电压，为什么？8.发电机的电抗百分值的（%）含义是什么？9.发电机的运行受哪些条件的约束？发电机的运行极限有哪些？10. 电力系统等值网络中，有名制和标么制分别表示什么含义？11. 采用标么值计算有什么优点？在电力系统计算中，基准值如何选择？12. 有一回电压等级为 110kV，长为 400km 的输电线路，电阻 r1=0.21Ω/km，电抗 x1=0.4Ω/km，电纳b1=2.84×10-6S/km，试求其稳态等值电路。13. 有一台三绕组变压器，SN=20MVA，容量比为 100/100/50，额定电压为 110/38.5/11kV，短路损耗为 Pk1-2=152.8kW，P’k1-3=52 kW，P’k2-3=47 kW，空载电流为 I0%=1.4，空载损耗 P0=75kW，短路电压为 Uk1-2%=10，Uk1-3%=18，Uk2-3%=6；试求解变压器参数并作出等效电路。14. 系统如图 2 所示。输电线路单位长电阻 r1=0.03Ω/km，电抗 x1=0.4Ω/km，电纳 b1=2.84×10-6S/km，。变压器参数为：T1：Pk＝230kW，Uk%=10.5，P0＝40.3kW，I0％＝0.7，T2：Pk＝183kW，Uk%=10.5，P0＝31.05kW，I0％＝0.7，T3...
