XX大厦外墙装饰工程门式钢管脚手架安全专项施工方案VIP免费

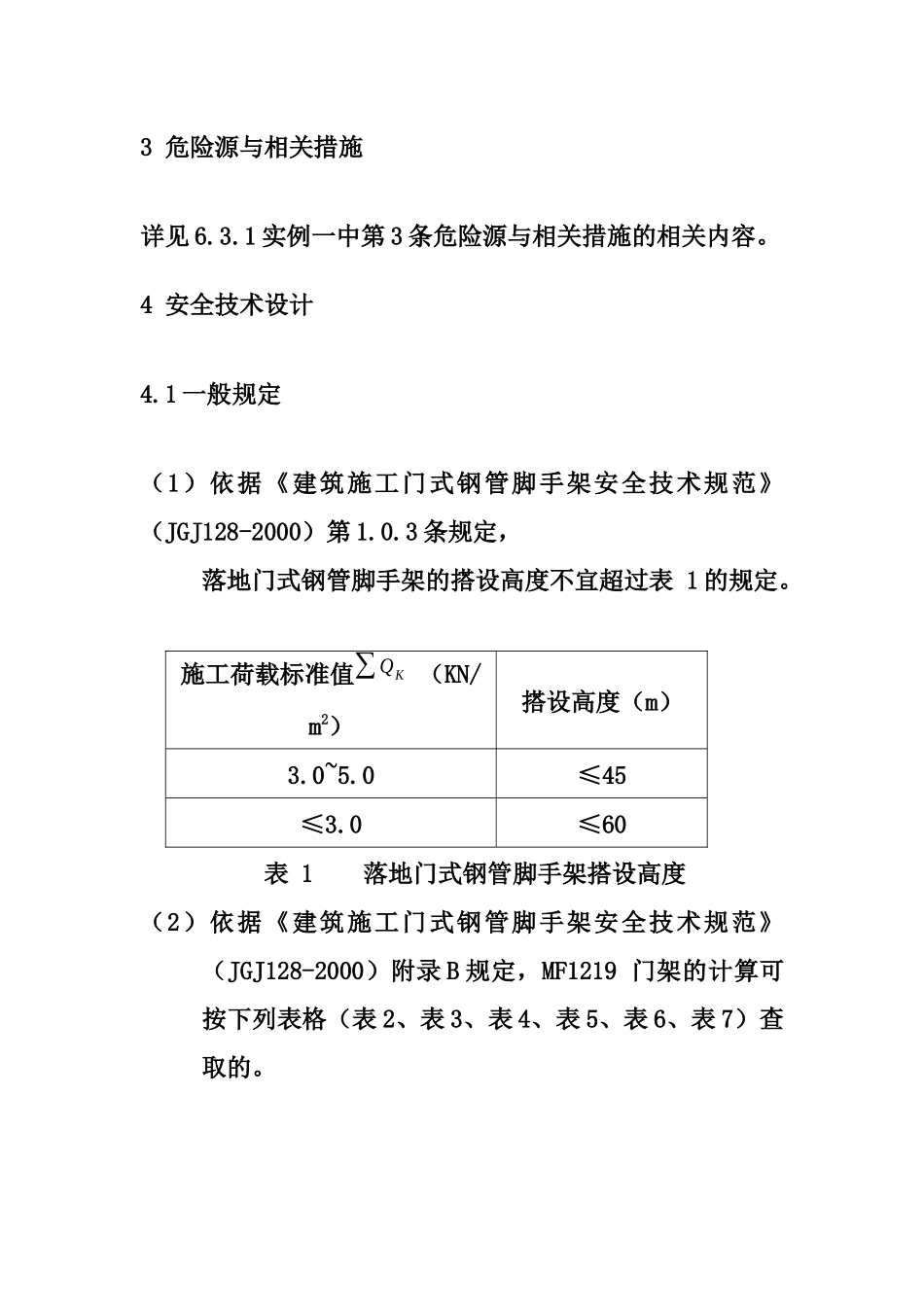

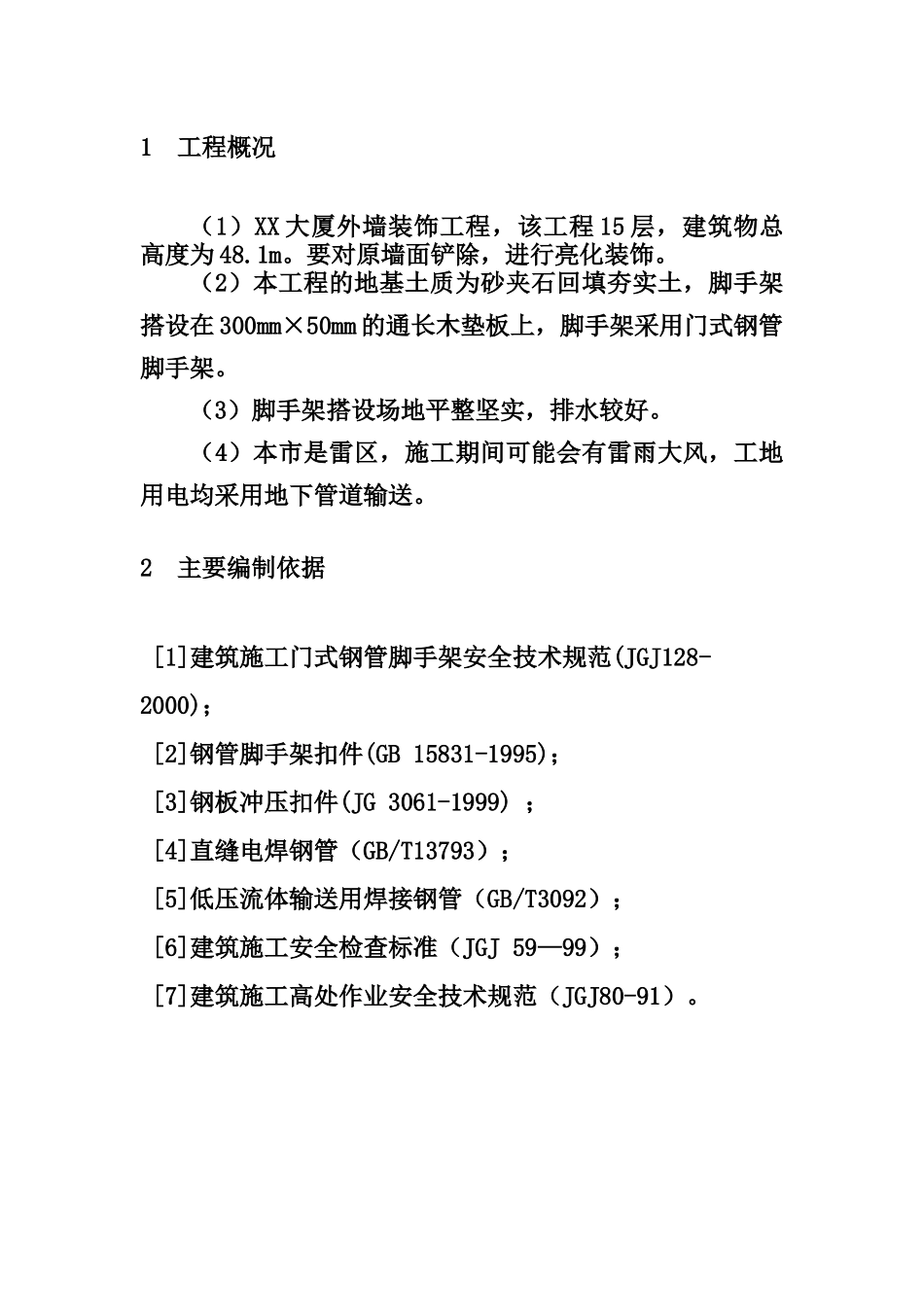

XX 大厦外墙装饰工程门式钢管脚手架安全专项施工方案XX 大厦外墙装饰工程门式钢管脚手架安全专项施工方案（按专家论证审查报告修订）签字职务/职称身份证号日期编制人： 审 核：审 批：某建设集团有限公司年 月 日1 工程概况（1）XX 大厦外墙装饰工程，该工程 15 层，建筑物总高度为 48.1m。要对原墙面铲除，进行亮化装饰。（2）本工程的地基土质为砂夹石回填夯实土，脚手架搭设在 300mm×50mm 的通长木垫板上，脚手架采用门式钢管脚手架。（3）脚手架搭设场地平整坚实，排水较好。（4）本市是雷区，施工期间可能会有雷雨大风，工地用电均采用地下管道输送。2 主要编制依据[1]建筑施工门式钢管脚手架安全技术规范(JGJ128-2000)； [2]钢管脚手架扣件(GB 15831-1995)；[3]钢板冲压扣件(JG 3061-1999) ；[4]直缝电焊钢管（GB/T13793）； [5]低压流体输送用焊接钢管（GB/T3092）；[6]建筑施工安全检查标准（JGJ 59—99）；[7]建筑施工高处作业安全技术规范（JGJ80-91）。3 危险源与相关措施详见 6.3.1 实例一中第 3 条危险源与相关措施的相关内容。4 安全技术设计4.1 一般规定（1）依据《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）第 1.0.3 条规定，落地门式钢管脚手架的搭设高度不宜超过表 1 的规定。施工荷载标准值∑ QK （KN/ m2）搭设高度（m）3.0~5.0≤45≤3.0≤60 表 1 落地门式钢管脚手架搭设高度（2）依据《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）附录 B 规定，MF1219 门架的计算可按下列表格（表 2、表 3、表 4、表 5、表 6、表 7）查取的。 表 2 MF1219 的门架几何尺寸及杆件规格 表 3 扣件规格及重量 表 4 门式脚手架用钢管截面几何特性 表 5 一榀门架的稳定承载力设计值 表 6 典型的门架、配件重量 表 7 轴心受压构件的稳定系数ϕ4.2 构造要求4.2.1 平面布置门架跨距为 0.75m，门架间距为 1.2m，门架立杆距墙的距离为 0.15m。4.2.2 立面布置 脚手架侧立面和正立面构造要求详见图 1、图 2。 图 1 门式脚手架侧立面 图 2 门式脚手架正立面4.2.3 门架（1） 门架跨距应符合现行行业标准《门式钢管脚手架》（JGJ 76）的规定，并与交叉支撑规格配合。（2） 门架立杆离墙面净距不宜大于 150mm；大于 150mm 时应采取内挑架板或其他离口防护的安全措施。 4.2.4 配件（1） 门架的内外两侧均应设置交叉支撑并应与门架立杆上的...
