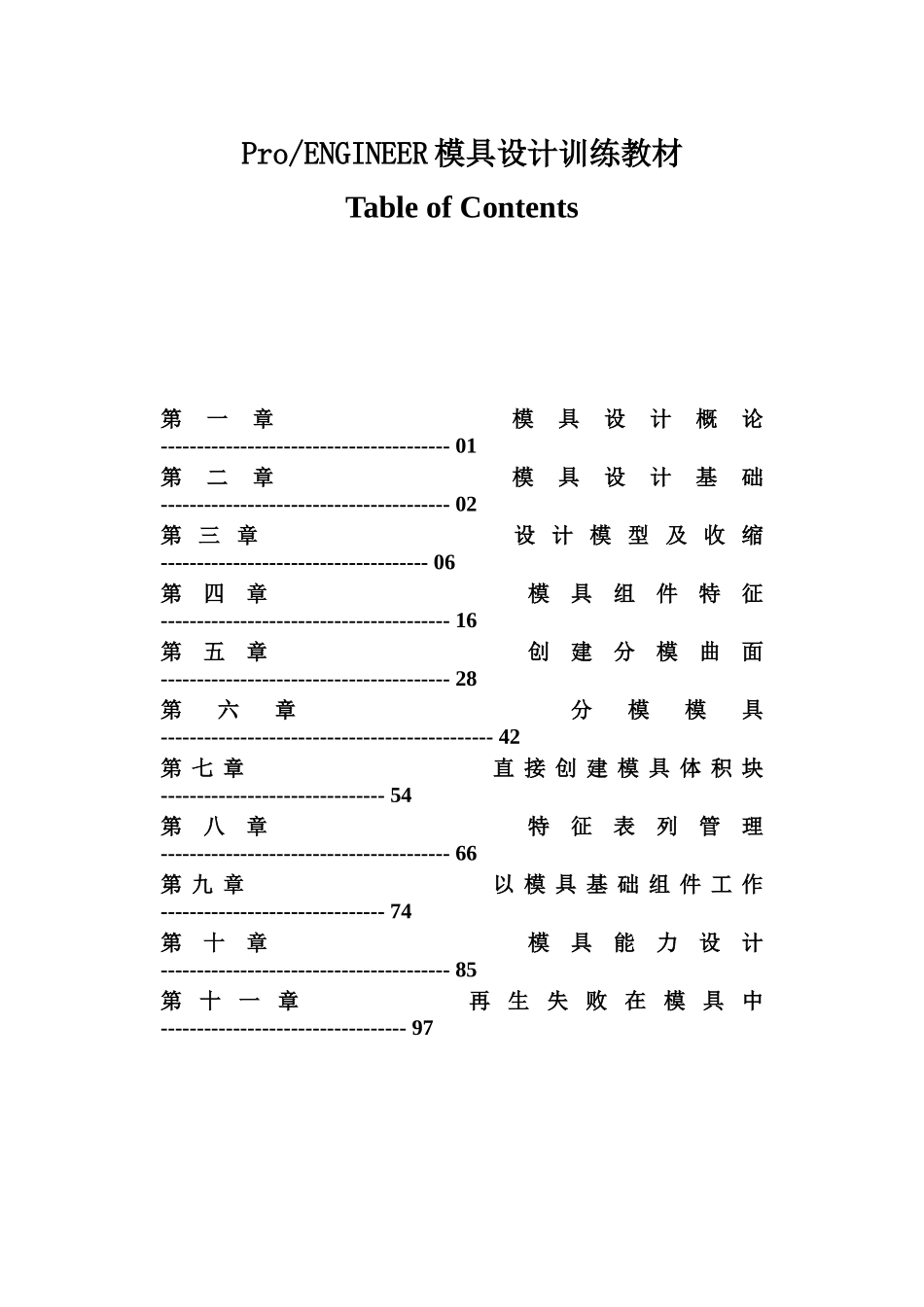

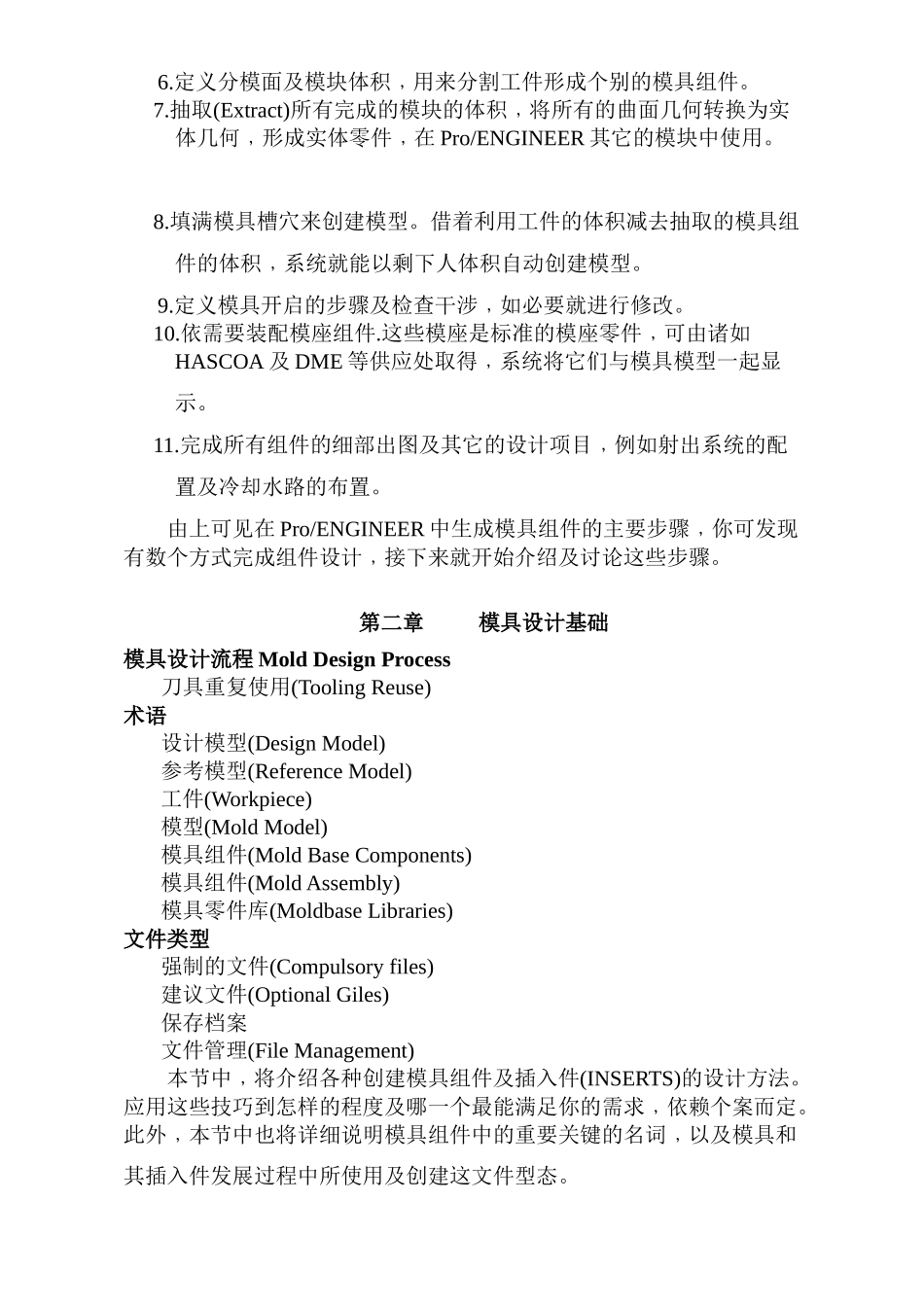

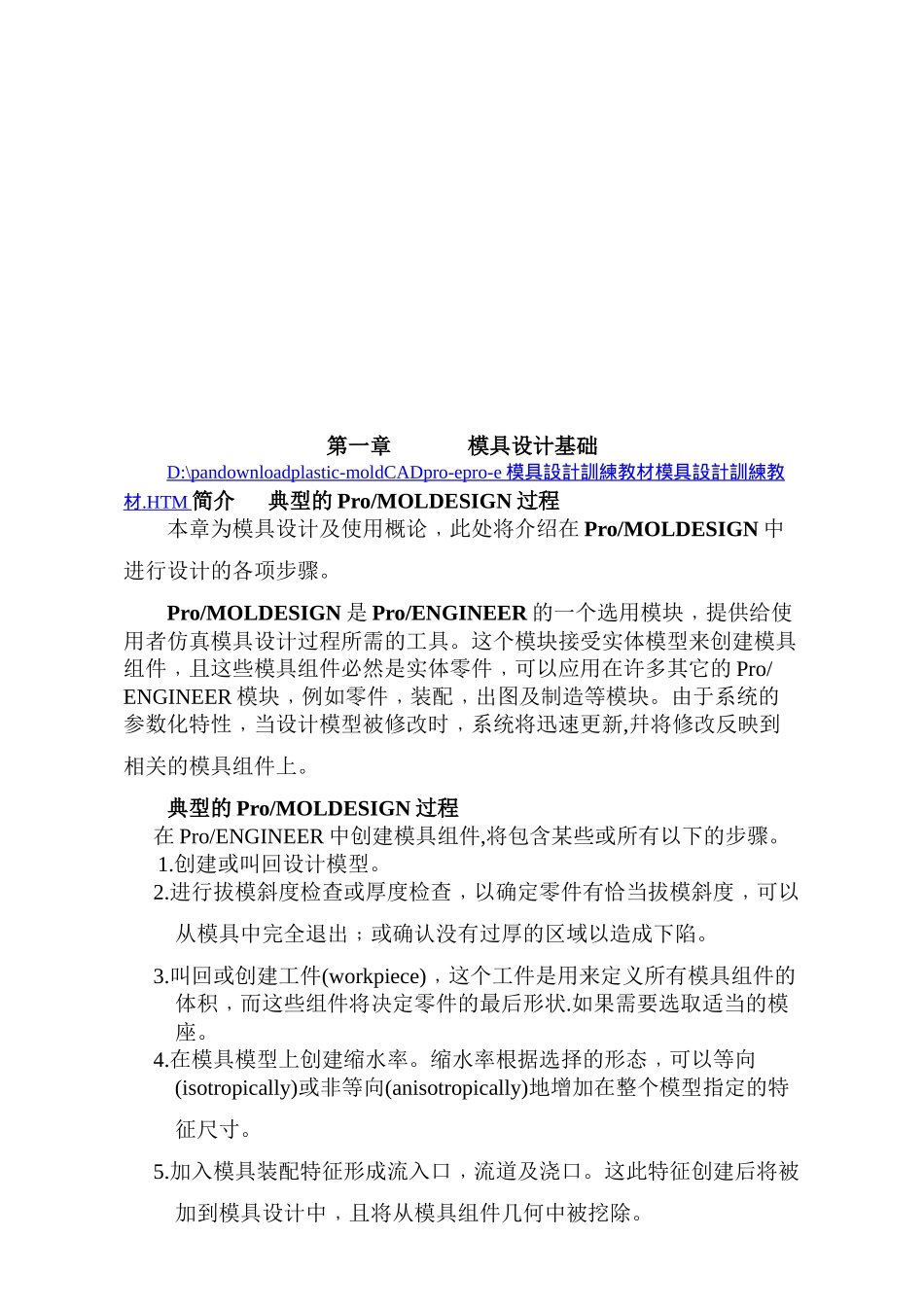

Pro/ENGINEER 模具设计训练教材Table of Contents第一章 模具设计概论 ---------------------------------------- 01第二章 模具设计基础 ---------------------------------------- 02第 三 章 设 计 模 型 及 收 缩 ------------------------------------- 06第四章 模具组件特征 ---------------------------------------- 16第五章 创建分模曲面 ---------------------------------------- 28第六章 分模模具 ---------------------------------------------- 42第 七 章 直 接 创 建 模 具 体 积 块 ------------------------------- 54第八章 特征表列管理 ---------------------------------------- 66第 九 章 以 模 具 基 础 组 件 工 作 ------------------------------- 74第十章 模具能力设计 ---------------------------------------- 85第 十 一 章 再 生 失 败 在 模 具 中 ---------------------------------- 97第一章 模具设计基础D:\pandownloadplastic-moldCADpro-epro-e 模具設計訓練教材模具設計訓練教 材 .HTM 简介 典型的 Pro/MOLDESIGN 过程 本章为模具设计及使用概论﹐此处将介绍在 Pro/MOLDESIGN 中进行设计的各项步骤。 Pro/MOLDESIGN 是 Pro/ENGINEER 的一个选用模块﹐提供给使用者仿真模具设计过程所需的工具。这个模块接受实体模型来创建模具组件﹐且这些模具组件必然是实体零件﹐可以应用在许多其它的 Pro/ENGINEER 模块﹐例如零件﹐装配﹐出图及制造等模块。由于系统的参数化特性﹐当设计模型被修改时﹐系统将迅速更新,幷将修改反映到相关的模具组件上。 典型的 Pro/MOLDESIGN 过程 在 Pro/ENGINEER 中创建模具组件,将包含某些或所有以下的步骤。 1.创建或叫回设计模型。 2.进行拔模斜度检查或厚度检查﹐以确定零件有恰当拔模斜度﹐可以从模具中完全退出﹔或确认没有过厚的区域以造成下陷。 3.叫回或创建工件(workpiece)﹐这个工件是用来定义所有模具组件的体积﹐而这些组件将决定零件的最后形状.如果需要选取适当的模座。4.在模具模型上创建缩水率。缩水率根据选择的形态﹐可以等向(isotropically)或非等向(anisotropically)地增加在整个模型指定的特征尺寸。 5.加入模具装配特征形成流入口﹐流道及浇口。这此特征创建后将被加到模具设计中﹐且将从模具组件几何中被挖除。 6.定义分模面及模块体积﹐用...
