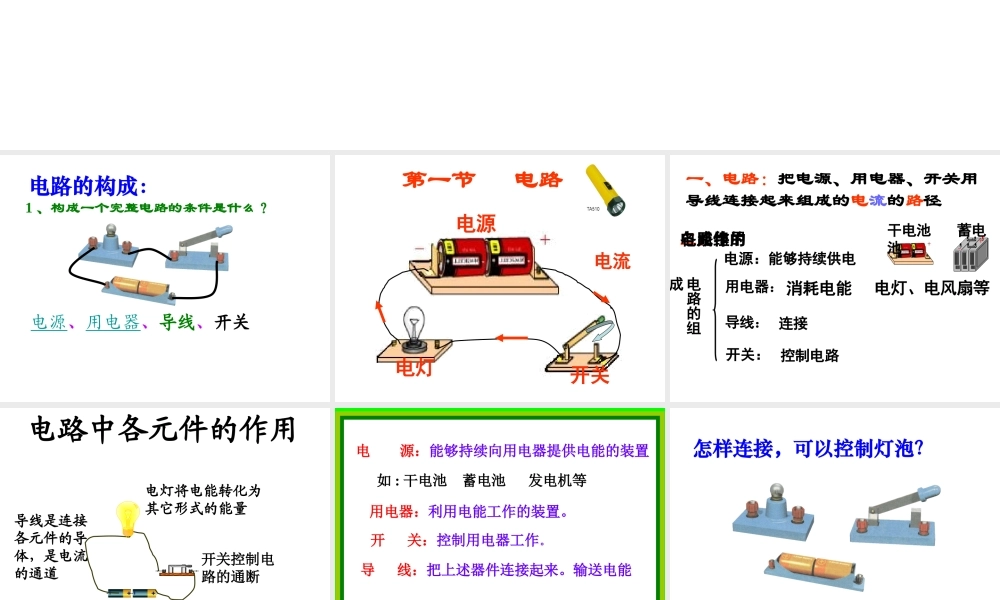

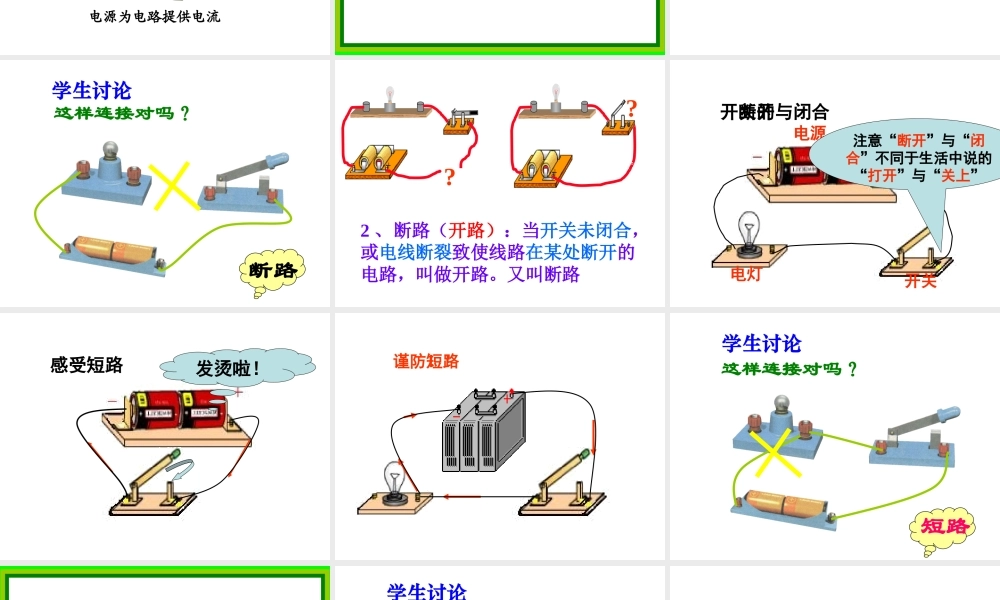

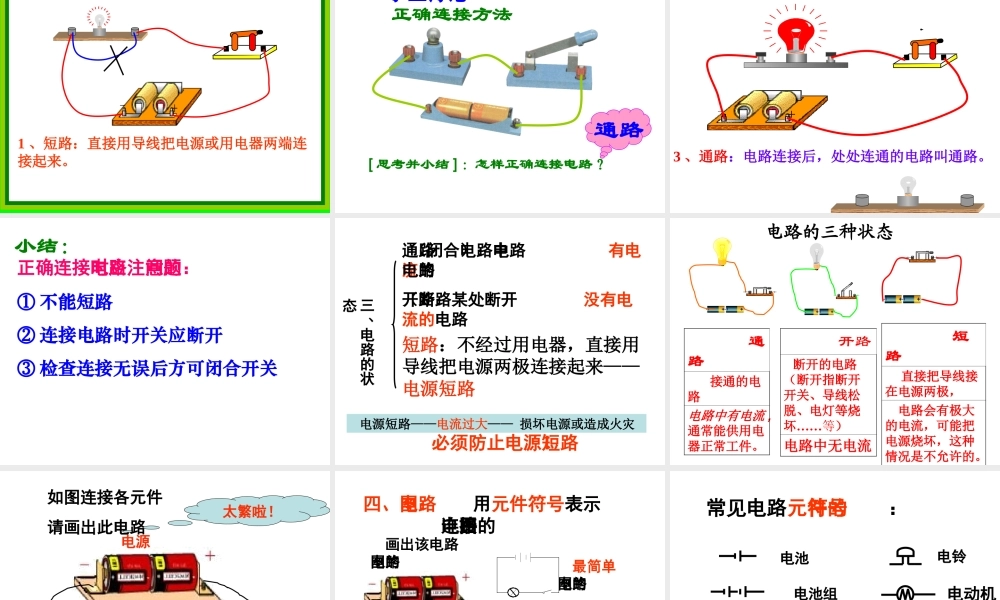

电路的构成：电源、用电器、导线、开关1 、构成一个完整电路的条件是什么？ 第一节 电路电流电源电灯开关 一、电路：把电源、用电器、开关用导线连接起来组成的电流的路径电源：用电器：导线：开关：电路的组成能够持续供电干电池 蓄电池消耗电能电灯、电风扇等连接二、组成电路各元件的作用控制电路 电源为电路提供电流开关控制电路的通断导线是连接各元件的导体，是电流的通道电灯将电能转化为其它形式的能量电路中各元件的作用 电 源：能够持续向用电器提供电能的装置用电器：利用电能工作的装置。开 关：控制用电器工作。导 线：把上述器件连接起来。输送电能如 : 干电池 蓄电池 发电机等 怎样连接，可以控制灯泡？ 这样连接对吗？断路学生讨论 2 、断路（开路）：当开关未闭合，或电线断裂致使线路在某处断开的电路，叫做开路。又叫断路?? 电源电灯开关开关的断开与闭合注意“断开”与“闭合”不同于生活中说的“打开”与“关上” 感受短路发烫啦！ 谨防短路！！ 短路这样连接对吗？学生讨论 1 、短路：直接用导线把电源或用电器两端连接起来。 正确连接方法通路[ 思考并小结 ] ：怎样正确连接电路？学生讨论 3 、通路：电路连接后，处处连通的电路叫通路。 小结：正确连接电路时应注意的问题：① 不能短路② 连接电路时开关应断开③ 检查连接无误后方可闭合开关 通路 （闭合电路）：电路中有电流的电路开路（断路）：某处断开没有电流的电路三、电路的状态短路：不经过用电器，直接用导线把电源两极连接起来——电源短路 必须防止电源短路！ 电源短路——电流过大—— 损坏电源或造成火灾 通路 接通的电路电路中有电流 ,通常能供用电器正常工件。 开路 断开的电路（断开指断开开关、导线松脱、电灯等烧坏……等）电路中无电流 短路 直接把导线接在电源两极， 电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。电路的三种状态 电源电灯开关如图连接各元件请画出此电路太繁啦！ 画出该电路的电路图最简单的电路图四、电路图：用元件符号表示 电路连接的图注意：电路应画成矩形， 使图形美观。实物图 常见电路元件的符号： 电池电池组开关电灯电铃电动机交叉不相连接的导线交叉相连接的导线 电路图这样画好吗 ?这样画怎么样 ?这样画如何 ? 画电路图的要求 元件位置安排要适当，分布要均匀，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平...
