初中物理电学计算题-欧姆定律-电学综合-电热-经典题型VIP免费

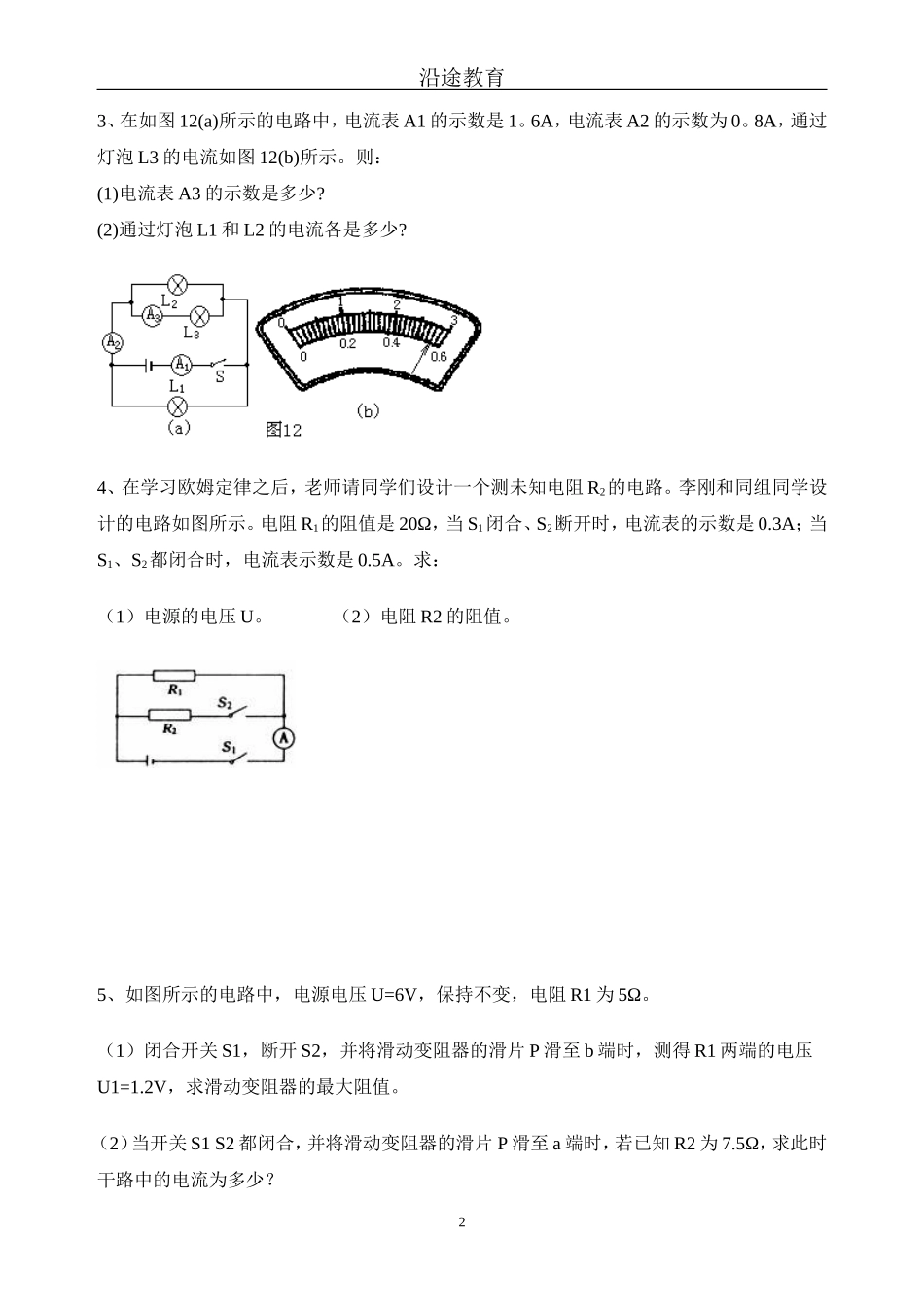

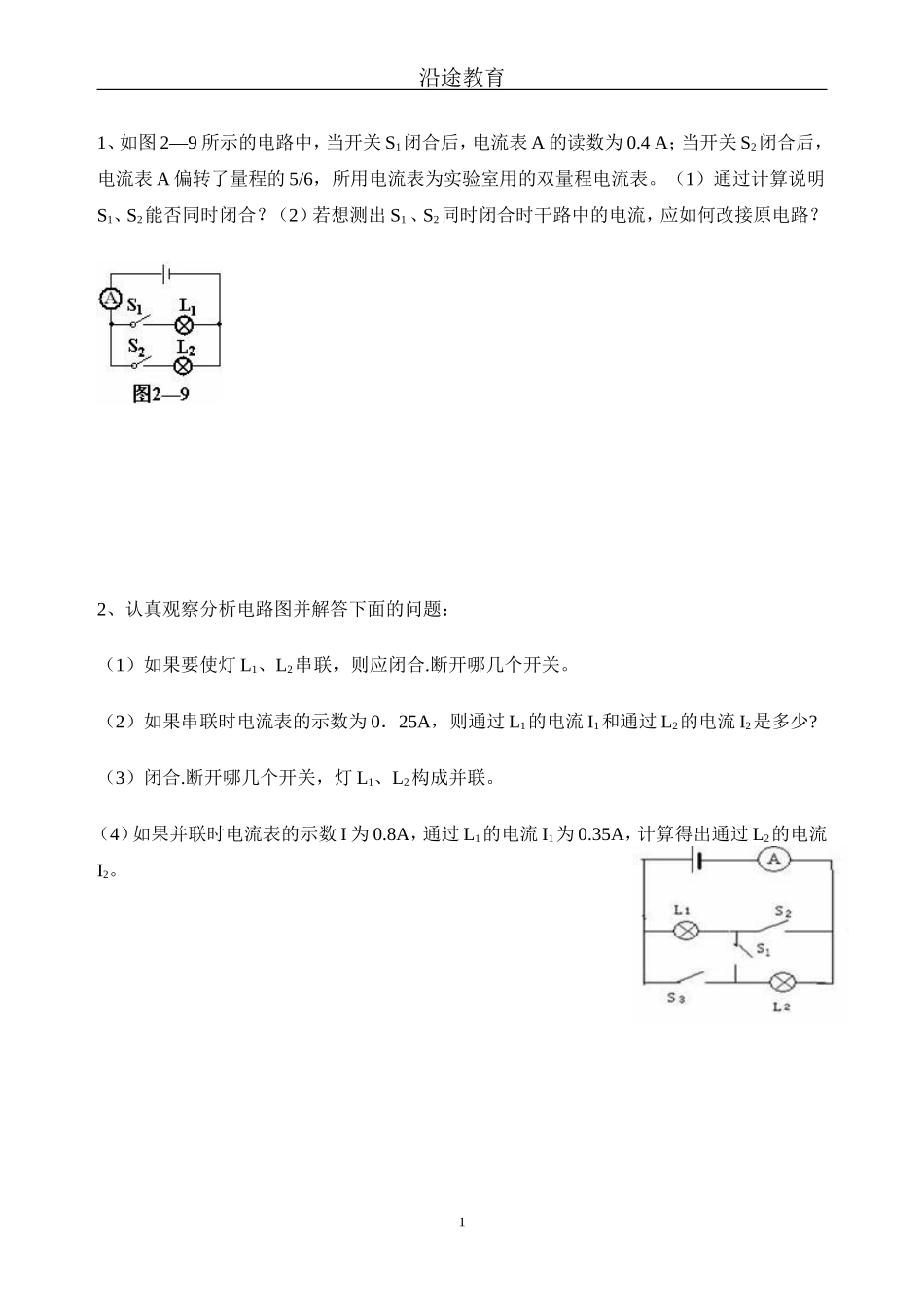

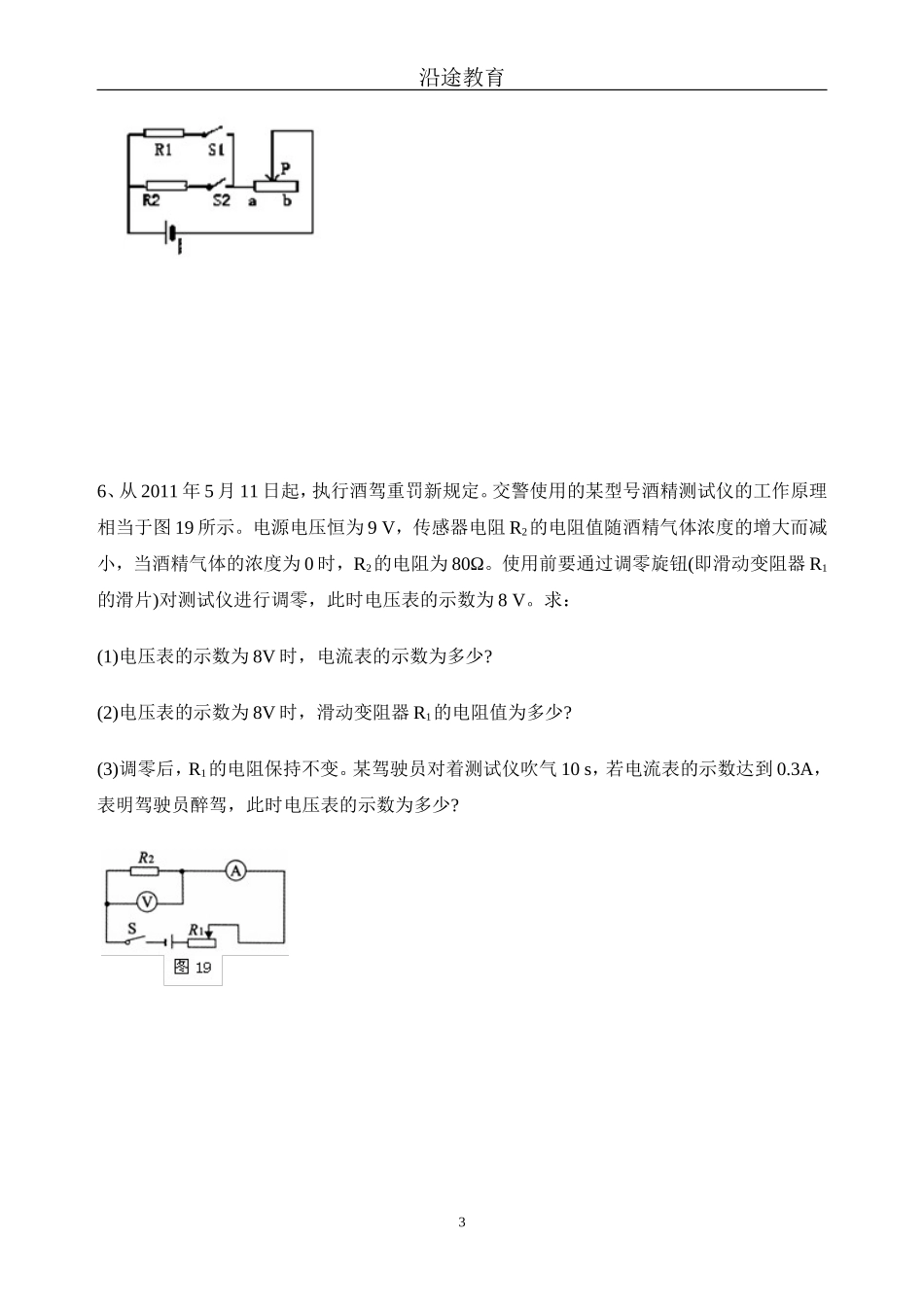

1沿途教育1、如图2—9所示的电路中，当开关S1闭合后，电流表A的读数为0.4A；当开关S2闭合后，电流表A偏转了量程的5/6，所用电流表为实验室用的双量程电流表。（1）通过计算说明S1、S2能否同时闭合？（2）若想测出S1、S2同时闭合时干路中的电流，应如何改接原电路？2、认真观察分析电路图并解答下面的问题：（1）如果要使灯L1、L2串联，则应闭合.断开哪几个开关。（2）如果串联时电流表的示数为0．25A，则通过L1的电流I1和通过L2的电流I2是多少?（3）闭合.断开哪几个开关，灯L1、L2构成并联。（4）如果并联时电流表的示数I为0.8A，通过L1的电流I1为0.35A，计算得出通过L2的电流I2。2沿途教育3、在如图12(a)所示的电路中，电流表A1的示数是1。6A，电流表A2的示数为0。8A，通过灯泡L3的电流如图12(b)所示。则：(1)电流表A3的示数是多少?(2)通过灯泡L1和L2的电流各是多少?4、在学习欧姆定律之后，老师请同学们设计一个测未知电阻R2的电路。李刚和同组同学设计的电路如图所示。电阻R1的阻值是20Ω，当S1闭合、S2断开时，电流表的示数是0.3A；当S1、S2都闭合时，电流表示数是0.5A。求：（1）电源的电压U。（2）电阻R2的阻值。5、如图所示的电路中，电源电压U=6V，保持不变，电阻R1为5Ω。（1）闭合开关S1，断开S2，并将滑动变阻器的滑片P滑至b端时，测得R1两端的电压U1=1.2V，求滑动变阻器的最大阻值。（2）当开关S1S2都闭合，并将滑动变阻器的滑片P滑至a端时，若已知R2为7.5Ω，求此时干路中的电流为多少？3沿途教育6、从2011年5月11日起，执行酒驾重罚新规定。交警使用的某型号酒精测试仪的工作原理相当于图19所示。电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω。使用前要通过调零旋钮(即滑动变阻器R1的滑片)对测试仪进行调零，此时电压表的示数为8V。求：(1)电压表的示数为8V时，电流表的示数为多少?(2)电压表的示数为8V时，滑动变阻器R1的电阻值为多少?(3)调零后，R1的电阻保持不变。某驾驶员对着测试仪吹气10s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少?4沿途教育7、如图18所示，电源两端电压保持不变，当只断开开关S1时，电流表的示数为I1，电阻R2的电功率为P2，总功率为P总；当只断开开关S2时，滑动变阻器的滑片P在A点时，变阻器连入电路的电阻为RA，此时电流表的示数为I2，电阻R2的电功率为P’2，总功率为P’总；当只闭合开关S时，滑动变阻器的滑片P在B点时，变阻器接入电路的电阻为RB，电压表V1的示数为U1，电压表V2的示数为U2，电流表的示数为I3，。已知：P总=6W，P2∶P2，=41∶，U1∶U2＝43∶，I2∶I3=98∶。求：（1）P’总；（2）I1∶I3；（3）RA∶RB。8、如图所示电路中，电源电压恒定，电阻R0=5Ω，滑动变阻器的最大阻值为RP，闭合开关，移动滑片，当接入电路的有效阻值为时的示数为0.45A，当接入电路的有效阻值为时的示数为0.5A，试求：（1）变阻器的最大阻值RP（2）若电流表的量程为0-0.6A，电压表的量程为0-3V，为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围。5沿途教育9、在如图11所示的电路中，电源电压U=8V,且保持不变，R1=10Ω，R2=40Ω.试问：（1）若开关S1闭合，S2断开，当滑片P滑到a端时，电流表的示数为0.2A，此时滑动变阻器R的电阻值为多大？（2）若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数是多少？10、如图所示，电源电压为12V，且保持不变，已知滑动变阻器R3的最大阻值为20Ω，定值电阻R1=10Ω，R2=15Ω，电流表的量程为0.6A。（1）S、S1闭合，S2断开时，要使电流表的示数最小，则滑动变阻器的滑片P应滑到何处?此时电压表的示数为多少?10min内电流通过R1产生的热量是多少?（2）S、S2闭合，S1断开时，求电路允许消耗的最大功率。6沿途教育11、如图22所示的电路中，电源两端电压U保持不变。当只闭合开关S1时，电流表的示数为I1，电压表的示数为U1，电阻R3消耗的电功率P3为5W，电阻R1消耗的电功率为P1。当开关S1S2都闭合时，电流表的示数I2为1.5A，电压表的示数为U2，电阻R1消耗的电功率为P1′。已知P1：P1′=4：9，U1：U2=8：3。求：（1）电流表的示...
